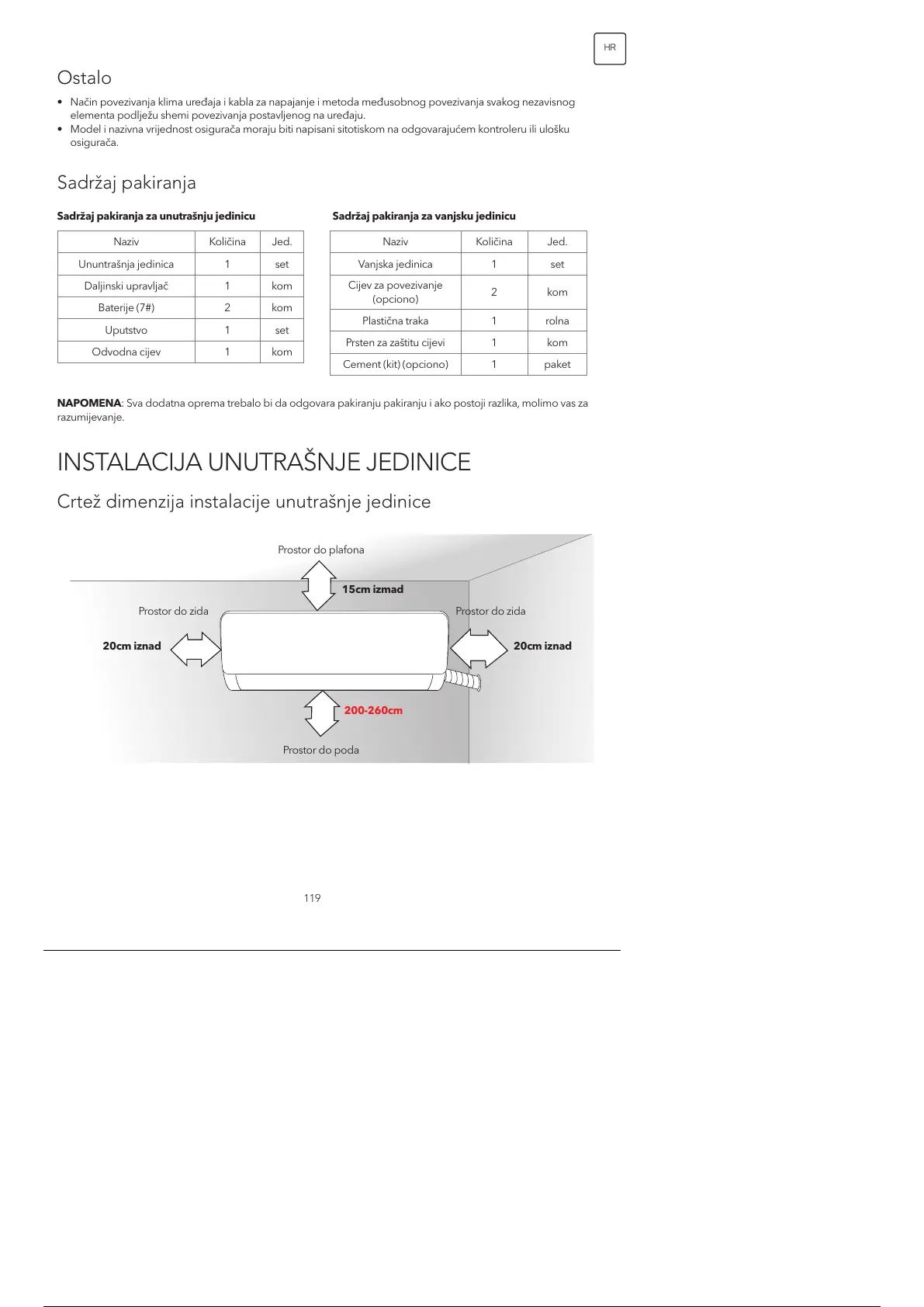

Montažna ploča
Zidni otvor
Put cjevovoda

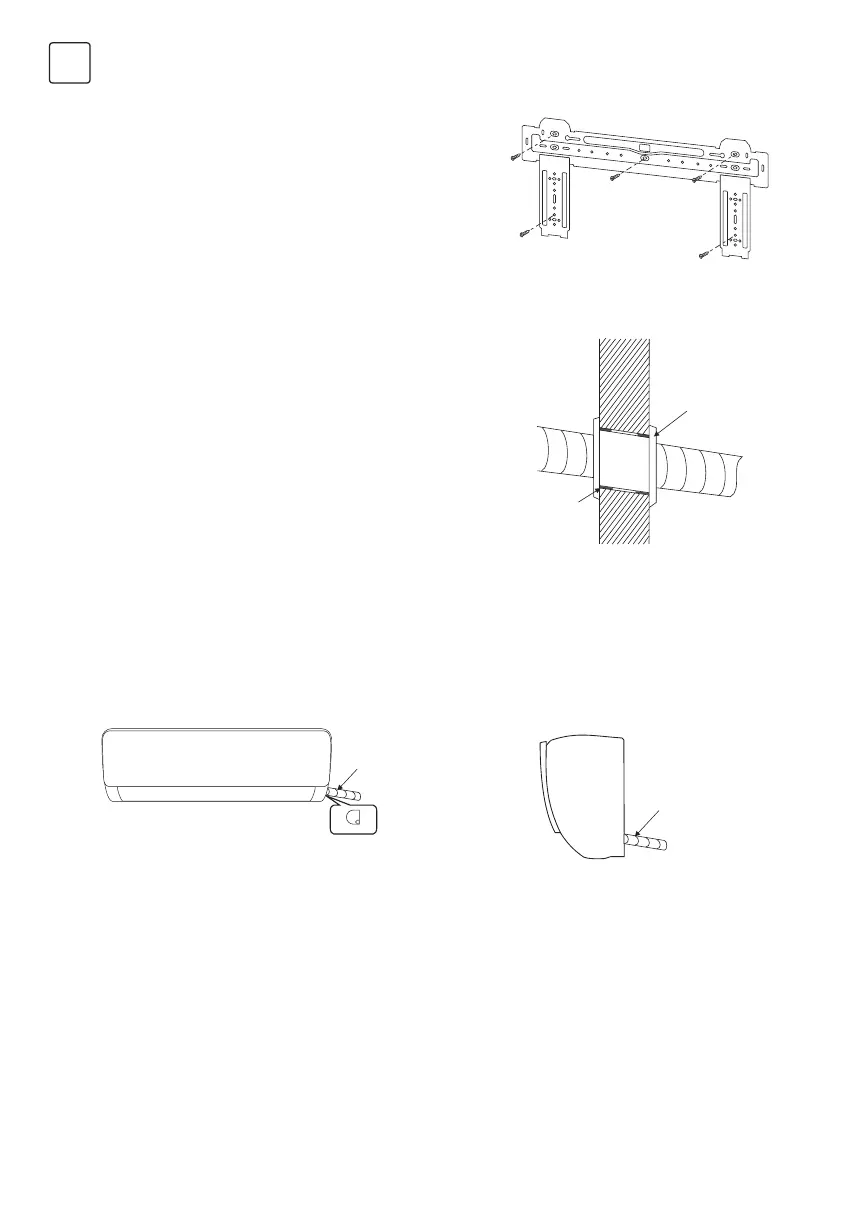

1. Zid za ugradnju unutrašnje jedinice mora biti tvrd i čvrst,
kako bi se spriječile vibracije.
2. Koristite šaraf tipa “+” da pričvrstite ploču za zid,
horizontalno montirajte ploču za instaliranje, i osigurajte
bočnu horizontalu i uzdužnu vertikalu.
3. Nakon instalacije rukom povucite ploču za instaliranje, kako
biste provjerili da li je čvrsta.
1. Napravite otvor električnim čekićem ili vodenom bušilicom
na unaprijed određenom položaju na zidu za cjevovode,
koji će nagnuti prema van za 5° -10°.
2. Da bi se cjevovodi i kablovi koji prolaze kroz zid zaštitili od
oštećenja, kao i od štetočina koji se mogu naseliti u šupljem
zidu, ugradit će se zaštitni prsten za cijev i zapečatiti
cementom.
Napomena: Obično zidni otvor je Ø> 60mm ~ Ø> 80mm.
Izbjegavajte ranije postavljene električnu žicu i tvrdi zid
prilikom izrade otvora.
1. U zavisnosti od položaja jedinice, cjevovodi mogu biti postavljeni postrance sa lijeve ili desne strane (slika 1), ili
okomito sa stražnje strane (slika 2) (zavisno od dužine cijevi unutrašnje jedinice). U slučaju bočnog postavljanja,
odsjeći reznu ploču na suprotnoj strani.
Pipe protection
ring
Cijev za povezivanje
Odvodna cijev i
kablovi
Cijev za povezivanje
Odvodno crijevo
i kablovi
Priprema materijala
slika 2
Putty
slika 1
