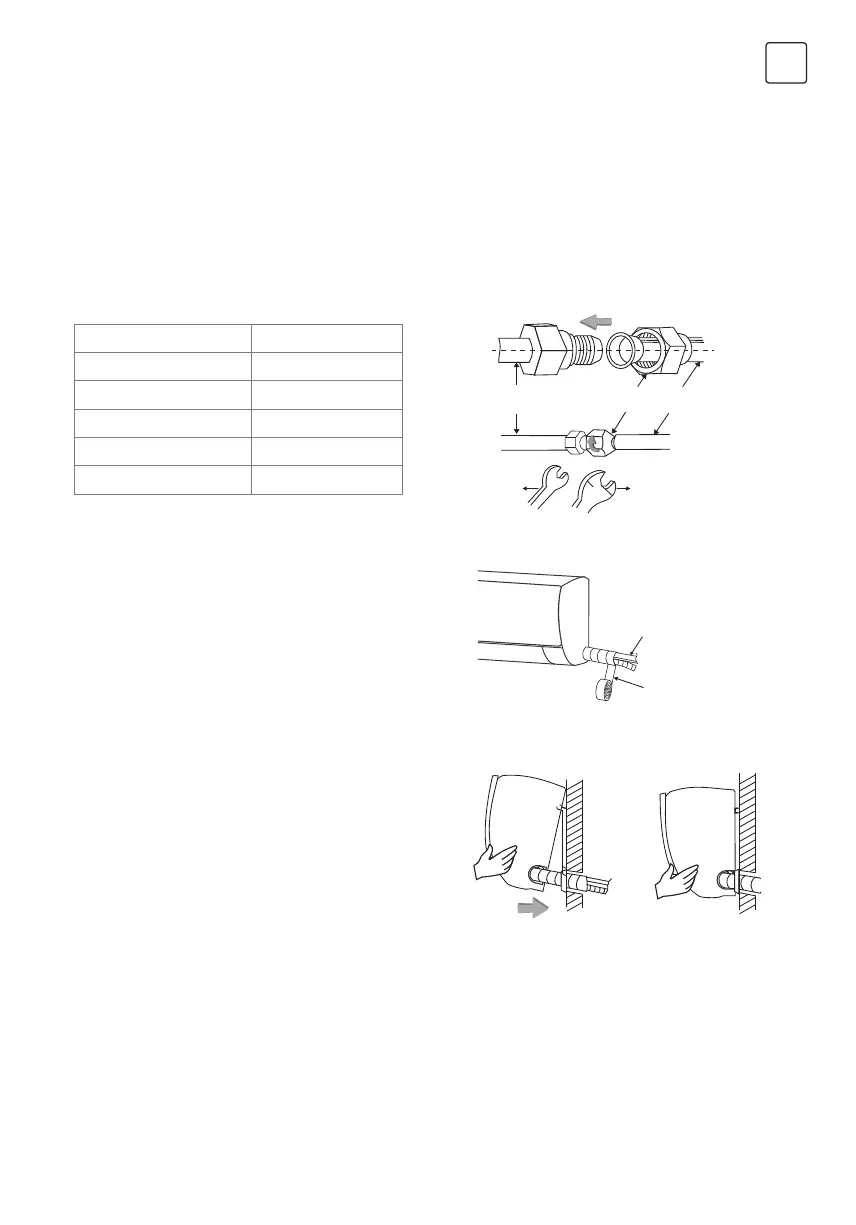

Priključak odvodne cijevi
Zategnite cijev
1. Uklonite fiksni dio da biste izvukli cijev unutrašnje jedinice iz kućišta. Zavrnite rukom šestougaonu maticu sa lijeve
strane jedinice.
2. Spojite priključnu cijev na unutarašnju jedinicu:
Usmjerite je ka centru cijevi, zategnite konusnu maticu prstima, a zatim zategnite konusnu maticu moment
ključem, pravac je prikazan na dijagramu desno. Moment ključ je prikazan u tabeli.
Napomena: Prije instalacije pažljivo provjerite da li postoji bilo kakvo oštećenje spojeva. Spojevi se ne mogu
ponovo upotrebljavati, osim nakon ponovnog spajanja cijevi.
1. Koristite izolacijsku čahuru za omotavanje spojnog dijela
unutrašnje jedinice i priključne cijevi, a zatim koristite
izolacijski materijal za omatanje i brtvljenje odvodnog
crijeva kako bi se spriječilo stvaranje kondenzata vode na
mjestu spoja.
2. Povežite odvod za vodu sa odvodnim cijevima i ispravite
priključnu cijev, kablove i crijevo za odvod.
3. Koristite plastične vezice za kablove da biste omotali spojne
cijevi, kablove i cijevi za odvodnju. Nagnite cijev nadolje.
Veličina cijevi (mm) Obrni moment (Nm)
ɸ6 / ɸ6. 35 15 ~ 88
ɸ9 / ɸ9. 52 35 ~ 40
ɸ12 / ɸ12.7 45 ~ 60
ɸ15.88 73 ~ 78
ɸ19.05 75 ~ 80
Tabela stezanja obrtnog momenta
Cijev unutrašnje
jedinice
Ključ za matice Moment ključ
Priključna cijev
odvodno crijevo
i kablovi
Plastična
traka
Konusni
zavrtanj
Cijev za
povezivanje
Fiksiranje unutrašnje jedinice
1. Gurnite unutarnju jedinicu na montažnu ploču i pomaknite
jedinicu s lijeve strane na desnu stranu kako biste bili
sigurni da je kuka pravilno postavljena na montažnu ploču.
2. Gurnite prema dolje lijevo i gornje desno na jedinici prema
montažnoj ploči, dok kuka ne padne u utor i čuje se “klik”.
