Povežite vanjsku jedinicu sa priključnom cijevi: Usmjerite suprotnu-
navoj cijevi spojke na zaporni ventil i pritegnite konusnu maticu
prstima. Zatim zategnite konusnu maticu moment ključem.
Kada se cjevovod produžava, potrebno je dodati dodatnu količinu
rashladnog sredstva, tako da se ne ugrozi rad klima uređaja.
Napomena: Ova tabela je samo referenca.

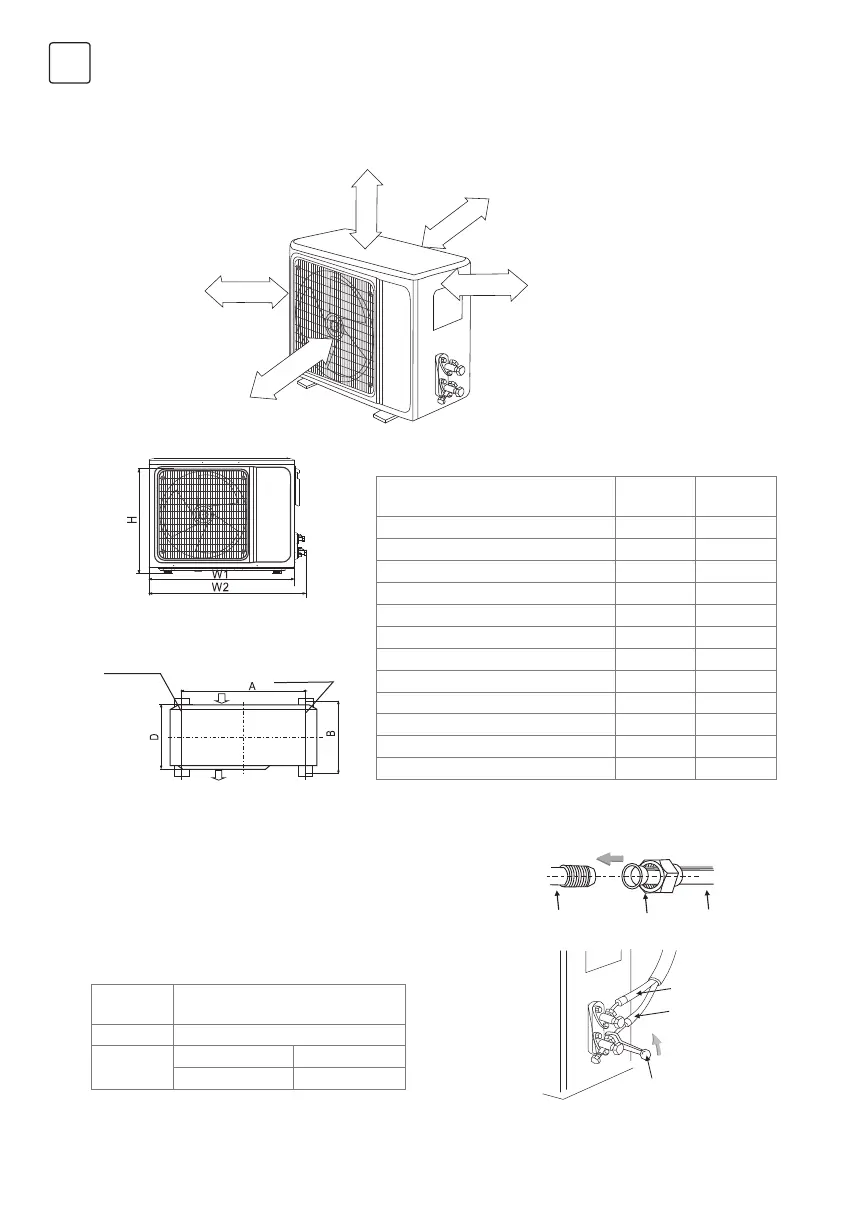

POSTAVLJANJE VANJSKE JEDINICE GAS R410a
Dimenzioni crtež instalacije vanjske jedinice
Instalirajte priključnu cijev
Zavrtanj vanjske instalacione jedinice
Prostor prije prve prepreke
Prostor prije prve prepreke
Prostor prije prve prepreke
Strana sa koje zrak izlazi
Strana sa koje zrak
izlazi
20cm iznad
30cm iznad
30cm iznad
200cm iznad
10cm iznad
Lijeva instalacijska
strana
Desna instalacijska
strana
Dovod zraka
Izlaz zraka
Veličina vanjske jedinice
W1(W2) x H x D (mm)
A (mm) B (mm)
665(710)x420x280 430 280
600(645)x485x260 400 290
660(710)x500x240 500 260
700(745)x500x255 460 260
730(780)x545x285 540 280
760(810)x545x285 540 280
790(840)x550x290 545 300
790(840)x550x290 545 315
800(850)x590(690)x310 545 325
825(880)x655x310 540 335
900(950)x700x350 630 350
970(1044)x803x395 675 409
Dužina
cjevovoda
Količina rashladnog sredstva koje
se dodaje
5M Nije potrebno
5-15M
CC12000Btu 20g/m
CC18000Btu 30g/m
Priključna
cijev
Cijev za tekućinu
Poklopac
sigurnosnog
ventila
Ključ za
matice
Konusni
navrtanj
Zaporni
ventil
