125
HR

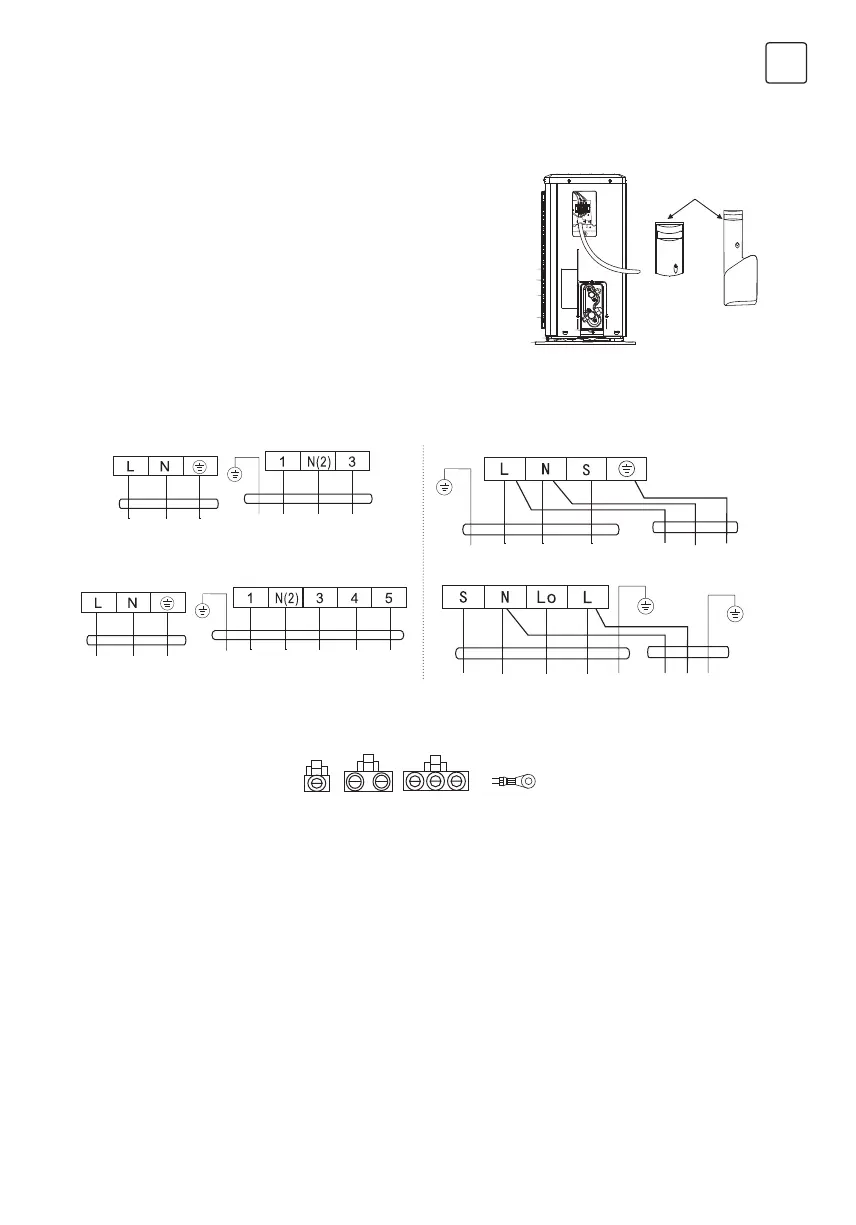

1. Otklonite vijke i uklonite poklopac E- komada iz jedinice
2. Spojite kablove, odnosno odgovarajuće unutrašnje dijelove priključne
ploče vanjske jedinice, (pogledajte shemu instalacije) i ako ima signala
iz utičnice, samo izvedite spojnicu.
3. Žica za uzemljenje: izvadite vijak za uzemljenje iz električnog nosača,
povežite kraj žice za uzemljenje na vijak za uzemljenje i zavijte ga u
otvor za uzemljenje.

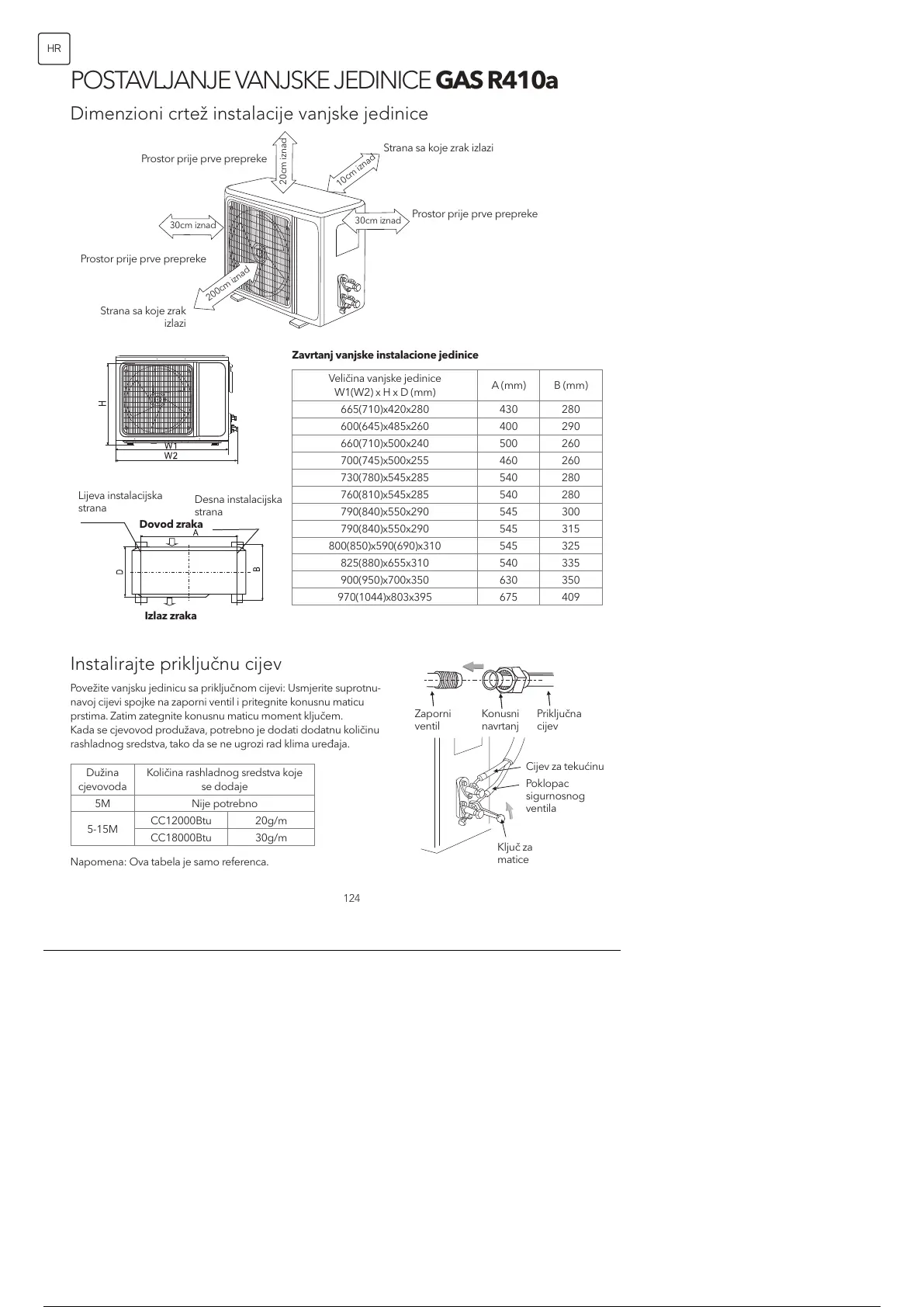

Postavljanje vanjske jedinice
Instalacija
Dijagram instalacije
Konstantna brzna
Konektor
Ako postoji konektor, povežite ga direktno.
NAPOMENA:
• Ovaj priručnik obično sadrži način ožičenja za različite klimatizacijske uređaje. Ne možemo isključiti mogućnost
da neke posebne vrste dijagrama instalacije nisu prikazane.
• Ovaj dijagram je samo referenca. Ako postoje razlike u dijagramima, molimo vas da pratite detaljni dijagram koji
ste dobili sa jedinicom koju ste kupili.
Promenljiva brzina
Ka unutrašnjoj
jedinici
Ka unutrašnjoj
jedinici
Ka unutrašnjoj
jedinici
Ka unutrašnjoj
jedinici
Ka napajanju
Ka napajanju
Ka napajanju
Ka napajanju
E – djelovi poklopca
