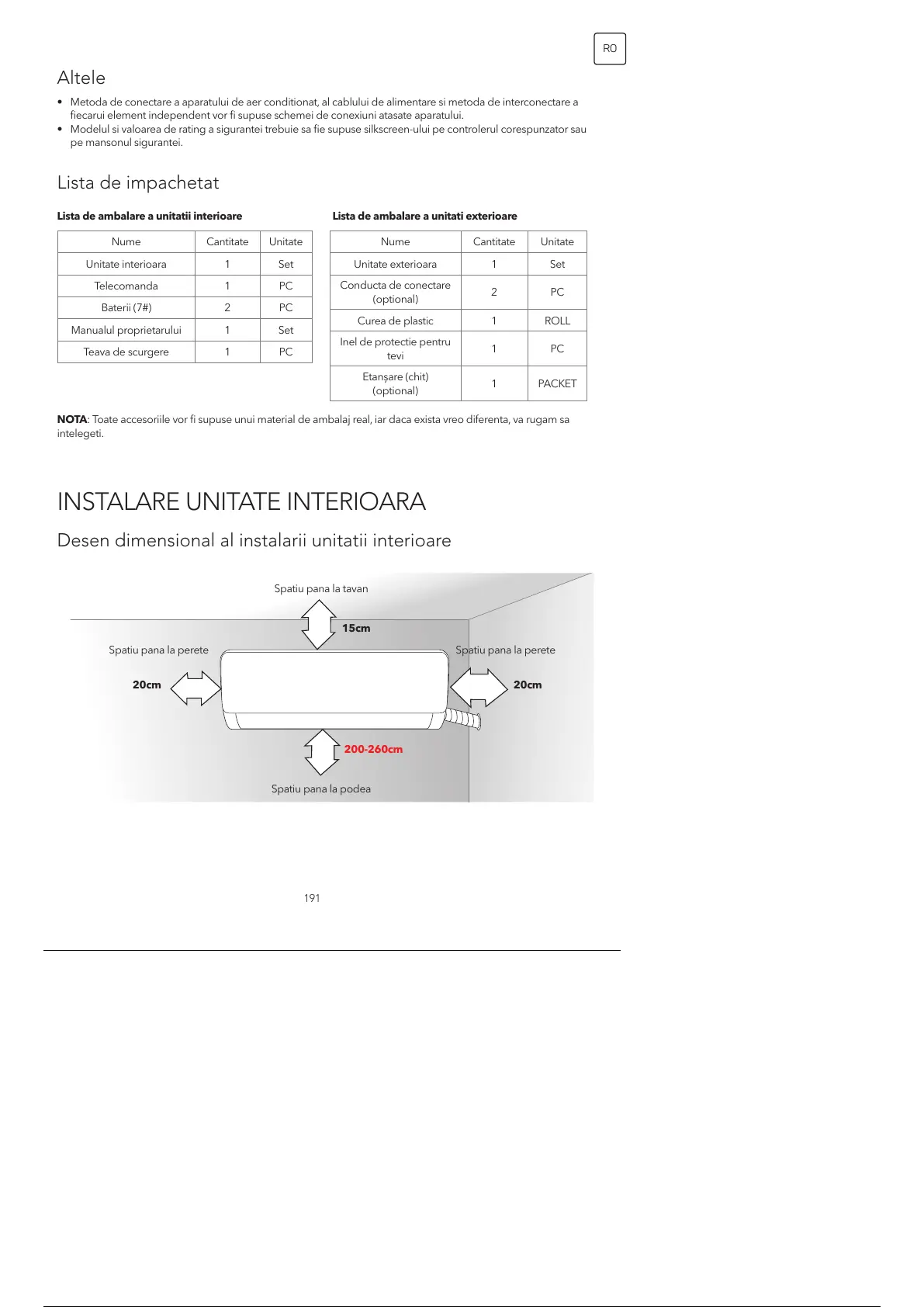

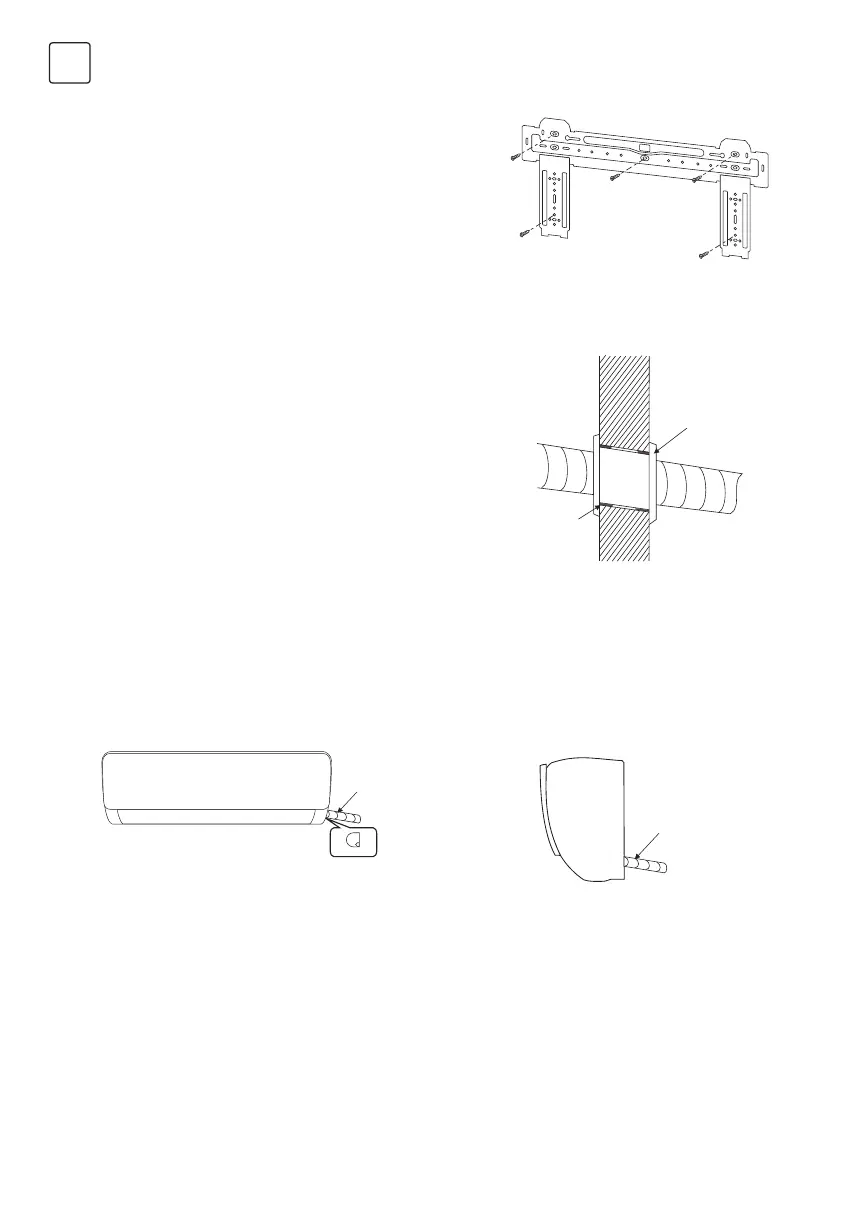

Placa de montare
Montare prin perete
Traseul conductei
1. Peretele pentru montarea unitatii interioare trebuie sa fie
tare si ferm, pentru a preveni vibratiile.
2. Folositi surubul tip “+” pentru a fixa placa de fixare, montati
orizontal placa de fixare pe perete si asigurati lateralele
orizontale si longitudinale.
3. Trageti cu mana dupa instalare pentru a va asigura ca placa
este solida.
1. Faceti o gaura cu un ciocan electric sau un burghiu de apa
in pozitia predeterminata de pe perete pentru conducte,
care se înclina spre exterior cu 5 °-10 °.
2. Pentru a proteja conductele si cablurile impotriva
deteriorarii acestora prin pereti ori de la rozatoarele care
pot locui in peretele gol, un inel de protectie a tevii trebuie
instalat si sigilat cu chit.
Nota: De obicei, gaura de perete este ɸ>60mm~ɸ>80mm.
Evitati cablul de alimentare preingropat si peretele dur atunci
cand faceti gaura.
1. In functie de pozitia unitatii, tubulatura poate fi rotita lateral, in stanga sau in dreapta (Fig. 1) sau vertical din spate
(Fig. 2} (in functie de lungimea conductei unitatii interioare). In cazul ruperii laterale, taiati materialul de la iesire,
din partea opusa.
Inel de protectie
teava
Conducta de
conectare
Furtun de scurgere
si cabluri
Conducta de
conectare
Furtun de scurgere
si cabluri
Pregatirea materialului de iesire
Fig 2
Putty
Fig 1
