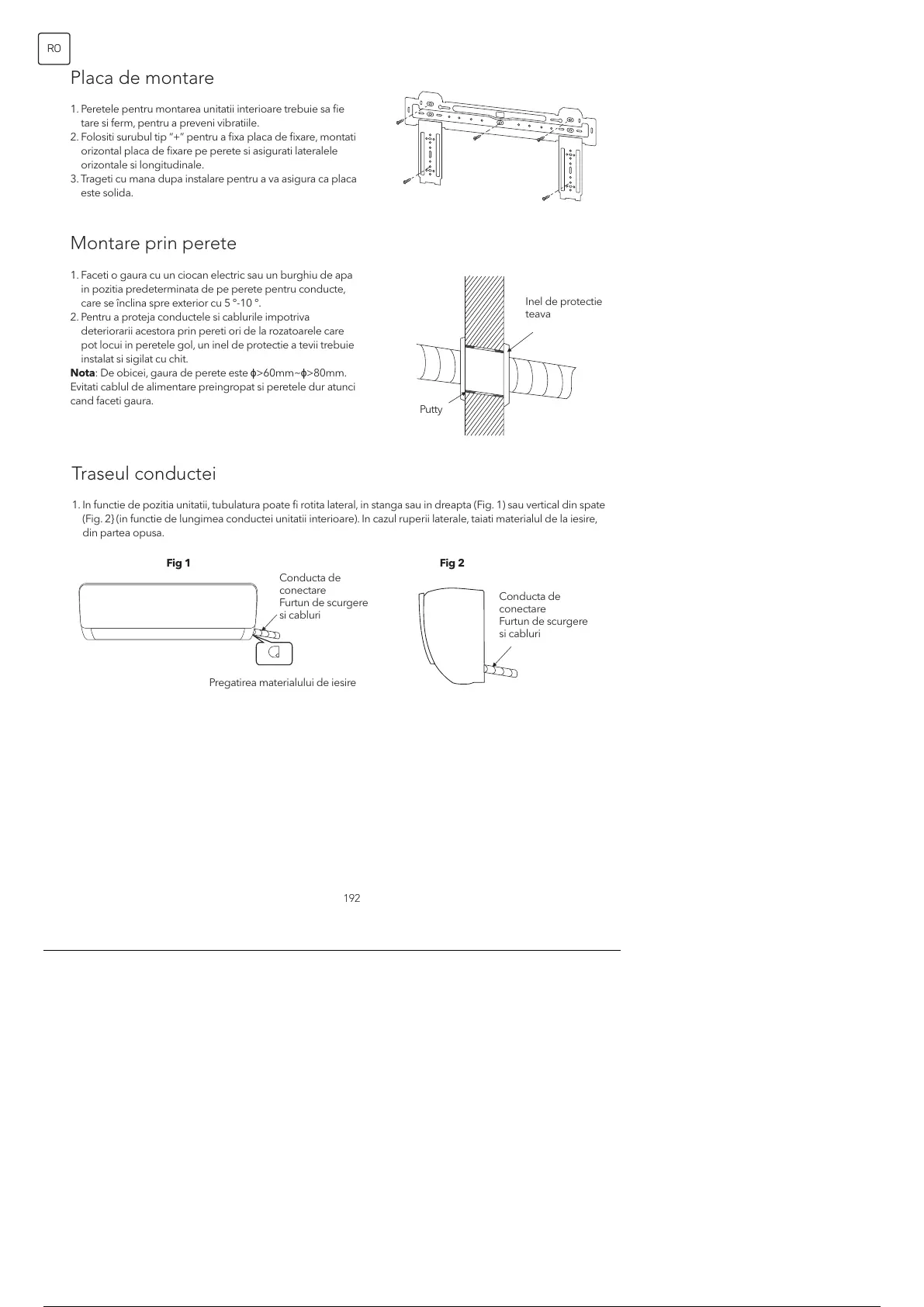

193
RO

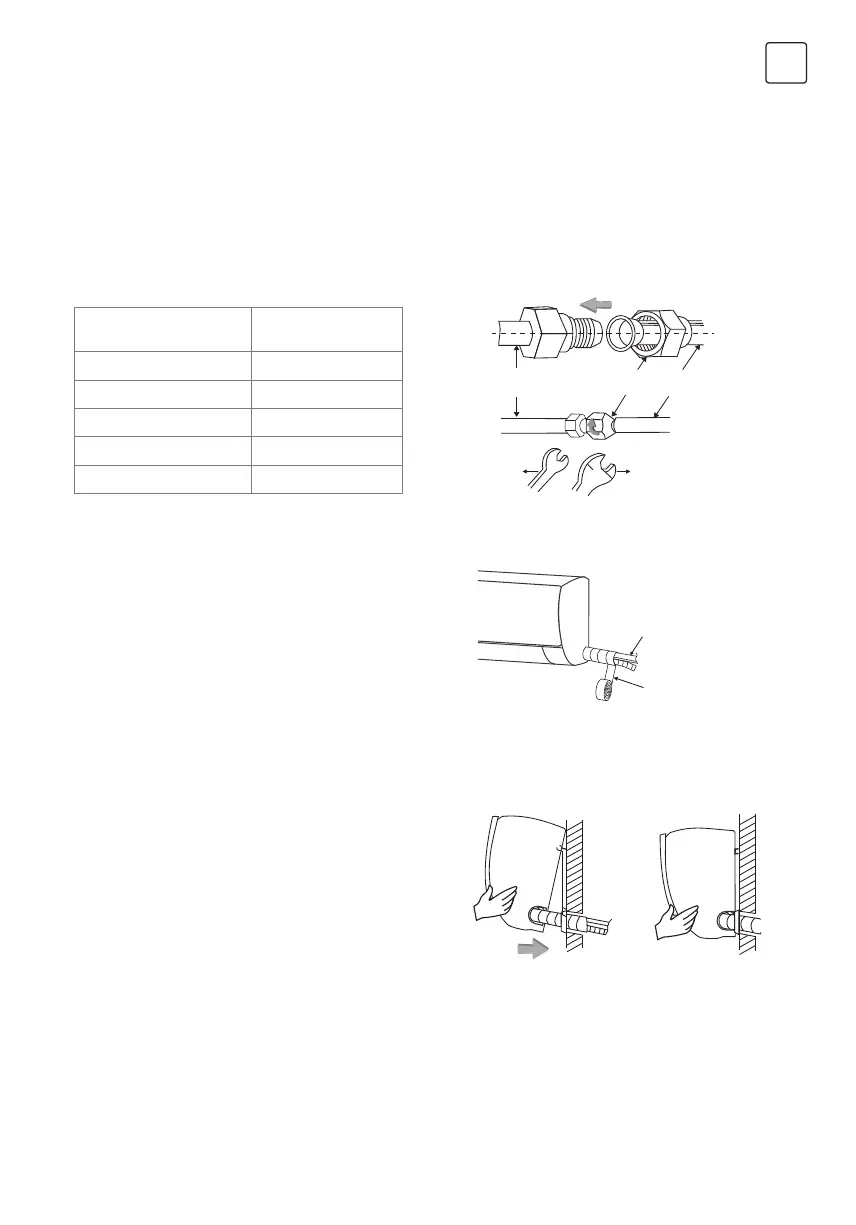

Scurgeti racordul conductei
Infasurati conducta
1. Scoateti piesa fixa pentru a scoate tubul masinii interioare din carcasa. Insurubati cu mana piulita hexagonala din
stanga imbinarii pana la capat.
2. Conectati conducta de conectare la unitatea interioara:
Directionati-va la centrul conductei, strangeti piulita Taper cu degetele, apoi strangeti piulita Taper cu o cheie de
cuplu (directia este prezentata in diagrama din dreapta). Cuplul utilizat este prezentat in tabelul urmator.
Nota: Inainte de instalare, verificati cu atentie daca exista deteriorari ale imbinarilor. Imbinarile nu vor fi refolosite,
decat dupa re-ardere.
1. Utilizati mansonul de izolatie pentru a infasura piesa de
imbinare a unitatii interioare si a tevii de conectare, apoi
utilizati material izolant pentru a impacheta si etansa tevile
de izolare, pentru a preveni generarea de apa condensata
pe partea de imbinare.
2. Conectati orificiul de evacuare a apei cu tevi de evacuare
si faceti conductele de conectare, cablurile si furtunul de
drenaj drept.
3. Utilizati legaturile de plastic pentru a infasura conductele,
cablurile si furtunul de evacuare. Rulati conducta inclinata
in jos.
Dimensiunea
conductelor (mm)
Cuplu (Nm)
ɸ6 / ɸ6. 35 15 ~ 88
ɸ9 / ɸ9. 52 35 ~ 40
ɸ12 / ɸ12.7 45 ~ 60
ɸ15.88 73 ~ 78
ɸ19.05 75 ~ 80
Maner de cuplu de strangere
Unitate interioara
Cheie de piulite Cheie de cuplu
Conducta de
conectare
Furtun de scurgere
si cabluri
Curea de
plastic
Piulita
conica
Conducta de
conectare
Fixarea unitatii interioare
1. Asezati unitatea interioara pe placa de fixare si mutati
unitatea de la stanga la dreapta pentru a va asigura ca
carligul este pozitionat corect in placa de fixare.
2. Impingeti spre partea din stanga jos si spre partea dreapta
sus a unitătii spre placa de fixare, pana cand carligul este
incorporat in slot si face un sunet "clic".
