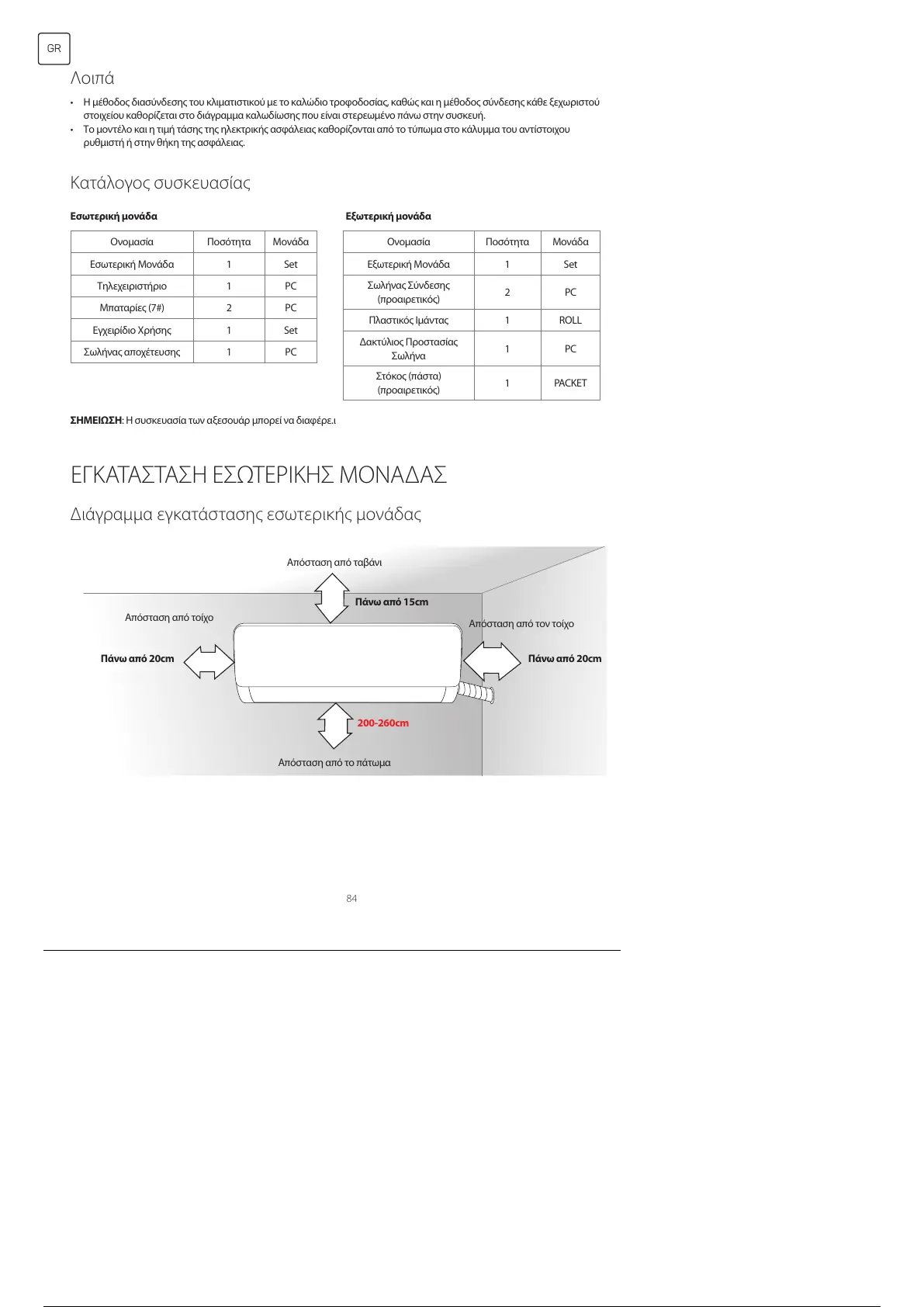

85
GR

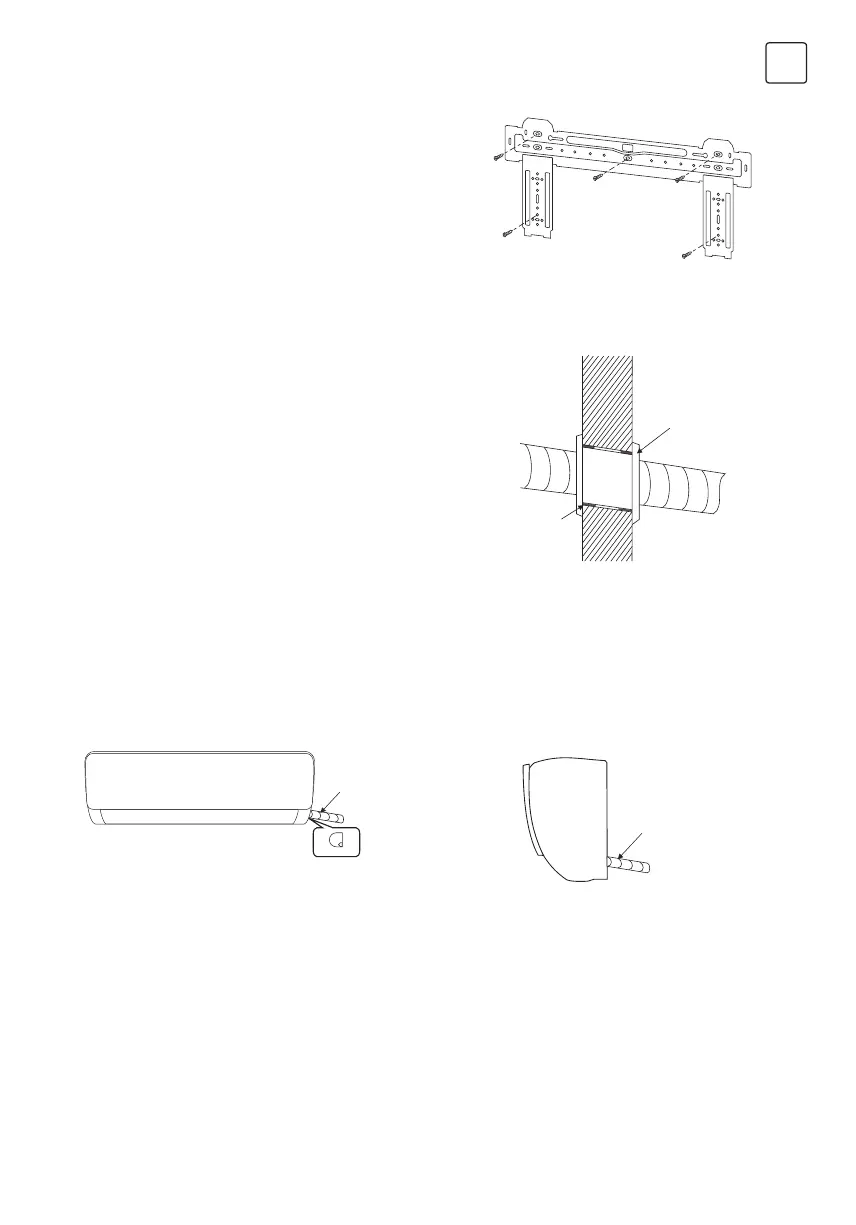

Πλάτη εγκατάσταση
∆ιάτρηση τοίχου
Όδευση σωλήνα
1. Ο τοίχος εγκατάστασης της εσωτερικής μονάδας πρέπει να είναι
στερεός και συμπαγής για πρόληψη δονήσεων.
2. Χρησιμοποιείστε βίδες με κεφαλή “+” για να στερεώσετε το
διάτρητο πλαίσιο στον τοίχο, ευθυγραμμίστε το οριζόντιο και τα
κάθετα τμήματα.
3. Τραβήξτε το διάτρητο πλαίσιο με το χέρι μετά την εγκατάσταση
για να βεβαιωθείτε ότι είναι σταθερό.
1. Ανοίξτε μία τρύπα με ηλεκτρικό σφυρί ή πνευματικό δράπανο
στην προκαθορισμένη θέση του τοίχου για σωληνώσεις, με κλίση
5°-10° προς τα έξω.
2. Για προστασία των καλωδίων μέσα στον τοίχο και από τρωκτικά,
εγκαταστήστε δακτύλιο προστασίας σωλήνα και μονώστε τον με
πάστα μόνωσης (στόκος).
Σημείωση: Η οπή του τοίχου είναι συνήθως Φ60mm~Φ80mm.
Αποφύγετε προεγκατεστημένα καλώδια ρεύματος και σκληρές
περιοχές κατά την διάτρηση.
1. Ανάλογα με την θέση της μονάδας, η σωλήνωση μπορεί να οδεύσει στο πλάι από δεξιά ή αριστερά (Εικ 1) ή κάθετα από το
πίσω μέρος (Εικ 2) (ανάλογα με το μήκος σωλήνα της εσωτερικής μονάδας. Σε περίπτωση πλαϊνής ΄όδευσης, σφραγίστε την
οπή εξόδου στην απέναντι πλευρά.
Προστατευτικός
δακτύλιος
σωλήνα
Σωλήνας σύνδεσης
Λάστιχο
αποστράγγισης και
Καλώδια
Σωλήνας σύνδεσης
Λάστιχο
αποστράγγισης και
Καλώδια
Προετοιμασία υλικού εξόδου
Εικ 2
Πάστα
μόνωσης
Εικ 1
