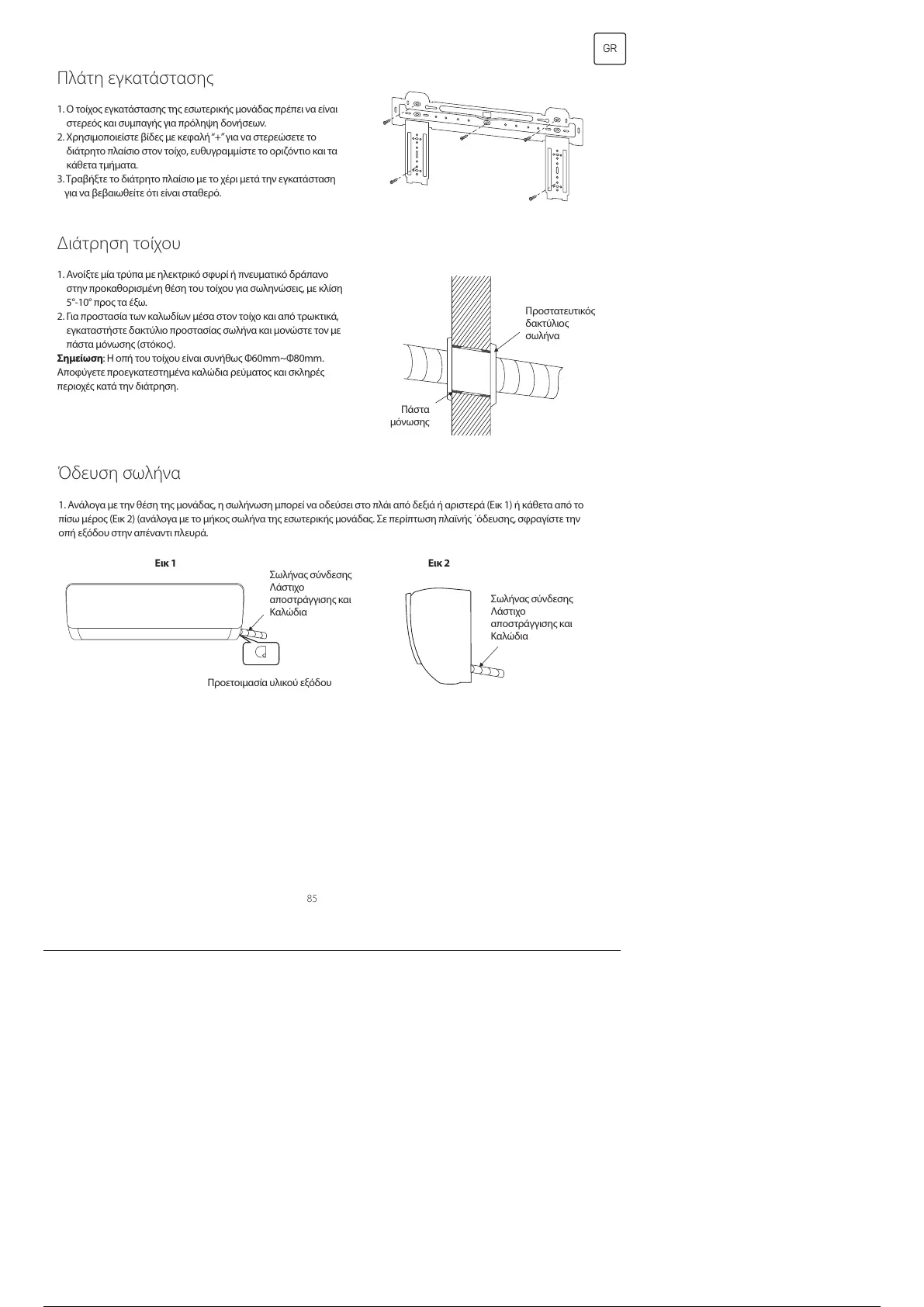

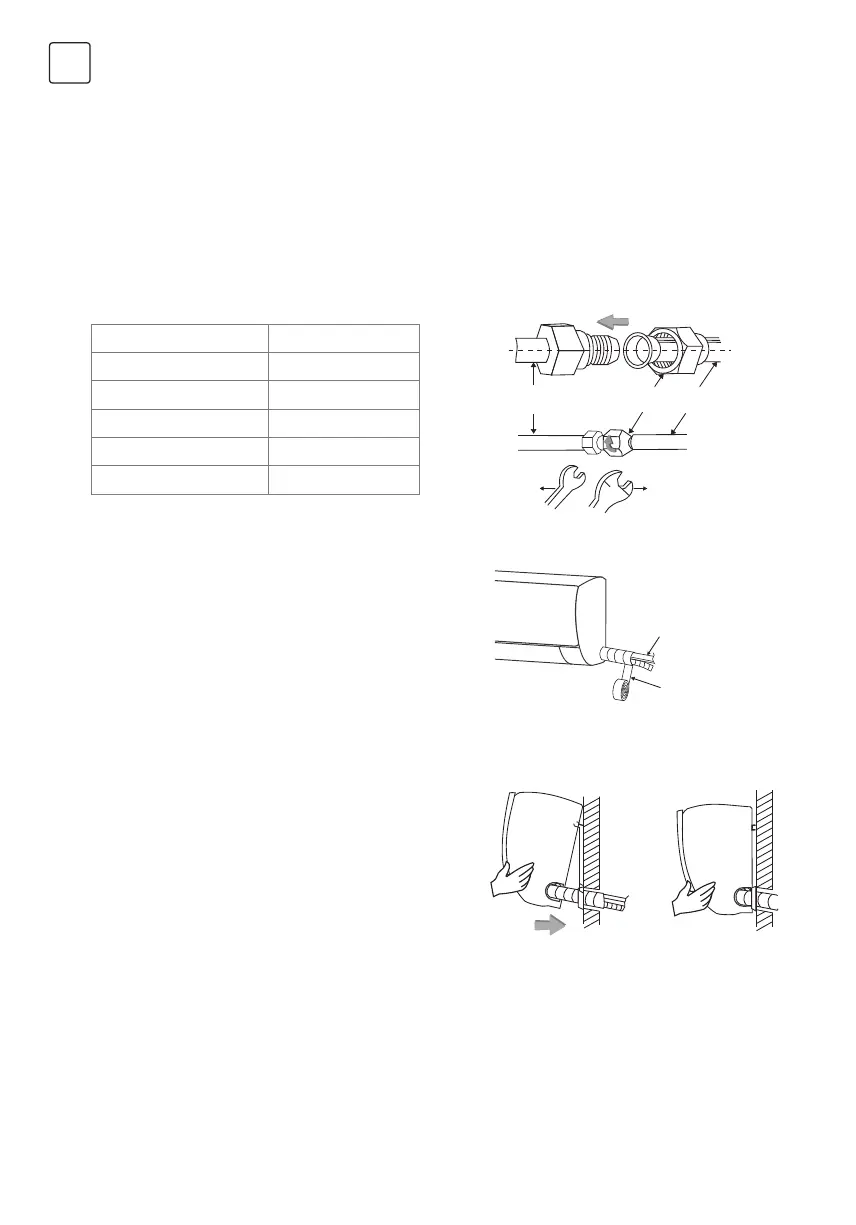

Σύνδεση σωλήνα αποχέτευση
Προστασία σωληνώσεων
1. Αφαιρέστε το σταθερό κομμάτι για να τραβήξετε την σωλήνα της εσωτερικής συσκευής από το πλαίσιο. Βιδώστε το
εξαγωνικό ρακόρ αριστερά του αρμού στο άκρο με το χέρι σας.
2. Συνδέστε τον σωλήνα διασύνδεσης στην εσωτερική μονάδα: Στοχεύεστε στο κέντρο της σωλήνας, βιδώστε το ρακόρ
με τα δάχτυλα και μετά σφίξτε με δυναμόκλειδο στην κατεύθυνση που φαίνεται στο διάγραμμα δεξιά. Το δυναμόκλειδο
χρησιμοποιείται όπως φαίνεται στον ακόλουθο πίνακα:
Σημείωση: Βεβαιωθείτε ότι δεν υπάρχει φθορά στους αρμούς πριν την εγκατάσταση. Οι αρμοί ξαναχρησιμοποιούνται μόνο σε
περίπτωση επανεγκατάστασης της σωλήνας.
1. Χρησιμοποιείστε μονωτική ταινία για να τυλίξετε το κομμάτι
της ένωσης της εσωτερικής μονάδας και την σωλήνα σύνδεσης.
Χρησιμοποιείστε το μονωτικό υλικό για να περιτυλίξετε και να
σφραγίσετε την σωλήνα μόνωσης για αποφυγή δημιουργίας
υγρασίας ή νερού στην σύνδεση.
2. Συνδέστε την έξοδο νερού με τις σωλήνες αποχέτευσης και
ισιώστε την σωλήνα σύνδεσης, τα καλώδια και το λάστιχο
αποχέτευσης.
3. Χρησιμοποιείστε πλαστικά δεματικά καλωδίων για να δέσετε τις
σωλήνες σύνδεσης, τα καλώδια και το λάστιχο αποχέτευσης.
Μέγεθος σωλήνα (mm) Ροπή στρέψης (Nm)
ɸ6 / ɸ6. 35 15 ~ 88
ɸ9 / ɸ9. 52 35 ~ 40
ɸ12 / ɸ12.7 45 ~ 60
ɸ15.88 73 ~ 78
ɸ19.05 75 ~ 80
Πίνακας ροπής σύσφιξης
Σωλήνα εσωτερικής
μονάδας
Κλειδί Δυναμόκλειδο
Σωλήνα σύνδεσης
Λάστιχο αποχέτευσης
και Καλώδια
Πλαστική
ταινία
Ρακόρ Σωλήνας σύνδεσης
Τοποθέτηση εσωτερική ονάδα
1. Κρεμάστε την εσωτερική μονάδα στην πλάτη εγκατάστασης
και μετακινήστε την μονάδα από αριστερά προς δεξιά για να
εβαιωθείτε ότι ο γάντζος έχει τοποθετηθεί σωστά στην πλάτη
εγκατάστασης.
2. Σπρώξτε την κάτω αριστερή πλευρά και πάνω δεξιά πλευρά της
μονάδας προς την πλάτη εγκατάστασης μέχρι να μπει ο γάντζος
στο άνγοιγμα και να κάνει “κλικ”.
