87
GR

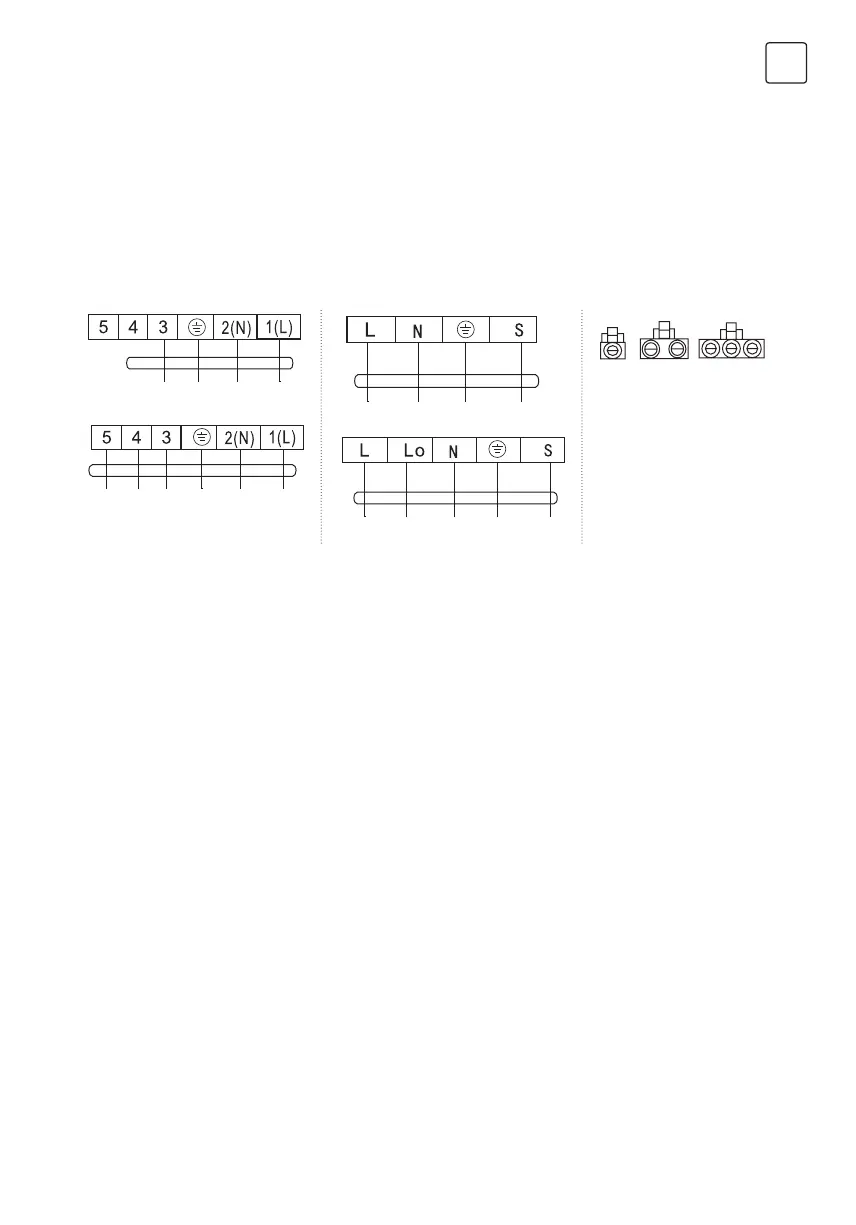

∆ιάγραα καλωδίωση
Αν το κλιματιστικό σας έχει καλώδιο διασύνδεσης, η καλωδίωση της εσωτεριής μονάδας συνδέεται στο εργοστάσιο.
• Αν δεν παρέχεται καλώδιο διασύνδεσης, χρειάζεται σύνδεση σύμφωνα με
Μετά την εγκατάσταση, ελέγξτε:
1. Αν οι βίδες είναι καλά σφιγμενες και δεν υπάρχει κίνδυνος χαλάρωσης.
2. Αν η κλέμα της οθόνης προβολής είναι τοποθετημένη σωστά και δεν ακουμπά τον τερματικό πίνακα.
3. Αν το κάλυμμα της εσωτερικής ηλεκτρικής μονάδας είναι κλειστό σφιχτά.
Αν υπάρχει κλέμα, συνδέστε
την κατευθείαν.
Σταθερή ταχύτητα
Προς Εξωτερική μονάδα
Προς Εξωτερική μονάδα
Προς Εξωτερική μονάδα
Προς Εξωτερική μονάδα
Μεταβλητή ταχύτητα
Κλέμα
ΣΗΜΕΙΩΣΗ::
• Το παρόν εγχειρίδιο περιέχει την μέθοδο καλωδίωσης για διάφορους τύπους κλιματιστικών. Πιθανώς κάποια εξειδικευμένα
διαγράμματα καλωδίωσης δεν συμπεριλαμβάνονται.
• Το διάγραμα είναι αυστηρά ενδεικτικό. Αν η μονάδα διαφέρει, δείτε το λεπτομερές διάγραμα καλωδίωσης που υπάρχει
επάνω στην μονάδα που αγοράσατε.
