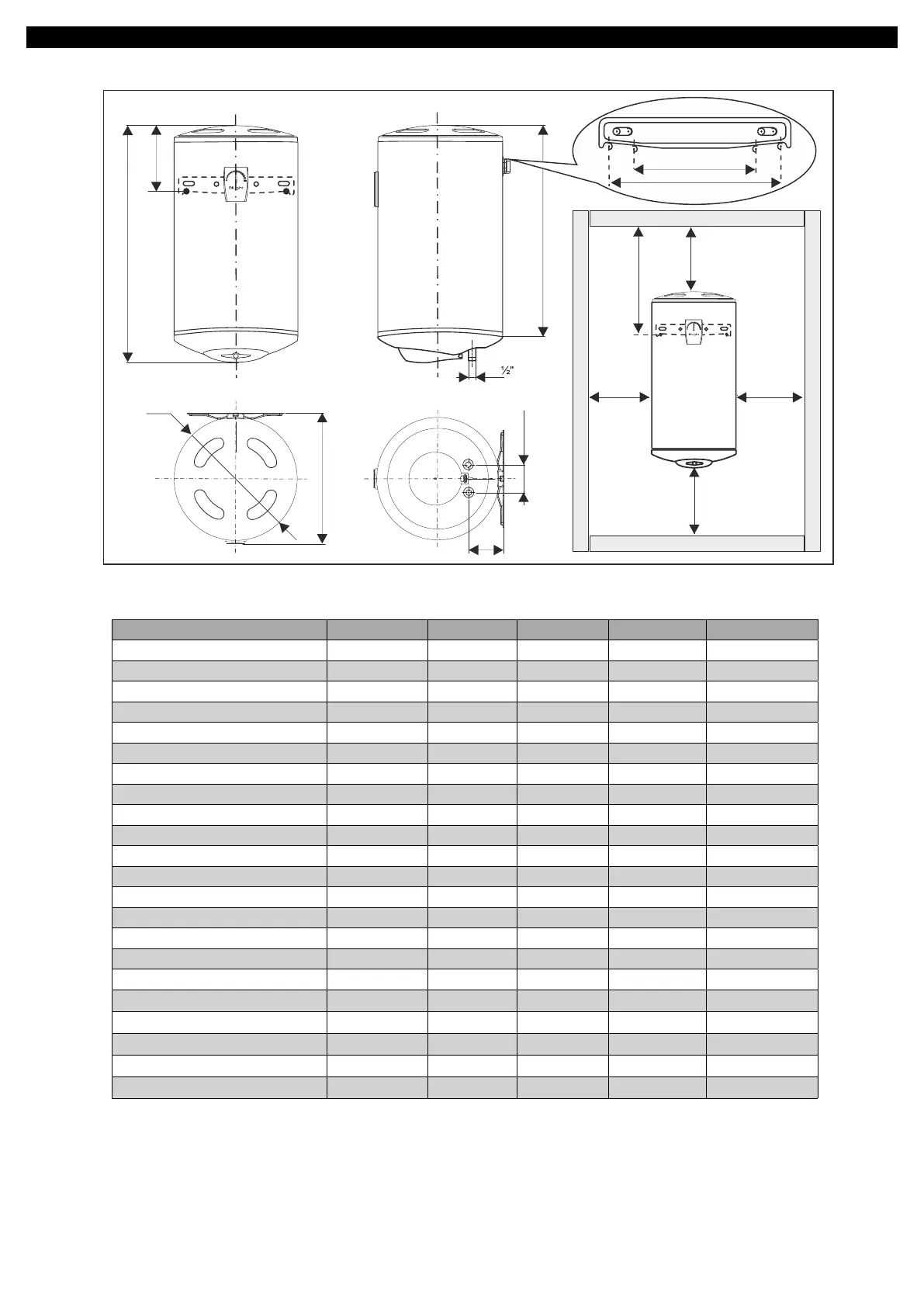

TESY bilight series - Page 75

1
❶
1ⓐ
min 100 mm
min 100 mm
min 100 mm
min 700 mm
min 300 mm
GCV
B
E
H
H1
D
100
125
max 310 mm
min 220 mm
max
max
min
min
G
GCV
GCV
Type D, mm H, mm H1, mm B, mm E, mm
GCV 3035.. 353 557 488 380 167
GCV 5035.. 353 798 725 380 167
GCV 6035.. 353 926 857 380 167
GCV 8035.. 353 1200 1100 380 167
GCV 5038.. 386 808 721 412 172
GCV 6038.. 386 940 853 412 172
GCV 8038.. 386 1210 1123 412 172
GCV 5044.. 440 600 502 467 182
GCV 6044.. 440 670 572 467 182
GCV 8044.. 440 850 752 467 182
GCV 10044.. 440 990 892 467 182
GCV 12044.. 440 1155 1057 467 182
GCV 15044.. 440 1320 1222 467 182
CTV 5038.. 386 808 721 412 172
CTV 8038.. 386 1210 1123 412 172
CTV 8044.. 440 850 762 467 182
CTV 10044.. 440 990 892 467 182
SSV 5035.. 353 566 488 380 167
SSV 5044... 440 605 503 467 182
SSV 8035... 353 1205 1127 380 167
SSV 8044... 440 855 753 467 182
SSV 10044... 440 995 893 467 182
