56 Керівництво з установки й експлуатації
UA
IV. ОПИС І ПРИНЦИП ДІЇ
Прилад складається з корпуса , фланця, пластмасова
контрольна панель і зворотно-запобіжний клапан.
1. Корпус складається зі сталевого резервуара
(водний контейнер) і зовнішної пластмасової
обмотки з теплоізоляцією між ними. Водний
контейнер має дві труби з різьбленням G ½ “ для
подачі холодної води (із синім кільцем ) і випуску
гарячої (із червоним кільцем ). Внутрішній
резервуар виготовлений із чорної сталі,
захищеної зі спеціальним емалевим покриттям.
2. На фланці монтований електричний нагрівач
і магнієвий анодний протектор. Електричний
нагрівач служить для нагрівання води в
резервуарі й управляється термостатом, який
автоматично підтримує задану температуру..
На пластмасовій контрольній панелі монтовані: ключ
/залежно від моделі/, регульований термостат /
залежно від моделі/, термовимикач і сигнальні лампи.
Термовимикач є обладнанням для захисту від
перегріву, яке виключає нагрівач із електричної
мережі , коли температура води досягнеться занадто
високих показників. У випадку , якщо це обладнання
задіється, тоді необхідно звернутися в сервіс.
Магнієвий протектор додатково захищає внутрішній
резервуар від корозії у бойлерів зі емалевим
покриттям. .
3. Зворотно-запобіжний клапан запобігає повному
звільненню приладу при зупинці подачі холодної
води з водогінної мережі. Він охороняє прилад
при підвищенні тиску у водному контейнері до
більше високого показника від припустимого
(7.5 bar/0,75MPa) при режимі нагрівання (!при
підвищенні температури вода розширюється
й тиск збільшується), шляхом випуску через
дренажний отвір. Нормальним є , якщо в режимі
нагрівання із дренажного отвору почне капати
вода й це необхідно мати на увазі при монтажі
бойлера.
УВАГА! Зворотно-запобіжний клапан не
може захистити прилад при подачі з
водопроводу тиску вище оголошеного для приладу.
При по-високо налягане от водопровода ще има
постоянно изтичане на вода от дренажния отвор
на клапана.
V. МОНТАЖ І ВКЛЮЧЕННЯ
УВАГА! Усі технічні й електромонтажні
роботи повинні виконуватися
правоздатними техніками.
1. МОНТАЖ
Рекомендується монтування приладу максимально
ближче до місця використання гарячої води, щоб
скоротити теплові втрати в трубопроводі. При монтажі
в лазні він повинен бути монтований у такому місці, де
б він не обливався водою.

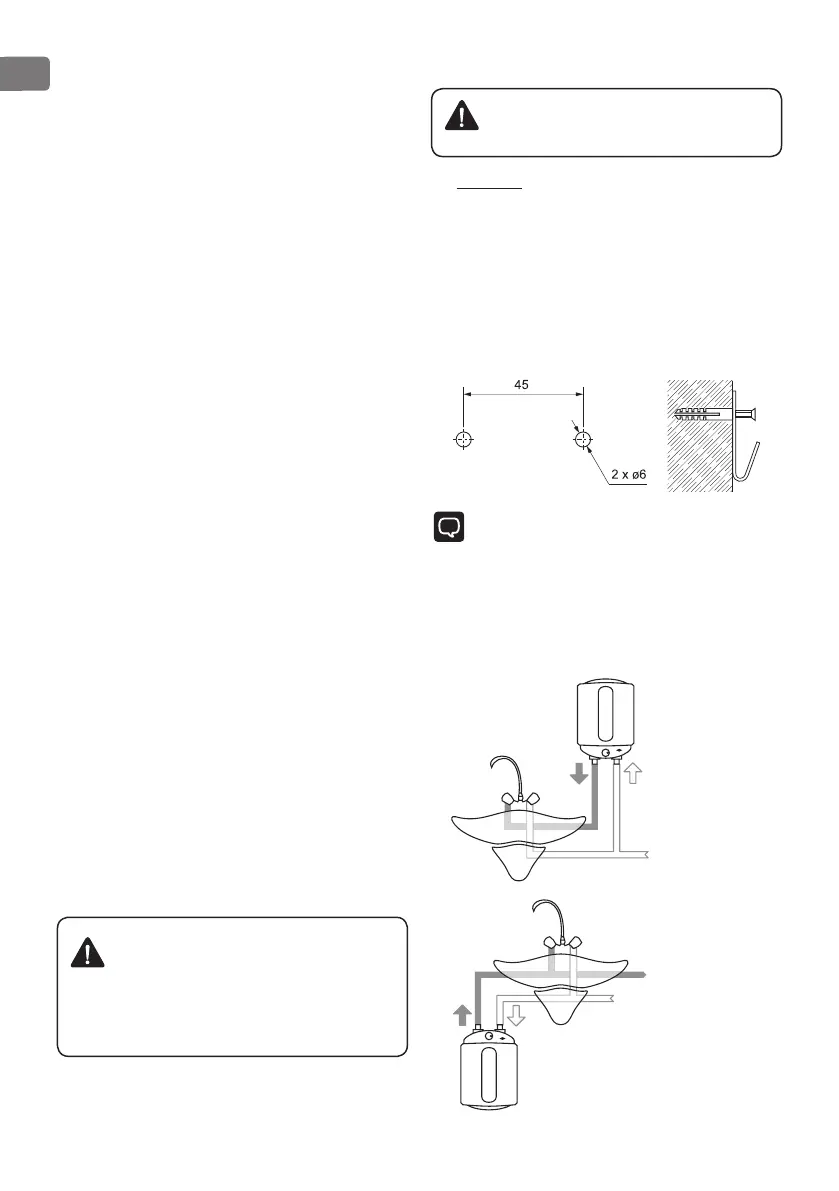

Установка повинна металевих пластин (поставляється
з блоком), який попередньо кріпиться до стіни з двома
пробками (поставляється в комплекті з блоком) - рис.1
ВАЖЛИВО: Бойлери призначені для монтажу над
умивальником монтуються так, щоб труби
вхід/вихід були спрямовані вниз (до підлоги приміщення).
Бойлери призначені для монтажу під умивальником
монтуються так, щоб труби вхід/вихід були спрямовані
наверх (до стелі приміщення).
Для повної ясності стосовно монтажу на стіні
подивитеся фігуру 2
над умивальником
під умивальником
