Українська Керівництво з установки й експлуатації 57
UA
УВАГА! Щоб уникнути заподіяння збитків
споживачам і(або) третім особам у випадку
несправності в системі постачання гарячою
водою необхідно, щоб прилад був монтований у
приміщенні , що має пiдлогову гідроізоляцію й(або)
дренаж у каналізації. У ні якому випадку не ставте
під приладом предмети, які не є водостійкими.
При монтуванні приладу в приміщеннях без
пiдлогової гідроізоляції необхідно зробити захисну
ванну під ним із дренажем до каналізації.
Примітка
: захисна ванна не входить у
комплект і вибирається споживачем.

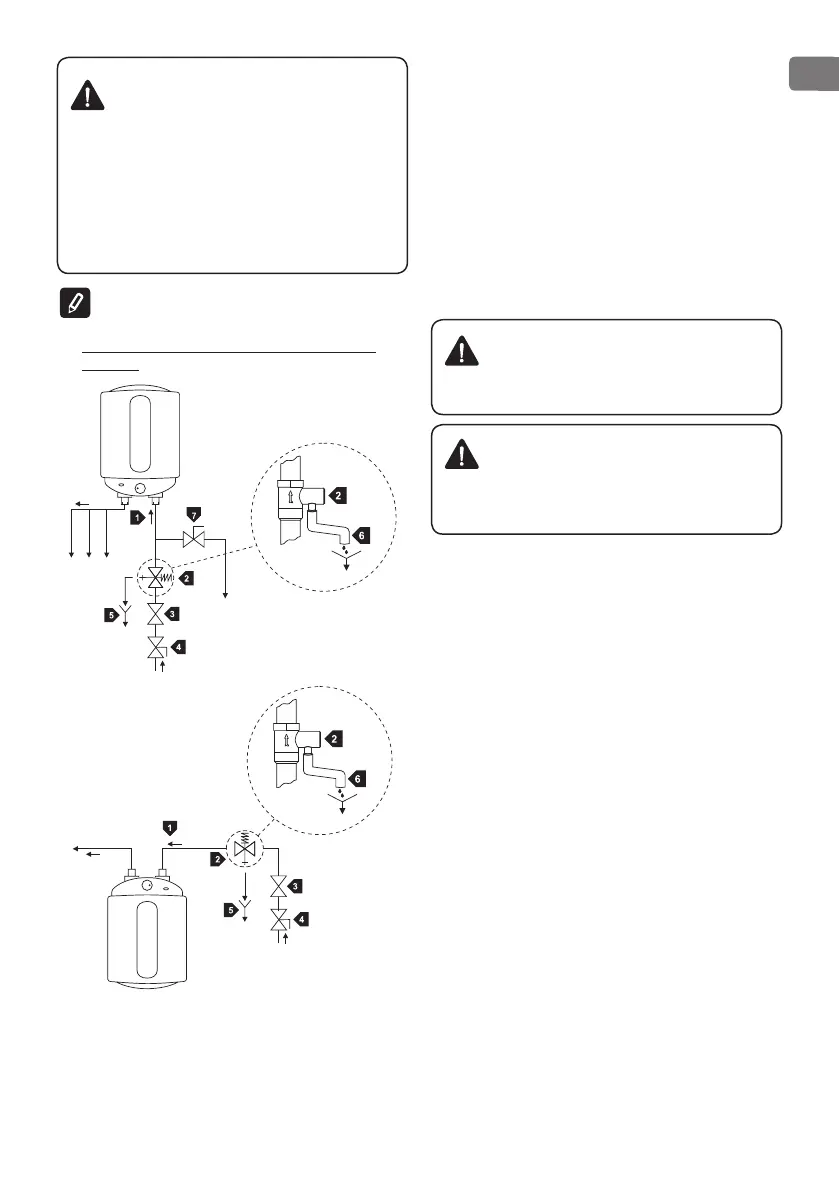

2. ПРИЄДНАННЯ БОЙЛЕРА ДО ВОДОГІННОЇ
МЕРЕЖІ
для монтажу над
умивальником
для монтажу під
умивальником
Де:
1- Вхідна труба; 2 - запобіжний клапан; 3- скорочений
вентиль (при тиску у водопроводі над 0,6MPa); 4-
гальмовий кран; 5 - лійка зі зв’язком до каналізації;
6- шланг; 7 - кран для зціджування /спорожнення/
бойлера (водонагрівача)
При приєднанні бойлера до водогінної мережі
необхідно мати на увазі вказівні кольорові знаки /
кільця / на трубах:
СИНІЙ - для холодної /вхідної/ води,
ЧЕРВОНИЙ - для гарячої /вихідної/ води.
Обов’язковим є монтування зворотно-запобіжного
клапана, який куплений з бойлером. Він ставиться
на вході холодної води, у відповідність зі стрілкою на
його корпусі , яка вказує напрямок вхідної води. Не
допускається інша гальмова арматура між клапаном
і приладом.
УВАГА! Наявність інших /старих / зворотно-
запобіжних клапанів може привести до
ушкодження вашого приладу й вони повинні
відсторонятися.
УВАГА! Не допускається вгвинчування
клапана до різьблення завдовжки більше 10
мм., у противному випадку це може привести до
ушкодження вашого клапана і є небезпечним для
вашого приладу.
Наповнення бойлера водою здійснюється шляхом
відкриттям крана для подачі холодної води з
водогінної мережі до нього й крана для гарячої
води на змішувальній батареї. Після наповнення зі
змішувача повинна потекти безперервний струмінь
води. Уже можете закрити кран для теплої води.
Коли необхідне звільнення бойлера від води
необхідно спочатку відключити електроживлення до
нього.
Процедура по виливанню бойлера
із призначенням для монтажу НАД
УМИВАЛЬНИКОМ:
1. Закриття крана для подачі води з водопровідної
мережі до бойлера
2. Відкриття крана для теплої води на змішувальній
батареї
3. Зупинити подачу води до пристрою. Пустити
кран змішувача з гарячою водою. Для
зціджування води з бойлера, відкрийте кран 7
(малюнок 4а і 4b). Якщо в даній інсталяції такий не
передбачено, бойлер може бути звільнений від
води, яка знаходиться в ньому, таким чином:
•
у моделях укомплектованих запобіжним
клапаном з важелем - підведіть важіль, і вода
витече через дренажний отвір клапана;
•
у моделей укомплектованих клапаном без
важеля - бойлер може бути спорожнений прямо
з його вхідної труби, заздалегідь від‘єднавши
бойлер від водопроводу
