THEIS Quickset - Garantie

TE 5
6 . Überprüfung der Justierung
Laser n ivellier wie unter 2 . beschrieben, allerdings auf einem sehr gut
ausgericht e ten Stativ , aufbauen und entlang einer etwa 30 m langen
Messstrecke - beispielsweise in X - Achse - ausrichten und einschalten.
Am Ende der Messstrecke in Hö he des Laserstrahls eine Markierung vornehmen.
Anschließend Laser - Gerät um 180° drehen und erneut eine Markierung setzen.
Danach die gleichen Prüfungen auch in der Y - Achse vornehmen. Falls alle
Markierungen übereinander liegen oder nur unwesentlich (max. 3 mm)
voneinander abweichen, ist die Justierung in Ordnung. Falls größere
Abweichungen vorliegen, muss das Gerät von einem Fachbetrieb übe r prüft und
neu kalibriert werden.
7 . Lieferantenerklärung/Sicherheitshinweise
Das Gerät stimmt mit den europäischen Richtlinien 89/336/EWG
Elektromagnetische Verträglichkeit und 73/23/EWG Elektrische Betriebsmittel
zur Verwendung innerhalb bestimmter Spannungsgrenzen
(Niederspannungsrichtlinie) überein.
Zur Beurteilung wurden die harmonisierten Normen EN 61326, EN 55022 ,
EN 61000 -4- 2, 61000 -4- 3 und EN 60825 - 1 verwendet.
Sicherheits - Hinweisschild befindet sich auf de m Gehäuse des Gerätes .
Eingebaut ist ein gekapselter Laser Klasse 3R. Beim Öffnen des Gerätes
besteht deshalb die Mögl ichkeit, in den Bereich höherer Leistungswerte
als der Klasse 2 zu gelangen. Laser nach Möglichkeit nicht auf Personen
ausrichten. Nicht in den Laserstrahl blicken, auch nicht mit optischen
Instrumenten.
Keine zu wartenden oder justierenden Teile im Innere n des Gerätes.
Service darf nur von autorisierten Stellen ausgeführt werden.
7 8
8 . Garantie
Wir gewährleisten für unsere Erzeugnisse eine dem heutigen Stand der Technik
entsprechende Fehlerfreiheit in Material und Werkarbeit. Sollten sich derart ige
Mängel beim praktischen Gebrauch zeigen, so werden diese kostenlos behoben.
Die Garantiezeit beträgt 24 Monate ab dem Verkaufsdatum (Rechnungsdatum).
Für die Reparatur oder Umtausch sind Gerät und/oder betroffene Teile
unverzüglich nach Feststellung de s Mangels an THEIS zu senden.
Keine Garantieansprüche bestehen auf kostenlose Behebung von Fehlern, die
durch unsachgemäße Behandlung oder Aufbewahrung entstanden sind sowie
jegliche Schadensersatzansprüche, insbesondere auch solche auf mittelbare
Schäden . Ferner erlischt jeder Garantieanspruch, wenn technische Eingriffe von
fremder Seite – also nicht durch die Firma THEIS – vorgenommen werden.
9 . Entsorgung
Elektrowerkzeug, Zubehör und Verpackung sollten einer umweltgerechten
Wiederverwertung zugeführt werden.
Nur für EU-Länder:
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro-
und Elektronik - Altgeräte und ihrer Umsetzung in nationales
Recht müssen nicht mehr gebrauchsfähige Messwerkzeuge
getrennt gesammelt und einer umweltgerechten
Wiederverwertung zugeführt werden.
Batterien/Akkus:
Werfen Sie Batterien und Akkus nicht in den Hausmüll, ins Feuer oder ins
Wasser. Batterien und Akkus sollen gesammelt, recycelt oder auf
umweltfreundliche Weise entsorgt werden.
Nur für EU-Länder:
Gemäß der Richtlinie 91/157/EWG müssen defekte oder verbrauchte Batterien
und Akkus recycelt werden.
Nicht mehr gebrauchsfähige THEIS Lasergeräte und Akkupacks können direkt
abgegeben werden bei:
THEIS FEINWERKTECHNIK GMBH
Zum Bolzenbach 26
35236 Breidenbach
Telefon 06465/67 -0
Fax 06465/67 - 25
Email info@theis - feinwerktechnik.de
10. Technische Daten
Laser n ivellier
Laserklasse 2
Betriebsdauer ˜ 20 h
Ausgangsleistung max. 1mW Stromversorgung NiMH 4,8 V ; 2,1 Ah
Wellenläng e 635nm
Ladezeit ˜ 5h
Selbstnivellierbereich ± 4°
Arbeitstemperatur - 10 bis + 5 0°C
Genauigkeit ± 1 mm/ 1 0m
Schutzart IP 6 5
Drehzahl 650 U/min
Gewicht ˜ 1 kg

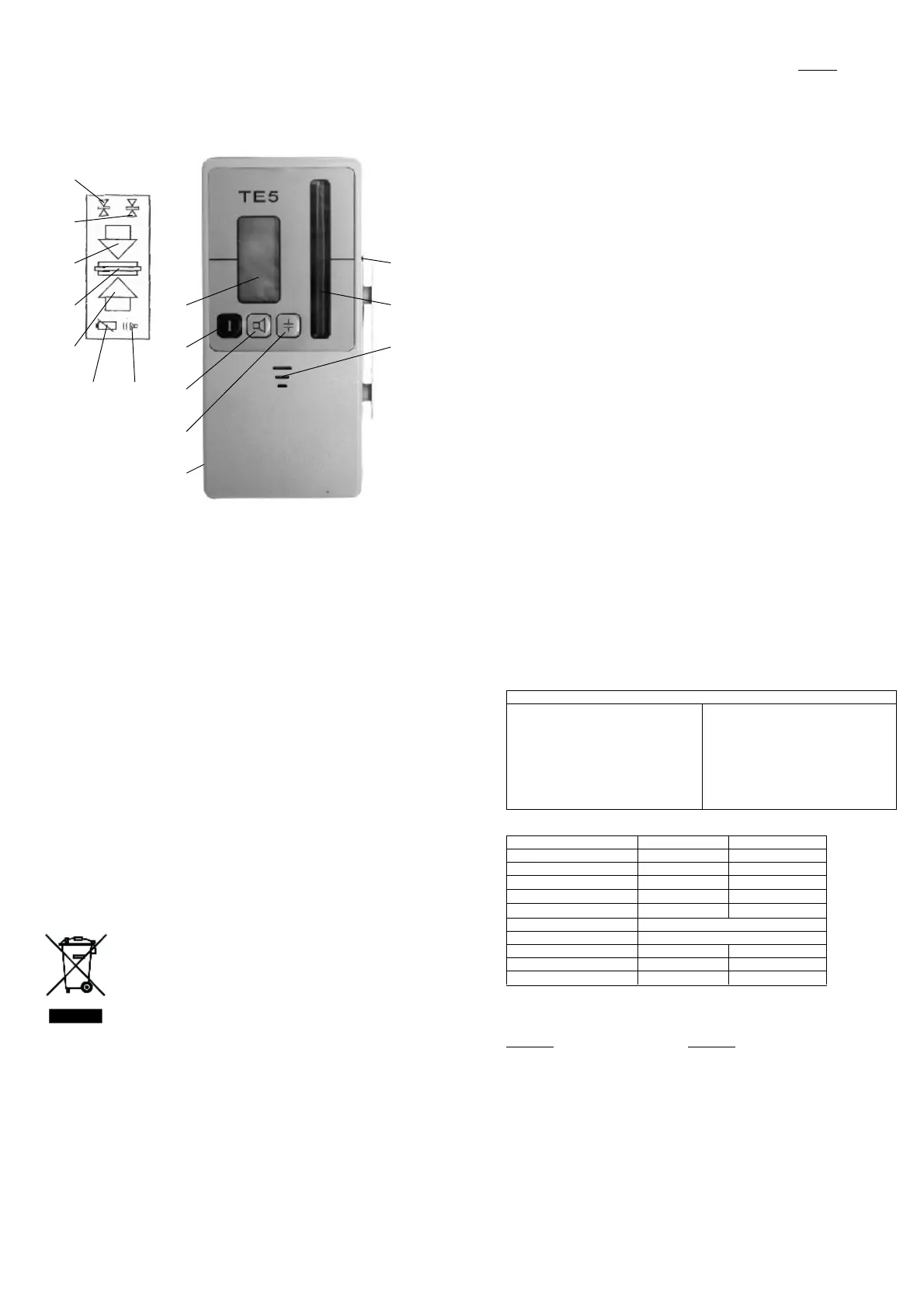

Empfänger (Option) TE 4 TE 5
Empfangsfeld 50 mm 70 mm
Reichweite 150 m 300 m
Genauigkeit - fein
± 2 mm ± 2 mm
Genauigkeit - grob
± 3 mm ± 4 mm
Betriebsdauer
˜ 50 h ˜ 8 0 h
Stromversorgung 9 V, E - Block
Betriebstemperatur - 10 bis + 50 °C
Schutzart IP 65 IP 67
Größ e 135x65x24mm 155x75x27mm
Gewicht
˜ 200 g ˜ 250 g
11
1 . Zubehör
Standard: Optionen:
Ladege rät Empfänger TE 5 mit
Gebrauchsanleitung Befestigungsklammer
Empfänger TE 4 mit Zieltafel
Befestigungsklammer
9 10
(13)
(12)
(7) (18)
(15)
(16)
(14)
(17)
(16)
(10)
(9)
(7)
(8)
(11)
(20)
