THEIS Quickset - Page 8

TE 5
6. Vérification de l’ajustage
Installer le niveau laser conformément aux indications du paragraphe 2 en veillant
scrupuleusement au positionnement parfait du trépied. Ajuster le niveau laser sur
une distance d'environ 30 m – par exemp le sur l'axe X – et le mettre en marche.
Effectuer un marquage à la fin de cette distance de mesure, à la hauteur du rayon
laser. Faire ensuite pivoter l'appareil laser de 180° et procéder à nouveau à un
marquage. Exécuter ensuite les mêmes opérations sur l'axe Y. Si tous les
marquages se chevauchent ou s'ils ne divergent que d'une valeur négligeable (2
mm max.), cela signifie que l'ajustage est correct. Si les divergences sont plus
importantes, l'appareil doit être confié à une entreprise spécialisée qui le
contrôlera et procèdera à son calibrage.
7. Déclaration du fournisseur / consignes de sécurité
Cet appareil est conforme aux prescriptions européennes 89/336/EWG
concernant la compatibilité électromagnétique et 73/23/EWG concernant
l'appareillage éle ctrique destiné à être utilisé dans une plage de tensions
déterminée (directive de basse tension).
L'attestation se base sur les normes harmonisées EN 55011 classe B (EN 61000 -
6- 1), EN 61000 -6- 2, EN 61010 - 1 et EN 60825 - 1.
La plaquette portant les consigne s de sécurité se trouve sur la face gauche de
l'appareil.
L'appareil est équipé d'un laser blindé de classe 3A. En ouvrant l'appareil, il
est donc possible d'accéder à une plage de valeurs de puissance
supérieures à cell es de la classe 2. Eviter autant que possible d'orienter le
laser vers des personnes. Ne jamais regarder dans le rayon laser, même à
travers un instrument optique quelconque.
Aucune pièce nécessitant réglage ou entretien n'est intégrée à l'intérieur de
l'a ppareil.
Seuls les services habilités compétents sont autorisés à pratiquer les
opérations de maintenance.
27 28
8. Garantie
Nous garantissons que les matériaux utilisés pour nos produits, ainsi que les
méthodes utilisées pour leur fabrication sont exempts de tout défaut et
correspondent à l’état actuel des techniques. Si des vices surviennent pendant
l’utilisation pratique de l’appareil, ceux - ci sont éliminés gratuitement. La durée de
la garantie s'élève à 24 mois à dater de l'achat (date de l a facture). Pour la
réparation ou le remplacement, l'appareil et/ou les pièces concernées doivent être
renvoyées à THEIS immédiatement après avoir constaté le vice.
Les défauts causés par une manipulation ou une conservation inappropriées ne
peuvent en au cun cas donner lieu à une élimination gratuite de ceux - ci dans le
cadre de la garantie. Il en va de même pour toute demande de dommages et
intérêts, et plus particulièrement pour les dommages indirects. Toute intervention
technique de tiers – c'est -à- dire de toute personne extérieure à la société THEIS –
entraîne en outre l'extinction de la garantie.
9. Elimination
Les outils électriques, accessoires et emballages doivent être recyclés dans le
respect de l’environnement.
Uniquement pour les pays de l’Union Européenne :
Ne pas jeter les outils électriques dans les ordures ménagères !
Conformément à la Directive Européenne 2002/96/ CE relatives
aux appareils électriques et électroniques usagés et à son
application dans le droit national, les outils de mes
ure en ordre de
marche ne doivent plus être collectés séparément et doivent être
recyclés dans le respect de l'environnement.
Batteries / Accus :
Ne pas jeter les batteries et accus dans les ordures ménagères, au feu ou à l'eau.
Les batteries et accus doivent être collectés, recyclés ou éliminés dans le respect
de l'environnement.
Uniquement pour les pays de l’Union Européenne :
Conformément à la direction 91/157/CEE, les batteries et accus défectueux ou
usagés doivent être recyclés.
Les appareils laser et accus THEIS ne se trouvant plus en état de marche
peuvent être directement renvoyés à:
THEIS FEINWERKTECHNIK GMBH
Zum Bolzenbach 26
35236 Breidenbach
Tél. 06465/67 -0
Fax 06465/67 - 25
Courriel : info@theis - feinwerktechnik.de
10. Caractéristiques techniques
Niveau laser
Laser classe 2
Autonomie ˜ 20 h
Puissance de sortie max. 1 mW Alimentation électrique NiMH 4,8 V ; 2,1Ah
Longueur d’onde 635 nm
Temps de charge ˜ 5 h
Plage de nivelage autom. ± 4 °
Temp. de travail - 10 à + 50° C
Précision ± 1 mm / 10 m
Indice de protection IP 65
Vitesse 65 0 t/min
Poids ˜ 1 kg

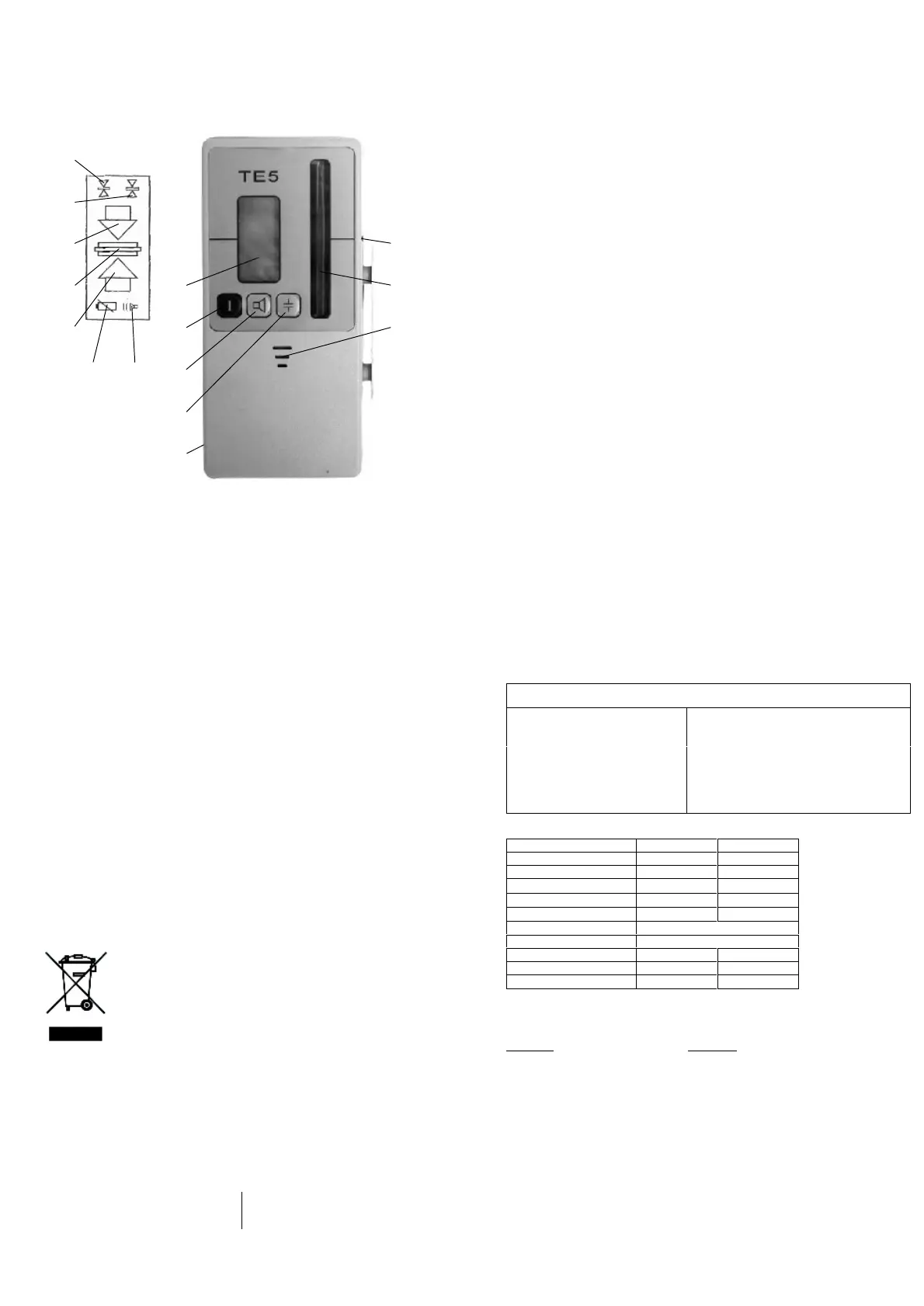

Récepteur (option) TE 4 TE 5
Champ de réception 50 mm 70 mm
Portée 150 m 300 m
Précision - Fin
± 2 mm ± 2 mm
Précision - Grossier
± 3 mm ± 4 mm
Autonomie
˜ 50 h ˜ 8 0 h
Alimentation électrique 9 V, bloc électrique
Température de travail - 10 à +50 °C
Indice de protection IP 65 IP 67
Taille 135x65x24mm 155x75x27mm
Poids
˜ 200 g ˜ 250 g
11. Accessoires
Standard : E n o ption :
Chargeur Récepteur TE 5 avec
Instructions de service Pince de fixation
Récepteur TE 4 avec Pince de fixation
29 30
(13)
(12)
(7) (18)
(15)
(16)
(14)
(17)
(16)
(10)
(9)
(7)
(8)
(11)
(20)
