Página 9
PASO 3: Preparar los recortes para los ductos en el gabinete

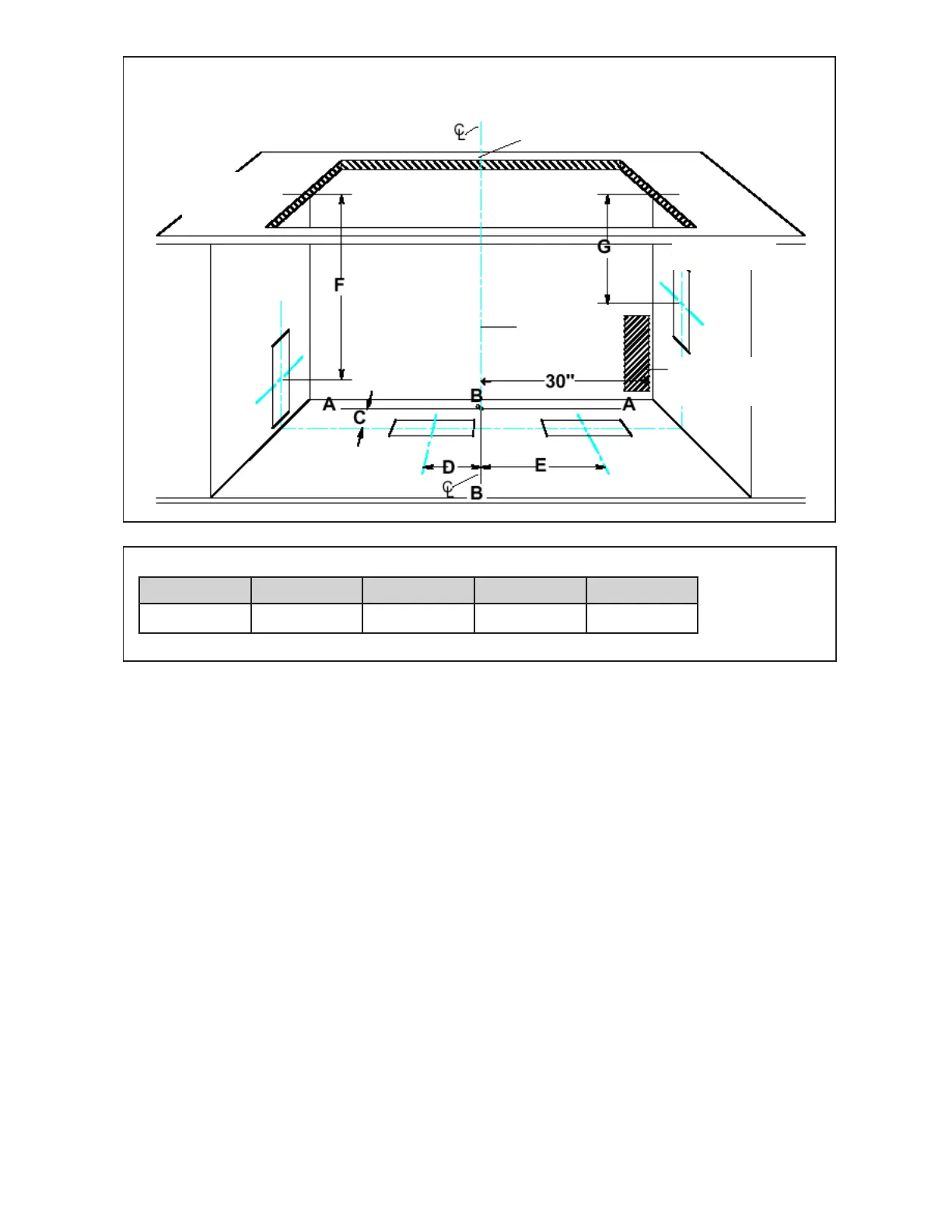

Figura 9: Cabinet Cutout for Ductwork
Tabla 4: Dimensiones del recorte en el gabinete
Superficie de la
cubierta
Punto "P" (Centro de la línea trasera de corte)
Ajustable dentro de la estufa
Parte trasera del
gabinete
Estante inferior del gabinete
Lado
izquierdo
Nota: Se muestran las líneas
del centro del ducto rectangular
Línea vertical a
intersección A-A
y B-B
Ubicación de la
tomacorriente
Lado derecho
A. Consultar la Figura 9. Establecer una línea vertical
desde el punto "P" en el centro trasero del recorte de la
cubierta. Marcar este punto en el fondo del gabinete
abajo. Construir dos líneas de referencia a través de
este punto: una debe quedar paralela al frente del
gabinete y directamente abajo del recorte trasero de la
cubierta (Línea A-A), y la otra (Línea B-B) debe
quedar en ángulos rectos a A-A.
B. Utilizando estas líneas de referencia como base para
las mediciones indicadas en la tabla 4, diseñar los
recortes necesarios del gabinete para implementar la
ruta planeada del ducto. Donde se nota un rango de
mediciones, escoger una medición que permite el
mejor espacio libre de los pernos de pared, viguetas de
pisos, instalaciones ocultas de agua, gas, luz, u otras
obstrucciones.
C. Colocar la toma de aire y la parrilla temporalmente en
su lugar y fijar el ventilador interno (o la conexión para
la transición del ducto si se instala un ventilador
remoto). Consultar los pasos 6 y 7. Verificar que los
recortes del ducto tal como están marcados coincidan
con la instalación del equipo. Ajustar el recorte del
ducto según sea necesario para coincidir con la
instalación del equipo.
D. Quitar temporalmente el equipo colocado y hacer los
recortes en el gabinete para acomodar la instalación
del ducto.
E. Realizar todas las otras modificaciones necesarias en
el gabinete para proporcionar espacios libres
suficientes para los cajones o estantes removibles.
C D E F G
"8/36"2/141"8/71"2/151"4/39
Dimensiones del recorte en el gabinete para el ventilador:
