de-22

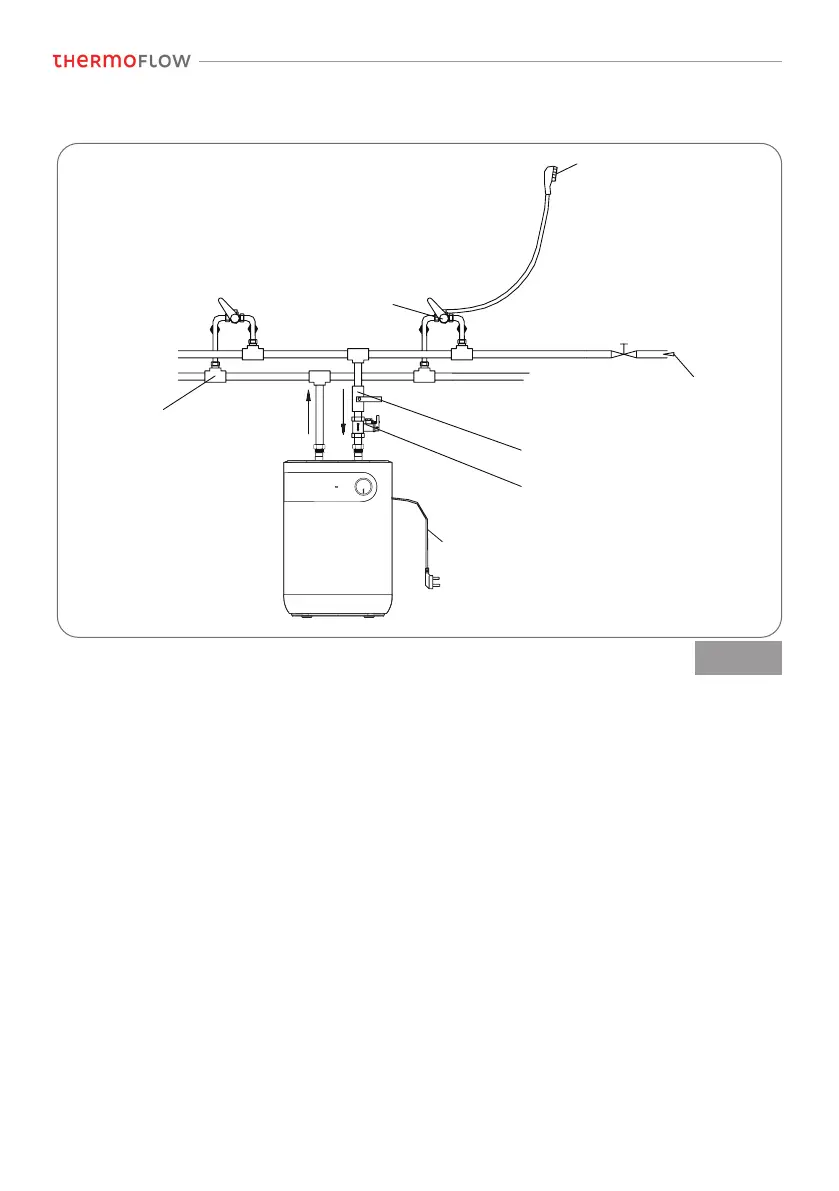

Falls der Nutzer ein Mehrwege-Versorgungssystem aufbauen möchte, beachten Sie die auf der
Abbildung unten dargestellte Methode für die Verbindung der Rohrleitungen
1
8
5
7
6
3
24
9
7
Abb. 5.4
1 - Netzkabel
2 - Warmwasserauslass
3 - Kaltwassereinlass
4 - Dreiwege-Anschlussstück
5 - Mischventil
6 - Leitungswasserrohr
7 - Wassereinlassventil
8 - Düse der Dusche
9 - Druckentlastungsventil
