28

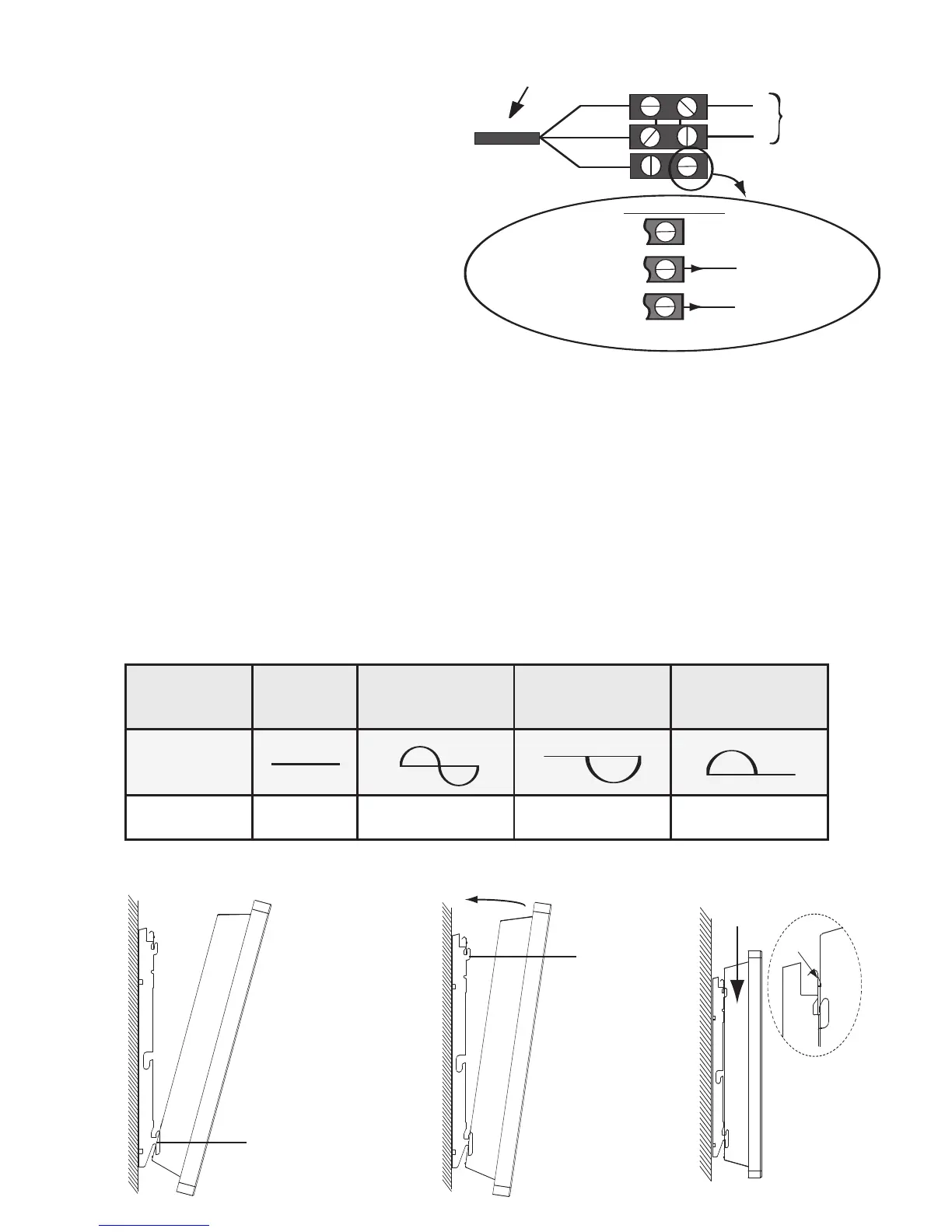

4/ Geräteanschluß
- Das Gerät muß mit einer Spannung von 230V
50 Hz versorgt werden.
- Der Anschluß an die Stromquelle erfolgt über
ein 3-Draht-Kabel mit Hilfe einer
Anschlußdose.
In feuchten Räumen wie Duschräumen und
Küchen muß sich die Anschlußdose mindes-
tens 25 cm vom Boden befinden.
- Um Gefahren nach einer ungewollten
Aktivierung der thermischen Sicherung vor-
zubeugen, darf das Gerät nicht über einen
externen Schalter wie einen Timer versorgt
werden und darf nicht an einen Kreis ange-
schlossen werden, der vom Stromlieferanten regelmäßig unter und außer Spannung gesetzt wird.
- Die Installation ist mit einer omnipolaren Vorrichtung, die eine mindestens 3 mm große
Kontaktöffnungsweite erlaubt, auszurüsten.
- Der Erdungsanschluss ist verboten.
- Steuerleitung (schwarz) des Geräts nicht an die Erdung anschließen.
- Sollte das Netzkabel zu kurz oder beschädigt sein, muss es ausgetauscht werden. Dies erfordert
Spezialwerkzeug und muss von einer qualifizierten Person durchgeführt werden,um jegliches Risiko zu vermei-
den.
- Wird ein Steuergerät oder gesteuertes Gerät über eine 30mA-Differential geschützt, muss die
Stromversorgung des Steuerdrahts auf diesem Differential ebenfalls geschützt werden.
Tabelle des befehle, die das Gerät über seine Steuerleitung empfangen kann.
(Zwidchen des steuerleitung und dem nulleiter zu messen)
Empfangene
Befehle
Stromlos
Komplett-
Wechsel-betrieb
230V
Negativer Halb-
Wechselbetrieb
-115V
Positiver Halb-
Wechselbetrieb
+115V
Oszilloskop
Ref./Nulleiter
Erhaltene
Betriebsart
KOMFORT SPAR-BETRIEB FROST-SCHUTZ ENTLASTUNG AUS
