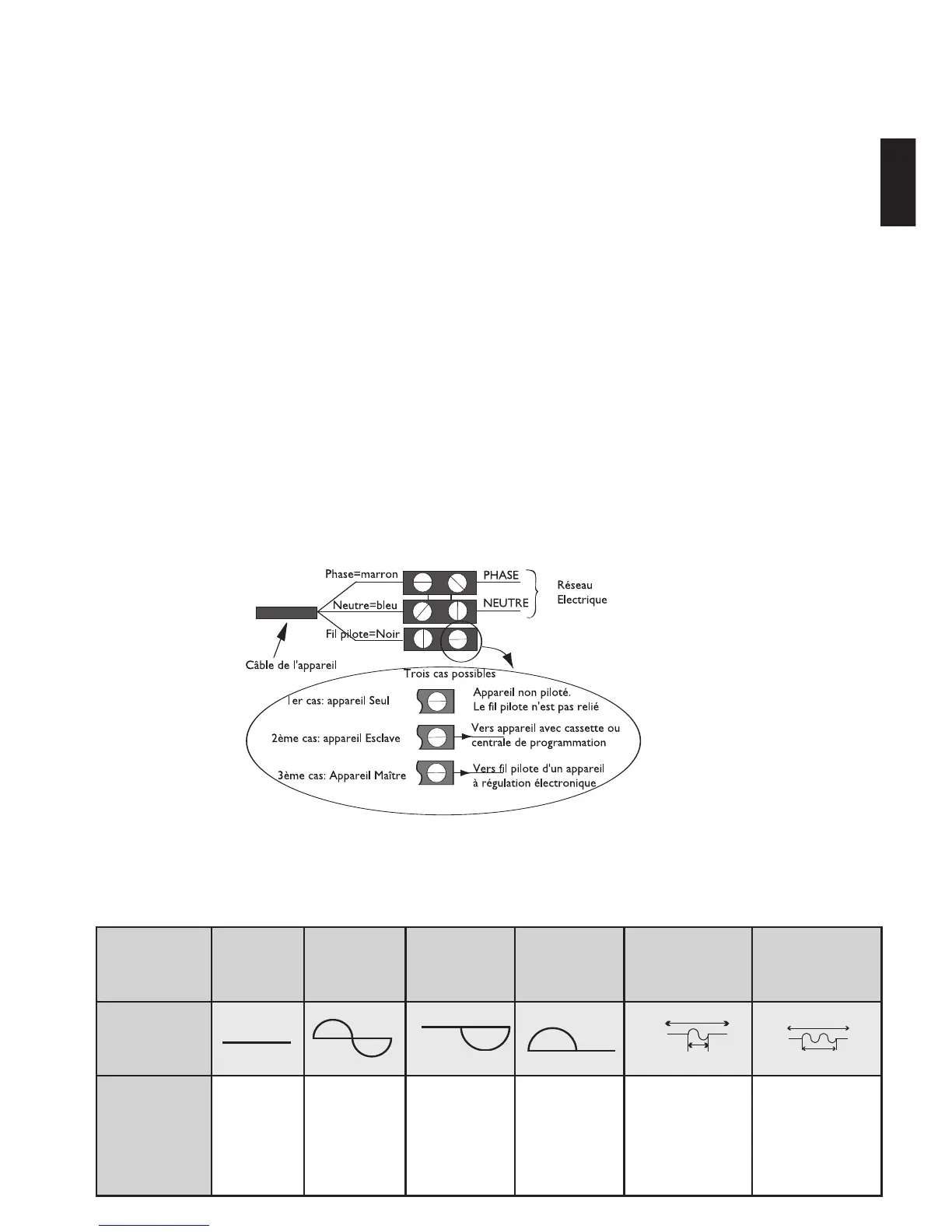

Schéma de raccordement du panneau rayonnant
- Coupez le courant et branchez les fils d’après le schéma suivant :
- Vous pouvez raccorder le fil pilote si votre maison est équipée d’une centrale de programmation, d’un pro-
grammateur ou d’un gestionnaire.
Dans ce cas, pour vérifier la transmission correcte des ordres de programmation, procédez aux vérifi-
cations suivantes en fonction des modes choisis (
Confort, Eco, ...) :
CONFORT ECO HORS GEL
ARRET DU
CHAUFFAGE
DELESTAGE
CONFORT
-1°C
CONFORT
-2°C
SIGNAL A
TRANS-
METTRE
MESURE
ENTRE LE
FIL PILO
TE
ET LE
NEUTRE
0
V
olt
230
V
olt
-115 Volts
négative
+115 Volts
positive
230 Volts
pendant 3 s
230 volts
pendant 7 s
5'
3''
5'
7''
4/ Raccorder le panneau rayonnant
Règles de raccordement
- Le panneau rayonnant doit être alimenté en 230 V Mono 50Hz.
- L’alimentation du panneau rayonnant doit être directement raccordée au réseau après le disjoncteur et
sans interrupteur intermédiaire.
- Afin d’éviter tout danger dû au réarmement intempestif du coupe circuit thermique, ce panneau rayon-
nant ne doit pas être alimenté par l’intermédiaire d’un interrupteur externe, comme une minuterie, ou
être connecté à un circuit qui est régulièrement mis sous tension et hors tension par le fournisseur
d’électricité
.
- Le raccordement au secteur se fera à l’aide du câble du panneau rayonnant par l’intermédiaire d’un boî-
tier de raccordement. Dans des locaux humides comme les salles de bains et les cuisines, il faut instal-
ler le boîtier de raccordement au moins à 25 cm du sol.
-
Le raccordement à la terre est interdit. Ne pas brancher le fil pilote (fil noir) à la terre.
- L’installation doit être équipée d’un dispositif de coupure omnipolaire ayant une distance d’ouverture de
contact d’au moins 3 mm.
- Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente
ou une personne de qualification similaire afin d’éviter un danger.
- Si vous utilisez le fil pilote et s’il est protégé par un différentiel 30mA (
ex : salle de bains), il est néces-
saire de protéger l’alimentation du fil pilote sur ce différentiel.
F
