Gama Capacidad Peso
Plano
25 l
45 kg
40 l
70 kg
65 l
100 kg
80 l
120 kg
19
ES

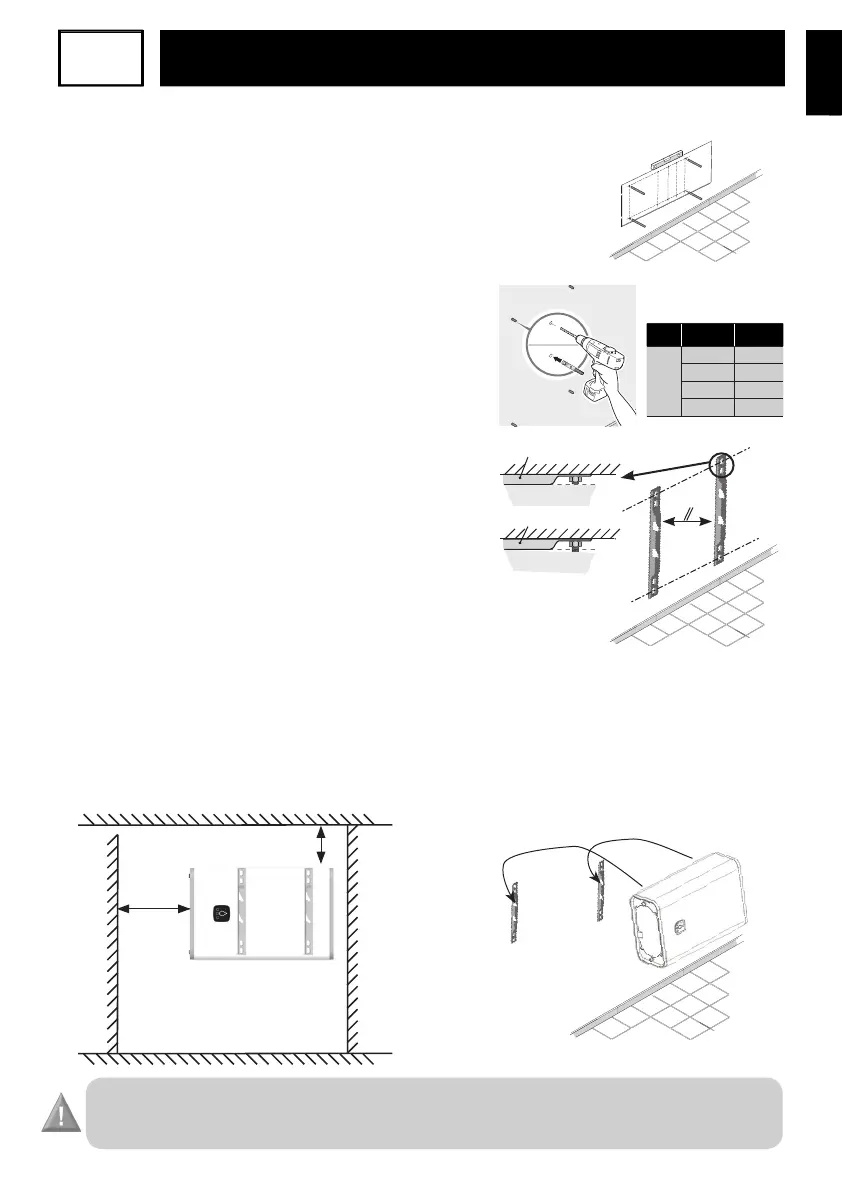

2.2 Calentador de agua horizontal de pared
(25/40/65/80l)
IMPORTANTE: El modelo CUADRADO de 75/100/150l
únicamente es vertical de pared
 Coloque la plantilla de taladros impresa en el embalaje sobre
la superficie de la pared y realice las marcas correspondientes
al modelo del calentador de agua, teniendo en cuenta
los espacios mínimos que hay que respetar alrededor del
calentador de agua (consulte el esquema E).
 Taladre la pared y coloque fijaciones de, como mínimo,
10 mm de diámetro (Ø) adaptadas al tipo de pared
(placa de yeso, hormigón, ladrillo).
Atención: La pared debe poder resistir el peso del
calentador de agua lleno.
 Fije firmemente los estribos y compruebe las distancias
entre ejes de los estribos con un metro. Los elementos
utilizados para la fijación no deberán sobresalir de la
superficie de apoyo del calentador de agua.
 Levante y coloque el calentador de agua apoyado en los
estribos, asegurándose de que los enganches queden
situados por encima de los estribos (esquema F).
 Baje el calentador hasta que los enganches queden
debidamente fijados en las ranuras. Cuando los enganches
estén acoplados, no será posible mover el calentador de
agua a los lados sin hacer un esfuerzo considerable.
NOTA: La entrada de agua fría y la salida de agua caliente deben encontrarse a la izquierda.
La salida de agua caliente debe encontrarse en la parte superior.
Esquema E
PARED
400mm
mín.
Los estribos de montaje no se pueden colocar de un modo distinto al que se indica en
este manual. El uso de los estribos para colgar el calentador de agua del techo está
terminantemente PROHIBIDO.
Manual de instalación: Esquema de montaje general
TECHO
SUELO
20mm
mín.
PARED
Calentador
de agua
Esquema F
Estribo
encen-
dido
Calentador
de agua
Estribo
Pared
SÍ
Pared
NO
encendido
Pesos de referencia
del calentador
de agua lleno
