20
ES
Manual de instalación: Lugar de instalación

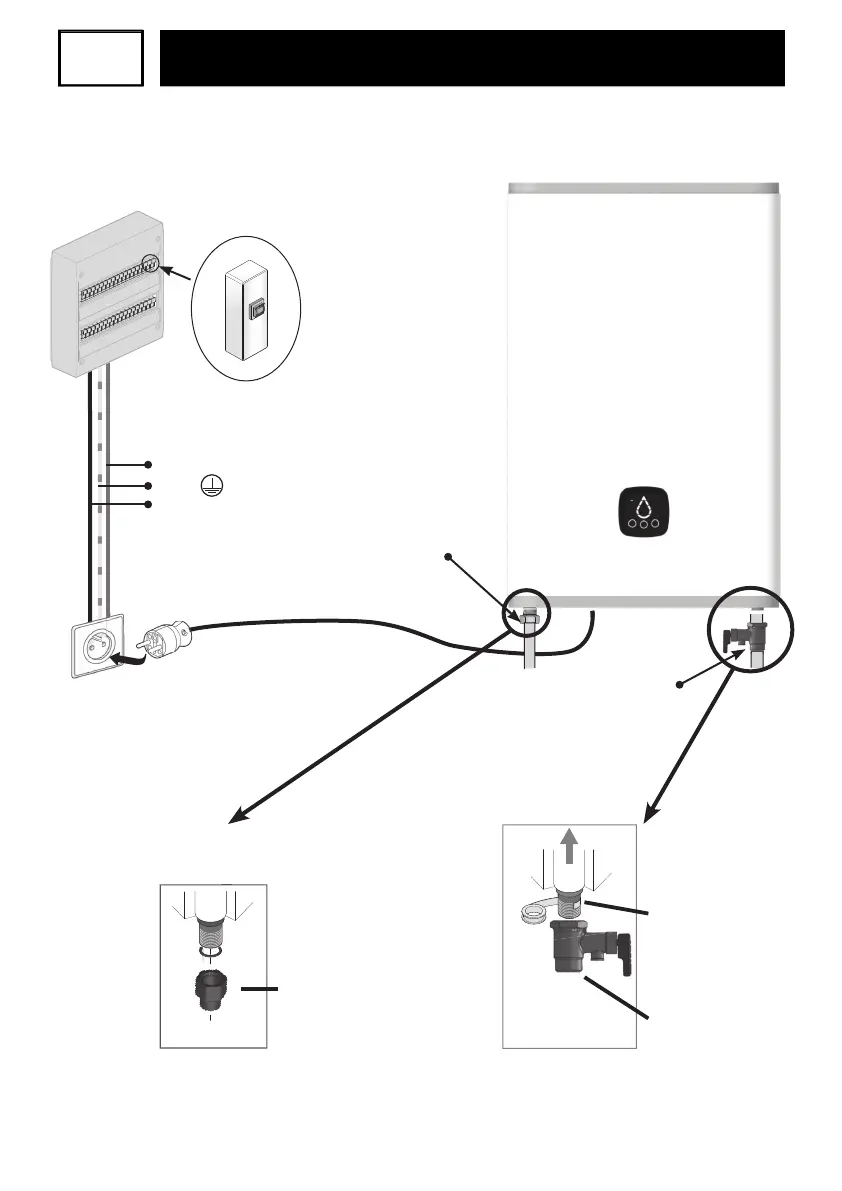

Ejemplo con un calentador de agua vertical de pared
Cuadro eléctrico 230 V
Disyuntor 16 A y diferencial
de 30 mA.
Conexión permanente las 24 h del día.
Fase
Tierra
Neutro
Racor
dieléctrico
de plástico
Conexión de agua caliente
Conexión
dieléctrica
Salida
de agua
caliente
Grupo de seguridad
Entrada
de agua
fría
Teflón, aplicado
en el sentido
del roscado
Grupo de seguridad
Conexión de agua fría
OBLIGATORIO OBLIGATORIO
3. Conexión eléctrica e hidráulica
