2/8

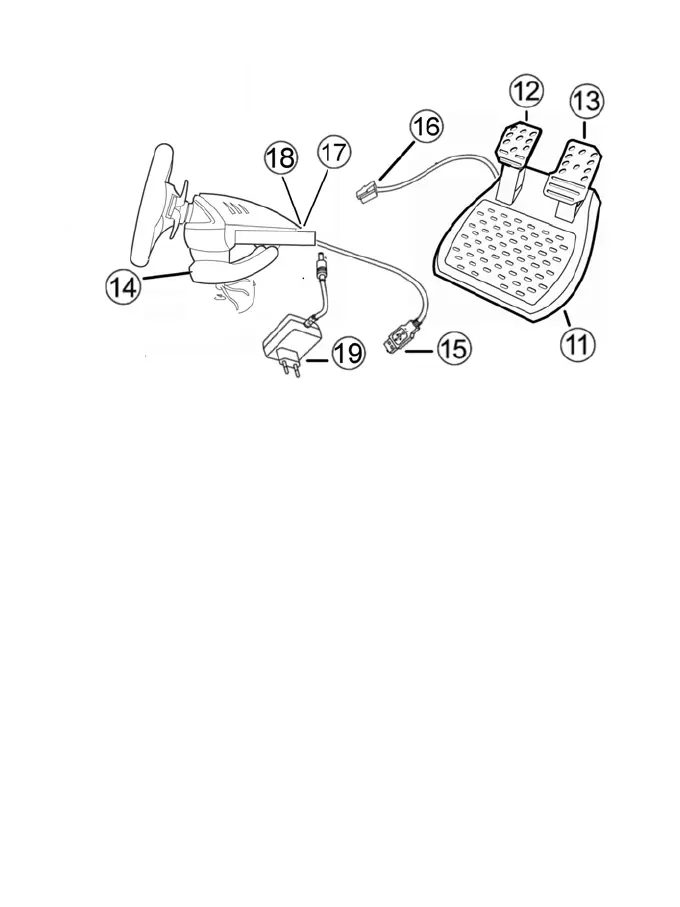

11 Analoge pedaalset
12 As 2: analoog rempedaal
13 As 3: analoog gaspedaal
14 Tafelklem
15 USB-connector (voor PC)
16 Kabel voor pedalen
17 Hoofdconnector (RJ45) voor pedaalset
18 Connector voor voedingsadapter
19 Voedingsadapter
HET STUUR INSTALLEREN
Het stuur vastzetten
1. Zet het stuur op een tafel of een ander vlak oppervlak.
2. Stop de klemschroef in de tafelklem (14) en schroef de klembeugel goed vast in het gat aan de
onderzijde van het racestuur. Draai de schroef niet al te vast aan, want dat zou de klem of de tafel
kunnen beschadigen.
De pedalen aansluiten
1. Sluit de pedaalconnector (16) aan op de RJ45-hoofdconnector (17) aan de achterzijde van het stuur.
2. Sluit de voedingsadapter (19) aan op de adapterconnector (18) en steek de adapter in een
stopcontact.
