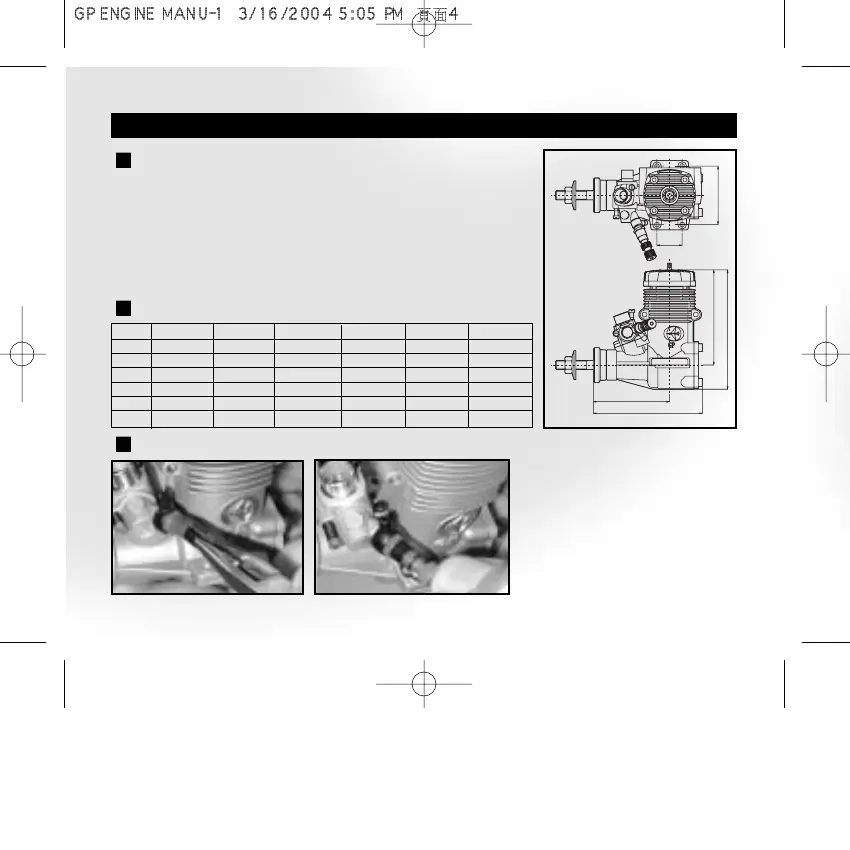

Installation
Engine Mounting
Mount your engine securely to rigid hardwood rails (e.g. maple)
or a radial mount of metal or glass-filled nylon composition. The
top surfaces of the motor mount must be absolutely flat and par-
allel to avoid crankcase distortion and stress. Be sure to use
only the highest quality mounting hardware (such as hardened
steel screws, steel hex nuts, steel lock washers, etc.).
Needle Valve Installation
Place the ratchet finger over the
needle valve body using a needle
nose pliers to spread it apart.
Screw the needle valve into the
needle valve body clockwise until
you begin to feel resistance.
F
E
C
D
B
A
Engine A (mm/in) B (mm/in) C (mm/in) D (mm/in) E (mm/in) F (mm/in)
GP-07 47.1 / 1.85 31.8 / 1.25 54.7 / 2.15 39.9 / 1.57 10.0 / 0.39 25.0 / 0.98
GP-10 55.6 / 2.19 39.7 / 1.56 57.8 / 2.28 46.0 / 1.81 11.0 / 0.43 31.4 / 1.24
GP-15 57.4 / 2.26 40.4 / 1.59 62.3 / 2.45 49.5 / 1.95 14.5 / 0.57 31.5 / 1.24
GP-25 66.5 / 2.62 46.6 / 1.83 73.5 / 2.89 60.0 / 2.36 14.0 / 0.55 36.0 / 1.42
GP-42 75.6 / 2.98 52.8 / 2.07 82.7 / 3.26 65.9 / 2.59 17.5 / 0.69 40.5 / 1.59
GP-61 91.9 / 3.62 64.1 / 2.52 104.4 / 4.11 82.9 / 3.26 25.0 / 0.98 52.0 / 2.05
Dimensions
?
?
?
?
?
?
?
?
