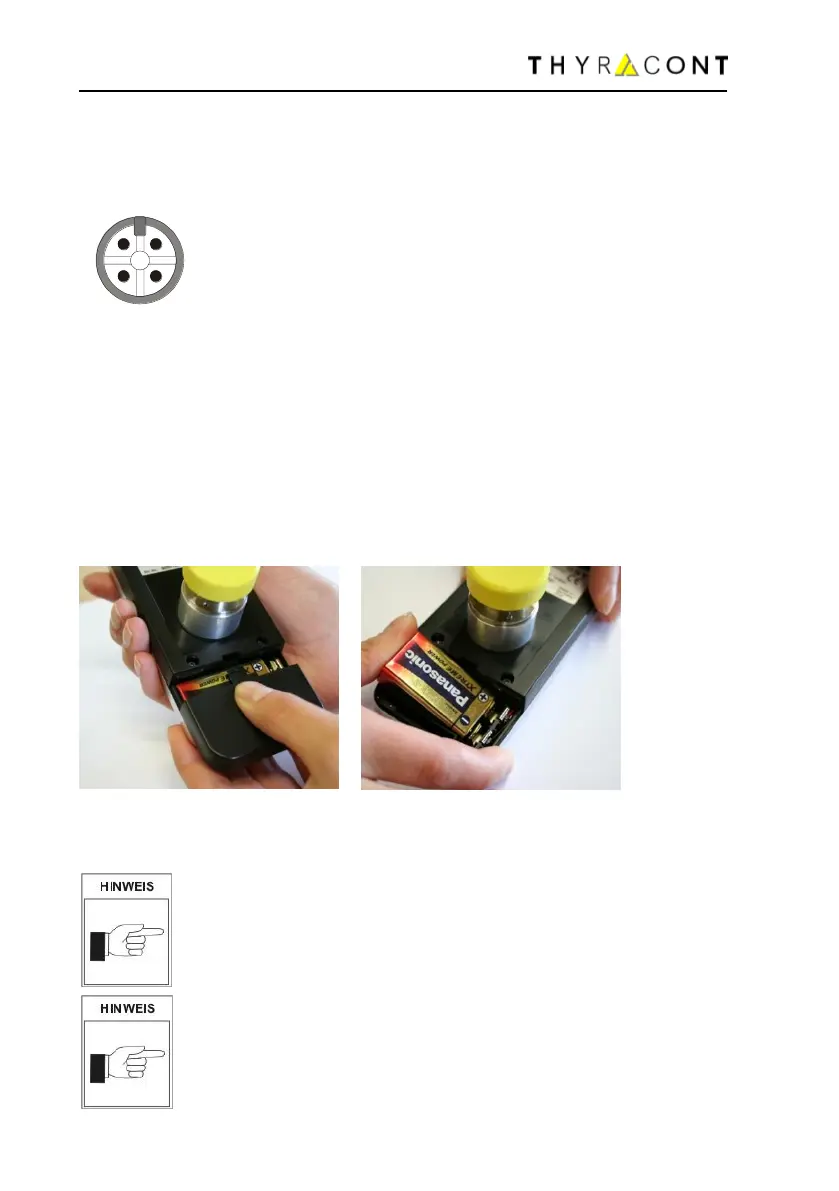

3.3 Sensoranschluss
Am Stecker des Spiralkabels wird ein Piranisensor des Typs VSP841 oder
SP842 angeschlossen.
Stecker
Pin 1:
Pin 2:
Pin 3:
Pin 4:
Typ Binder Serie 713,
4polig, weiblich
PTC (KTY110, 2k/20°C)
PTC (KTY83-110, 1k/20°C)
Filament
GND
3.4 Elektrischer Anschluss
Batteriebetrieb
Vor der Inbetriebnahme des Gerätes ist eine geeignete Batterie oder ein entspre-
chender Akku einzusetzen.
Dazu den rückseitigen Batteriefachdeckel nach unten abziehen und die Batterie
wie unten gezeigt einlegen. Den Batteriefachdeckel dann von unten wieder auf-
schieben, bis er einrastet.
Batterietypen:
- 9V AlMn Blockbatterie Typ 6LR 61; Betriebsdauer max. 40h
- 9V Lithium Blockbatterie; Betriebsdauer max. 100h
Schwache Batterieleistung wird durch die ‘’BAT’’-Anzeige links
oben im Display signalisiert. Ist die Batterie verbraucht, schaltet
das Gerät aus.
Bei der Entsorgung alter Batterien bitte Hinweis in Abschnitt 6
"Wartung und Service" beachten!
Wiederaufladbare Akkus sind zum Laden aus dem Gerät zu neh-
men und geeignete, handelsübliche Ladegeräte zu verwenden.
