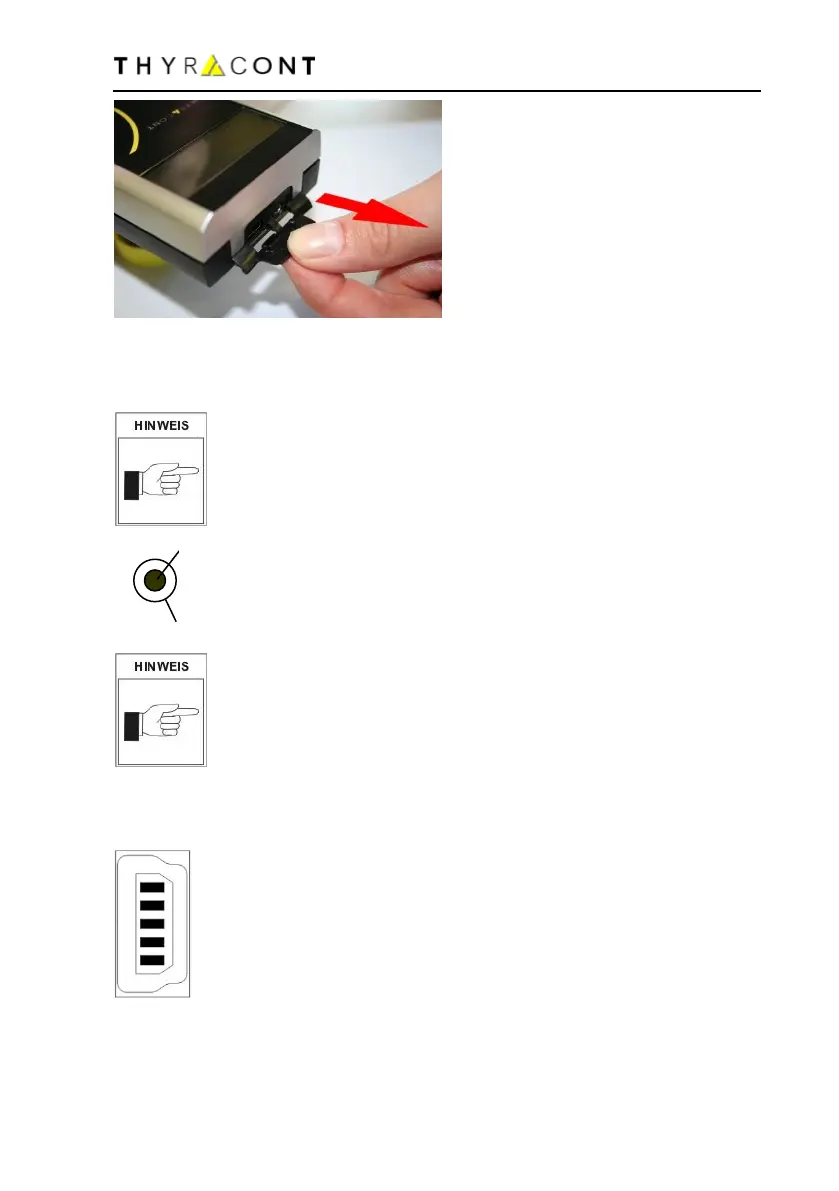

Die Buchsen für Steckernetzteil und
USB liegen hinter einem Staub-
schutzdeckel.
Zum Öffnen den Deckel aufklappen
und ein kleines Stück herausziehen!
Betrieb mit Netzadapter
Das VD84 kann alternativ zum Batteriebetrieb mit einem externen Steckernetz-
teil (Zubehör) 12…15V versorgt werden.
Beim Betrieb des Gerätes mit Steckernetzteil muss der Vakuum-
flansch leitend mit dem Schutzleiter verbunden werden, z.B.
durch Kontakt zur geerdeten Vakuumkammer mittels Metall-
Spannelement! Ansonsten kann es im Einzelfall zu Messwert-
Schwankungen kommen.
1:
2:
Klinkenbuchse 2,5mm
12…15 VDC
AGND
Eine eingelegte Batterie kann bei angeschlossenem Stecker-
netzteil im Gerät verbleiben.
Zum Aufladen von Akkus sind geeignete, handelsübliche Lade-
geräte zu verwenden.
3.5 USB Schnittstelle
1:
2:
3:
4:
5:
Minibuchse Typ B
VCC, +5V
Data –
Data +
GND
GND
Der USB-Anschluss kann mit einem PC verbunden werden, um z.B. in
Verbindung mit der Windows™ Software VacuGraph
TM
den Datenspeicher des
Vakuummeters auszulesen, Messungen zu dokumentieren oder das Gerät zu
konfigurieren.
2
1
