fornisce la temporizzazione al sistema e provvede all'elaborazio-
ne dei segnali d'entrata e a tutte le funzioni (comparazione,
temporizzazione, uscite, ecc.) necessarie per il funzionamento
del relè di protezione. Tutte le operazioni vengono eseguite ad
ogni interruzione, in modo che lo stato delle variabili interne e
delle variabili d'uscita venga aggiornato, con opportuni criteri di
ridondanza, con cadenza di un millisecondo.
L'interruzione che gestisce la comunicazione si occupa di:
- acquisire i dati provenienti dalla linea di comunicazione
seriale, quando viene riconosciuto il proprio indirizzo quale
destinatario del messaggio;
- trasmettere le informazioni richieste;
- gestire il protocollo di comunicazione.
Il protocollo (velocità, numero di bit, controllo di parità,
codifica ecc...) è di tipo MODBUS®; esso risulta essere ampia-
mente consolidato come protocollo utilizzato per bus di campo
e quindi adatto a funzionare in ambienti industriali perturbati. Il
dialogo SSG-unità di supervisione avviene in modalità HALF
DUPLEX con i relè SSG operanti come SLAVES, pertanto il
controllo del collegamento è di competenza dell'unità di
supervisione, mentre non è consentito ai relè collegati di interve-
nire sul collegamento in momenti diversi da quelli stabiliti dal
MASTER: cioè essi rispondono solo se interrogati.
Il programma principale (MAIN) gestisce il collegamento con
le due periferiche costituite dalla tastiera e dall'indicatore
alfanumerico. La sua funzione principale consiste nel colloquio
con l'operatore e precisamente:
- lettura dei valori delle grandezze misurate e delle altre
grandezze correlate;
- taratura dei parametri che determinano le caratteristiche di
funzionamento della protezione.
Grazie alla sua struttura, il firmware è in grado di gestire sia
il colloquio locale con l'operatore sia il colloquio a distanza con
l'unità centrale, senza per questo interrompere la sua funzione
quale relè di protezione.
Inoltre il programma MAIN provvede periodicamente alle
verifiche di tipo autodiagnostico riguardanti la memoria non
volatile (EEPROM) che contiene i dati di taratura del relè.
at each interruption cycle so that the status of inner variables and
output variables is updated with appropriate redundance criteri-
ons, at a rate of one millisecond.
The interruption which controls the communication provides
for:
- acquisition of data coming from the communication network
(when the address of the receiver of the message is acknoledged);
- transmission of the required data ;
- control of the communication protocol.
The protocol (speed, number of bits, parity check, coding, etc.)
is a MODBUS® type protocol, it risults be a firm on a large scale
as protocol used for field buses and thus suitable for operating in
industrial environments subject to disturbances. The SSG-
supervisor unit dialogue is performed in HALF DUPLEX mode, with
SSG relays operating as SLAVES; thus the control of the connection
is performed by the supervisor unit, while the relays are not allowed
to intervene on the connection at times different from those
established by the MASTER, i.e. they answer only if interrogated.
The main program (MAIN) controls the communication with the
two peripherals, which consist of the keyboard and the
alphanumerical indicator. Its main function consists of dialogue
with the operator, that is, to be more precise:
- reading the values of the measured quantities and other
related quantities;
- setting the parameters which determine the operation
characteristics of the protection.
Thanks to its structure, the firmware can control both the local
dialogue with the operator and the remote dialogue with the
central unit, without interrupting its function as a protection relay.
It is worth to remember that the MAIN firmware provides
periodically for a diagnostic checking upon the non-volatile
memory (EEPROM), which saves all the information regarding the
setting parameters of the relay.

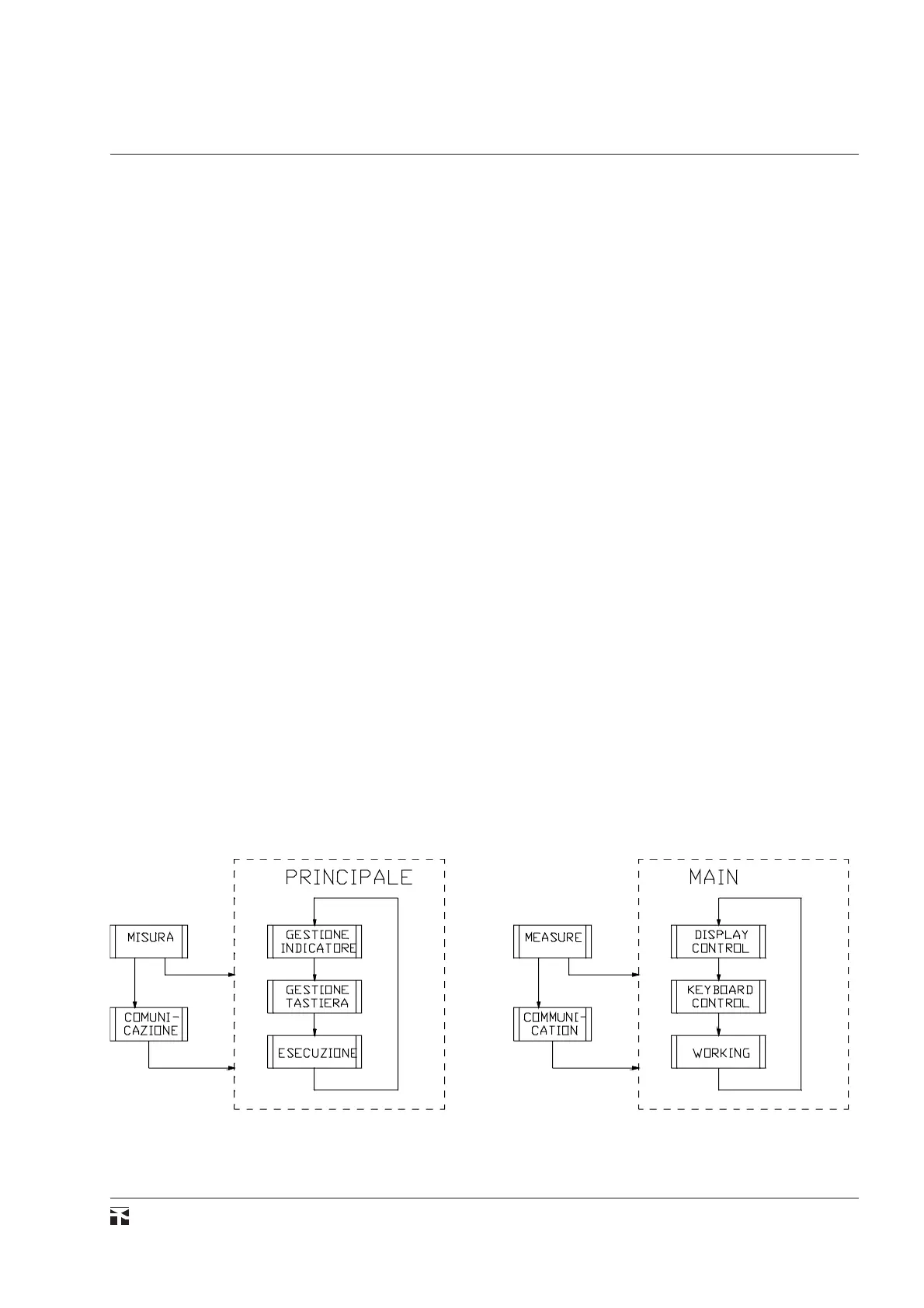

fig.23
