Per quanto riguarda la seconda soglia, che è a tempo indipenden-
te, il valore di taratura si ottiene dividendo il valore di soglia per la
corrente nominale dei TA:
I >> = 4 500 / 750 I
N
= 6 I
N
Nell'esempio rappresentato non viene utilizzata la terza soglia
I >>> che sarà quindi disabilitata mediante il sottomenù
MODE,BANK A (o B).
Si può procedere quindi alle operazioni di taratura del relè:
- premere il tasto SET, mantenendolo premuto;
- premere momentaneamente il tasto RESET;
- rilasciare il tasto SET, per cui appare sul display il messaggio
MODE,COMMON;
- premere più volte il tasto
, fino ad ottenere il messaggio 50-
51,BANK A ( o B);
- premere il tasto ENTER, per cui appare sul display il valore
di taratura per la prima soglia, ad esempio
I> = 0.525 In
- premere il tasto ENTER, per cui l'indicazione detta sopra diventa
lampeggiante;
- premere il tasto
in modo permanente e successivamente
più volte in modo momentaneo, fino ad ottenere la taratura
desiderata (il fatto che sia rappresentato il simbolo del valore di
soglia
I > e non quello del valore di riferimento I
S
, non deve
As regards the second threshold, which is an independent time
threshold, the setting value is obtained by dividing the threshold
value by the nominal current of the current transformers:
I >> = 4 500 / 750 I
N
= 6 I
N
In this example the third threshold I >>> is not required; then
it will be disabled through the submenu MODE,BANK A (or B).
Then the setting procedure of the SSG relay can be carried out:
- press the SET key, permanently;
- press momentarily the key RESET;
- release the key SET, then the display will show the message
MODE,COMMON;
- press several times the
key, until the message 50-51,BANK
A ( or B) will appear;
- press the ENTER key, then the display will show the setting
value for the first threshold, for example:
I> = 0.525 In
- press the ENTER key, then the above message will start
flashing;
- press the
key first continuously and then several times
momentarily until the desired setting value is obtained (the fact the
symbol of the threshold value
I > is represented instead of that of
the reference value
I
S
must not cause any worry as this symbol will

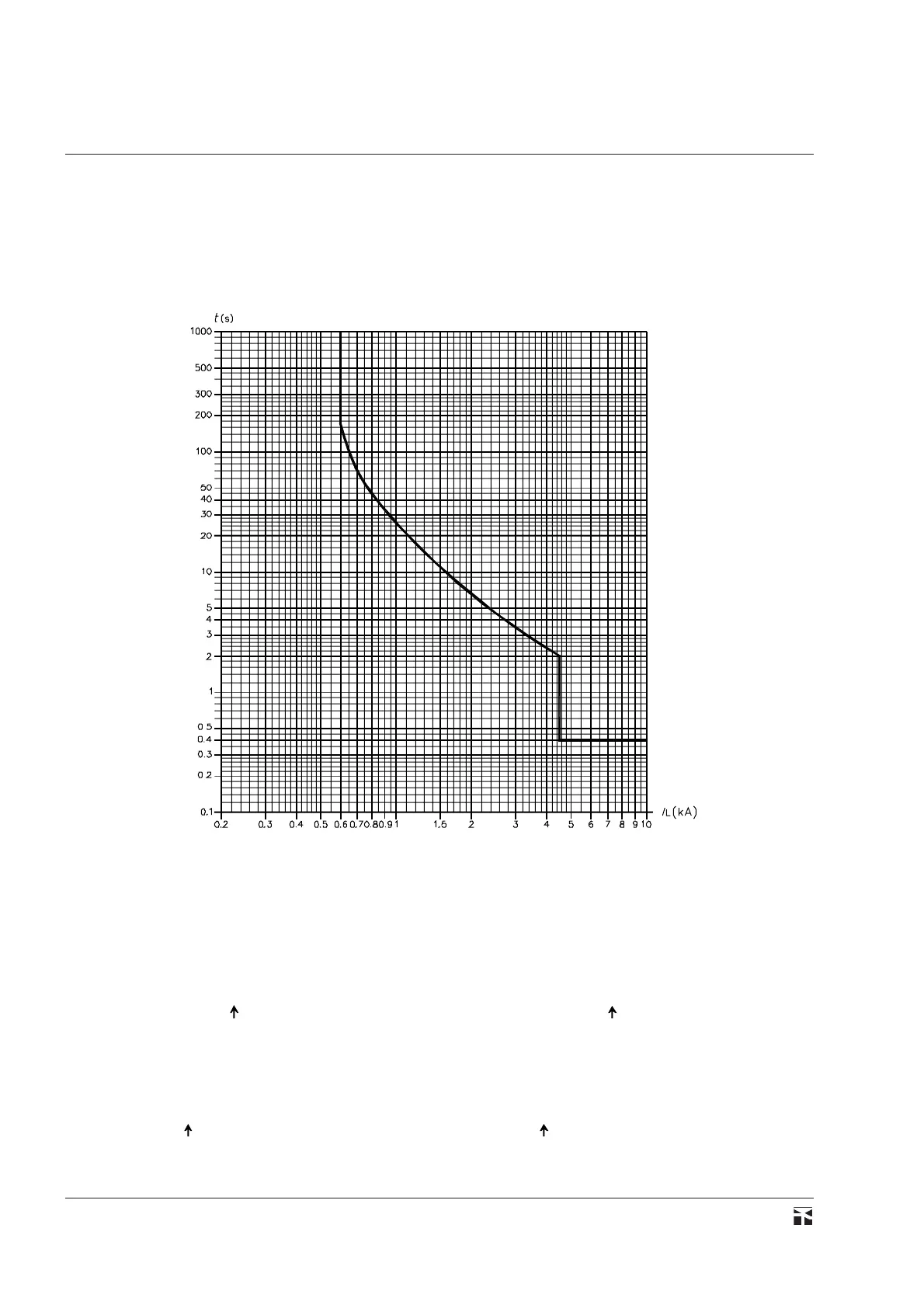

Fig. 37
