IM2019
41

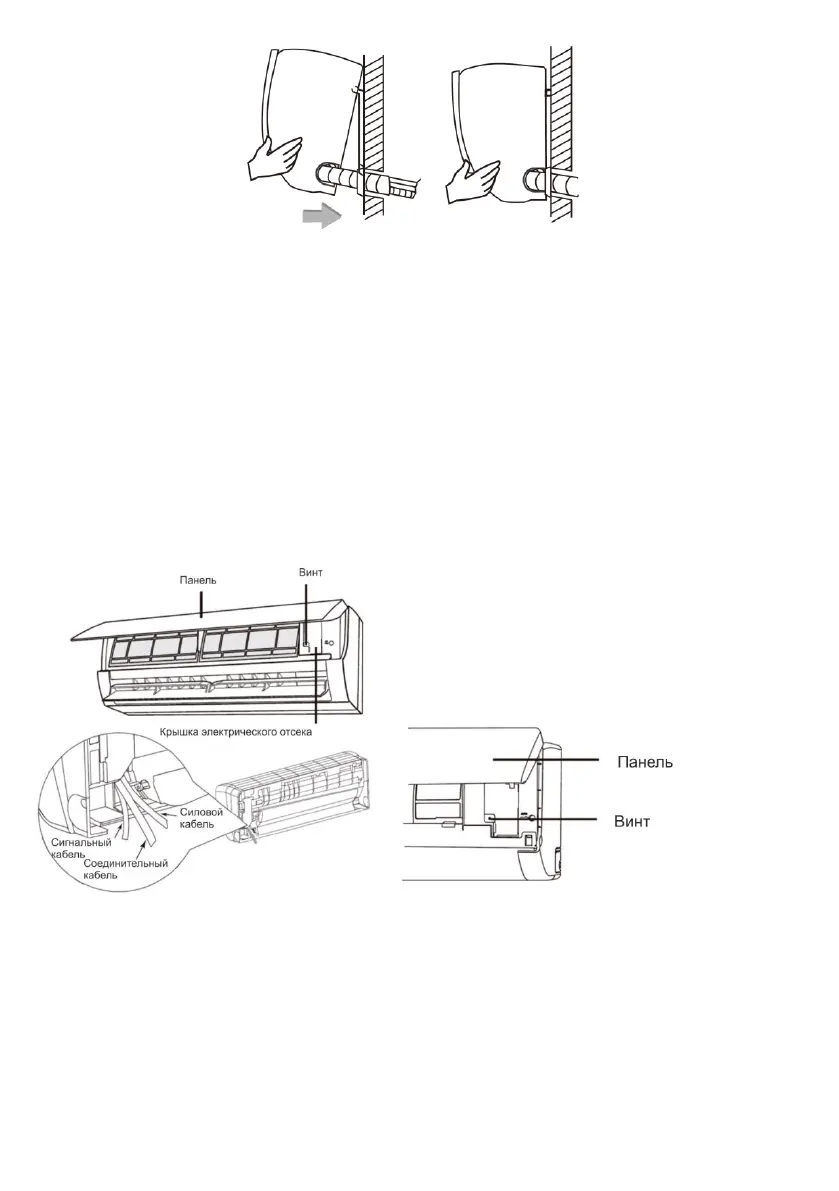

Рисунок 9
Подключение соединительного кабеля
1. Откройте панель, снимите винт с сервисной крышки, удалите ee.
2. Проведите соединительный шнур через отверстие для кабеля на задней части
внутреннего блока и затем вытащите его с противоположной стороны.
3. Снимите скобу крепления электропроводки; подсоедините соединительный шнур
согласно принципиальной электрической схеме; затяните винт и зафиксируйте
соединительный шнур скобой крепления электропроводки.
4. Установите крышку на место и затяните винт
5. Закройте панель
Рисунок 10 Рисунок 11
