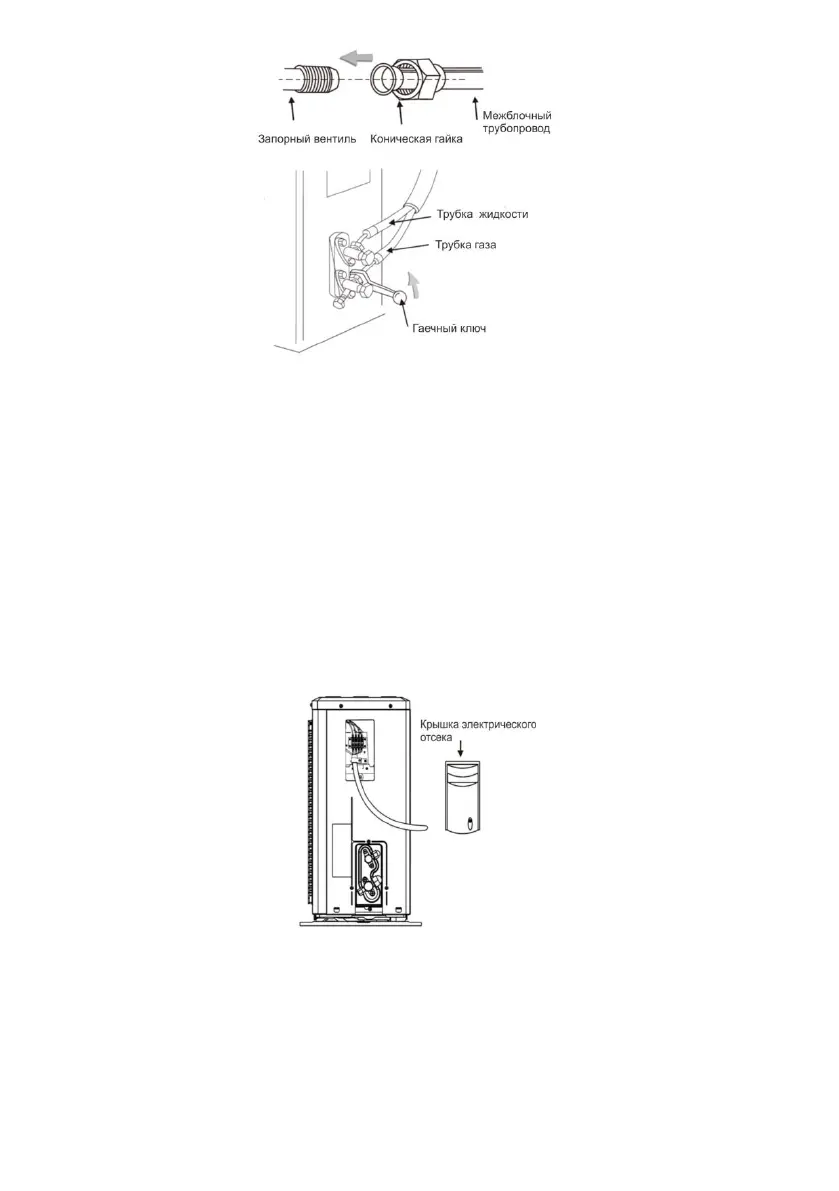

Рисунок 13
Соединение проводов
1. Ослабьте винты и удалите крышку электрического отсека с прибора.
2. Подключите кабели к соответствующим клеммам клеммной колодки наружного блока
(см. принципиальную электрическую схему), и, если есть сигналы, подключенные к
штекеру, проведите стыковое соединение.
3. Заземляющий провод: выньте заземляющий винт из электрического кронштейна,
насадите конец заземляющего провода на заземляющий винт и вверните его в отверстие
для заземления.
4. Надежно закрепите кабель с помощью крепежа.
5. Поставьте крышку электрического отсека на место и закрепите ее винтами
Рисунок 14
Вакуумирование холодильного контура
Метод выгрузки хладагента из внешнего блока:
После завершения бокового подсоединения трубы, выполните следующие действия
