Français
24 © Titan Tool Inc. Tous droits réservés.

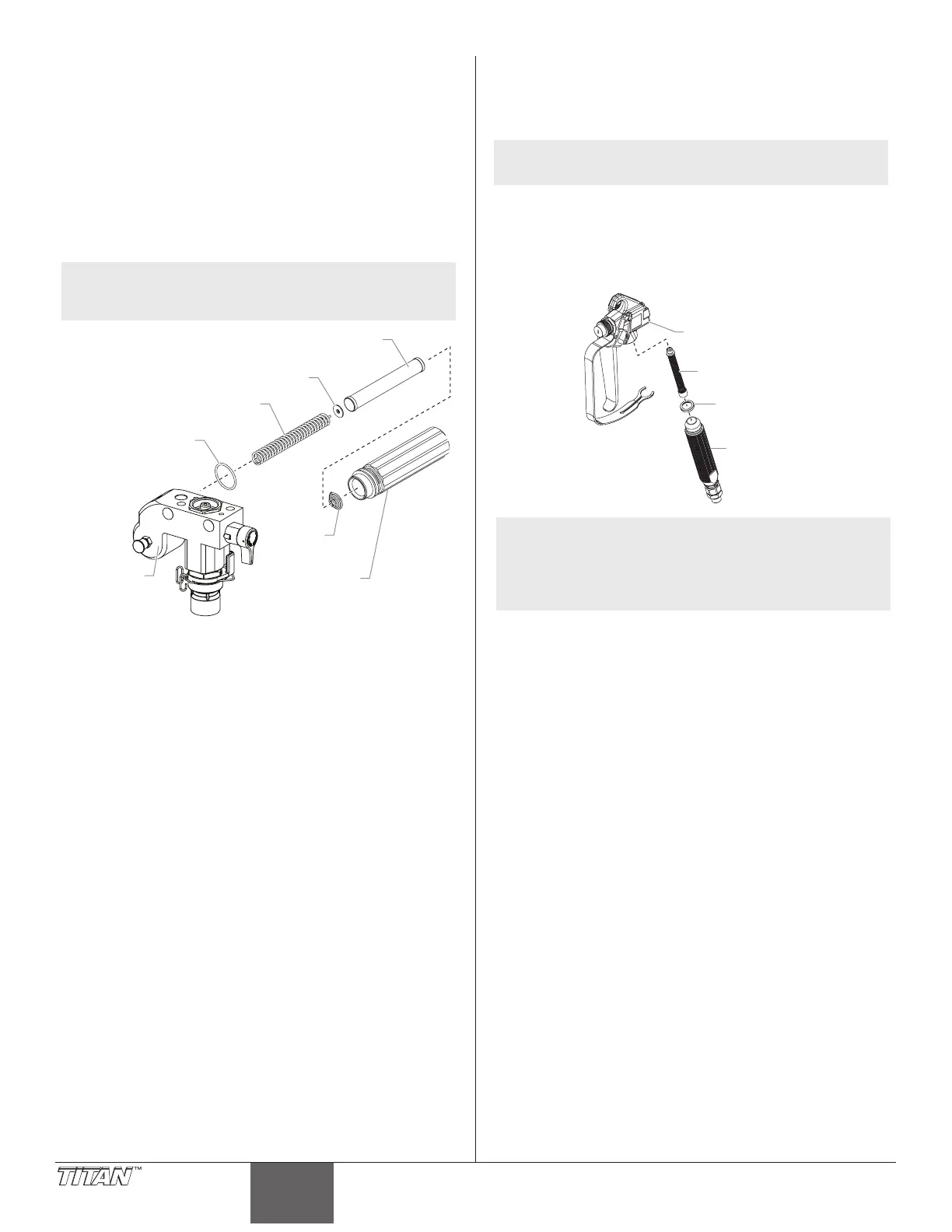

Remplacementdesltres
Filtre de pompe
1. Dégager et retirer le logement du ltre.
2. Retirer le lter du ressort du support de ltre.
3. Inspecter le ltre; le nettoyer ou le remplacer au besoin.
4. Inspecter le joint; le nettoyer ou le remplacer au besoin.
5. Faites glisser le nouveau ltre ou nettoyer le ltre au
cours du support avec le soutien de l’adaptateur en place.
oussez le ltre dans le centre de la bloc pompe.
6. Glisser le logement sur le ltre et le visser solidement sur
le bloc pompe.
NOTA: Leltredelogementdevraientêtreserrésla
main,maisassurez-vousquelelogementdultre
est assise pleinement dans le bloc pompe.
Bloc pompe
Ressort
du filtre
Logement
du filtre
Joint torique
Ressort du
support de filtre
Filtre
Adaptateur
Filtre de pistolet
1. Déverrouiller la détente du pistolet.
2. Dégager et retirer la poignée du corps du pistolet.
3. En tournant vers la droite, dévisser le ltre du corps.
NOTA: Leletageàgaucherequiertqu’ontourneversla
droite pour dévisser.
4. En tournant vers la gauche, visser le ltre nettoyé ou de
rechange sur le corps.
5. S’assurer que le joint de la poignée soit bien placé et
visser solidement cette dernière sur le corps.
6. Verrouiller la détente du pistolet.
Poignée
Joint
de la poignée
Filtre
Corps du
pistolet
NOTA: Pour obtenir plus de détails, se renseigner
sur les numéros de pièce ou voir des dessins
d’assemblage à plus grande échelle, se
reporter au manuel de l’utilisateur du pistolet à
dépression professionnel LX-80 (no 313-2293).
