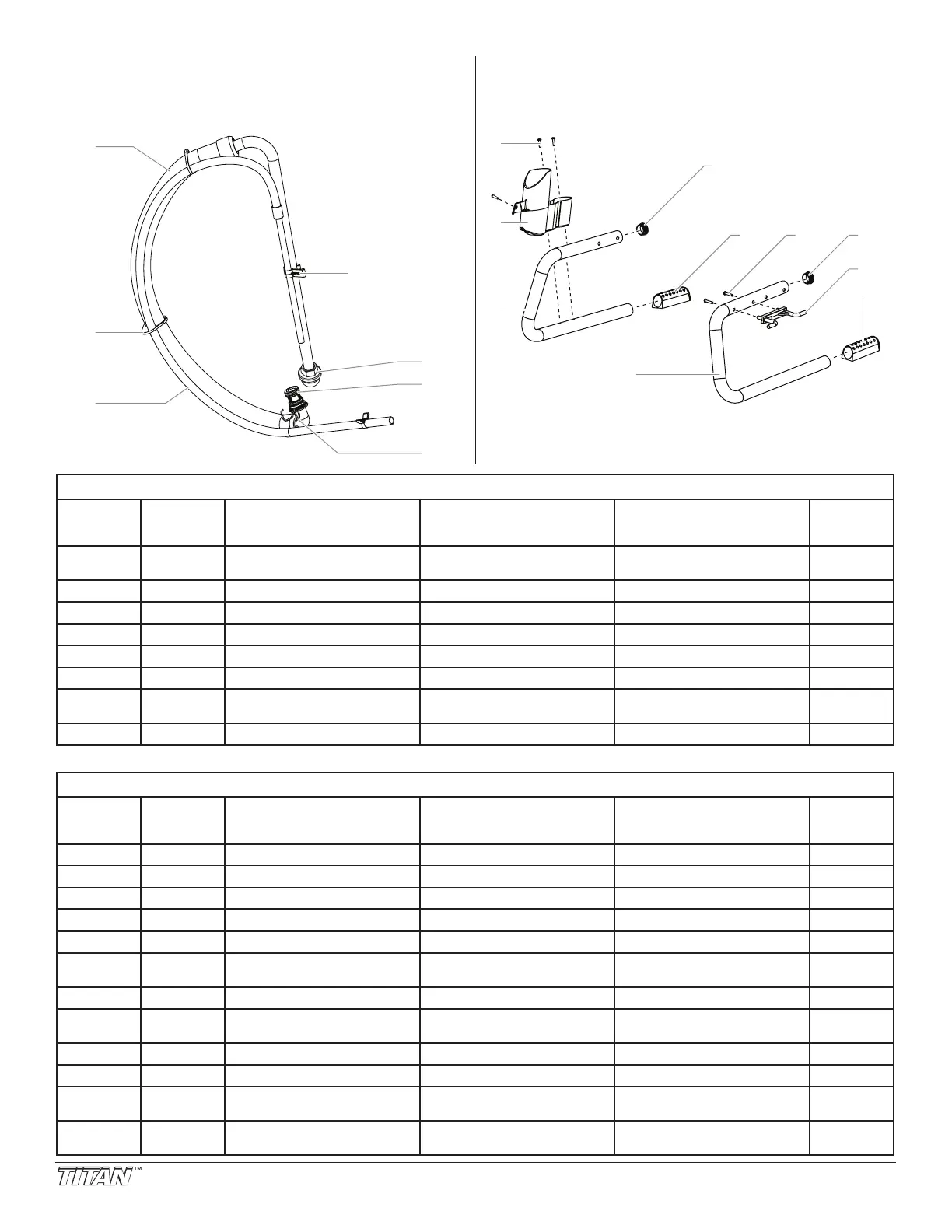

Titan Tool 440 - Ensamblaje de la Soporte; Ensamblaje del Juego de Succión (Soporte); Ensemble Daspiration (Support); Ensemble de Support

40 © Titan Tool Inc. All rights reserved.
SuctionSetAssembly•Ensembled’aspiration•
Ensamblaje del juego de succión
P/N 704-300
SkidAssembly•Ensembledesupport•
Ensamblaje de la soporte
1
3
2
4
7
6
5
SuctionSetAssembly•Ensembled’aspiration•Ensamblajedeljuegodesucción
Item
Article
Articulo
Part No.
Nº de piéce
Pieza No.
English
Description
Français
Description
Español
Descripción
Quantity
Quantite
Cantidad
1 805-257 Siphon tube assembly (includes
items 1-4)
Ensemble d’aspiration
(comprend les articles 1-4)
Ensamblaje del juego de succión
(incluye articulos 1-4)
1
2 9850638 Tie wrap Cord d’amarrage Amarra 2
3 805-259 Retun tube Tube de retour Tubo de retorno 1
4 0279459 Clip Agrafe Sujetador 1
5 700-805 Inlet screen Crépine d’entrée Malla de entrada 1
6 704-121 O-ring Joint torique Junta tórica 2
704-109 O-ring (for hot solvents, optional) Joint torique pour solvants
chauds (facultatif)
Junta tórica (para solventes
calientes, opcional)
7 704-127 Retaining clip Agrafe de retenue Sujetador de retención 1
1
4
56 7
8
9
2
3
10
SkidAssembly•Ensembledesupport•Ensamblajedelasoporte
Item
Article
Articulo
Part No.
Nº de piéce
Pieza No.
English
Description
Français
Description
Español
Descripción
Quantity
Quantite
Cantidad
1 9805267 Drip cup screw Vis de cuvette d’égouttage Tornillo de recipiente de goteo 3
2 805-343 Drip cup Cuvette d’égouttage Recipiente de goteo 1
3 805-328 Leg, right Patte, droite Pata, derecha 1
4 0294635 Plug Fiche Tapón 1
5 805-342 Foot Pied Pie 1
6 700-642 Cord wrap screw Vis de embobineur Tornillo de soporte para envolver
el cable eléctrico
2
7 0294635 Plug Fiche Tapón 1
8 805-372 Cord wrap Embobineur de cordon Soporte para envolver el cable
eléctrico
1
9 805-342 Foot Pied Pie 1
10 805-237 Leg, left Patte, gauche Pata, izquierda 1
805-213 Left leg assembly (includes
items 6-10)
Ensemble de patte, gauche
(comprend articles 6-10)
Ensamblaje de pata, izquierda
(incluye articulos 6-10)
805-214 Right leg assembly (includes
items 1-5)
Ensemble de patte, droite
(comprend articles 1-5)
Ensamblaje de pata, derecha
(incluye articulos 1-5)
