© Titan Tool Inc. Todos los derechos reservados. 35
Reemplazo de empaquetaduras de la sección de
líquidos
1. Quite los ensamblaje de la válvula de pie usando los
pasos del procedimiento “Servicio de las válvulas” anterior
NOTA: La válvula de salida no tiene que ser desmontadas
del vástago para este procedimiento.

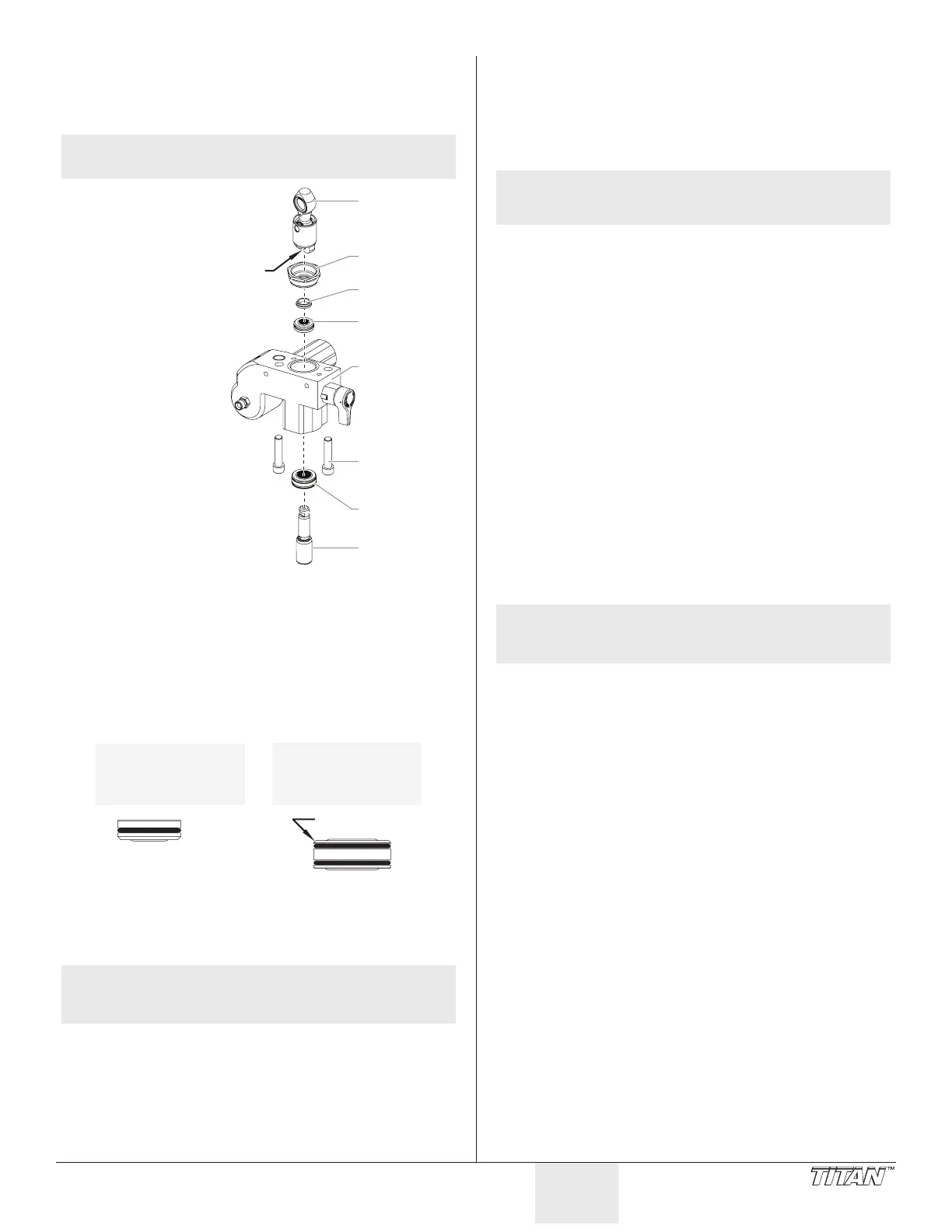

Vara
conectora
Tuerca de
retención
Guía del
pistón
Empaquetadura
superior
Bloque de
la bomba
Empaquetadura
inferior
Tornillo de
montaje del
bloque de
la bomba
Vara del
pistón
Ranura
en T
2. Usando una llave
hexagonal de
3/8 de pulgada,
suelte y retire
los dos tornillos
de montaje del
bloque de la
bomba.
3. Baje el bloque
de la bomba
aproximadamente
1/2 pulgadas de la
caja de la bomba.
4. Deslice el bloque
de la bomba y la
vara del pistón
hacia adelante
hasta que la vara
del pistón quede
fuera de la ranura
en T de la vara
conectora.
5. Deslice la vara del
pistón a través de
la parte inferior del bloque de la bomba.
6. Suelte y quite la tuerca de retención y la guía del pistón
del bloque de la bomba.
7. Retire las empaquetaduras superior e inferior del bloque
de la bomba.
8. Limpie el bloque de la bomba e instale las
empaquetaduras nuevas superior e inferior. Consulte la
ilustración a continuación para ver la orientación correcta
de las empaquetaduras.
Instale la empaquetadura
superior con el reborde
levantado y la junta tórica
apuntando hacia abajo.
Junta tórica
Reborde levantado
Borde biselado
Instale la empaquetadura
inferior con borde
biselado hacia arriba.
9. Inspeccione la vara del pistón en busca de desgaste y
cámbiela si es necesario.
10. Vuelva a montar el ensamblaje de la válvula de salida en
la vara del pistón. Apriete la caja de la válvula de salida
con una llave hasta que quede rme.
NOTA: Use la ranura en T de la vara conectora para
sostener en su sitio la vara del pistón mientras
asegura la caja de la válvula de salida.
IMPORTANTE: Nunca use una llave en el pistón mismo.
Esto podría dañar el pistón y causar fugas.
11. Inserte la guía del pistón en la tuerca de retención.
Atornille la tuerca de retención en el bloque de la bomba
hasta que quede rme manualmente.
12. Deslice la herramienta de la guía del pistón (incluida en
el juego para reemplazar empaquetaduras) sobre la parte
superior de la vara del pistón a través de la parte inferior
del bloque de la bomba. Usando un mazo de goma,
golpee la parte inferior de la vara del pistón ligeramente
hasta que ésta quede en posición dentro del bloque de la
bomba.
NOTA: Recubra la herramienta de la guía del pistón y la
vara del pistón con grasa antes de insertarlas en
el bloque de la bomba.
13. Usando una llave, apriete la tuerca de retención
rmemente.
14. Deslice la parte superior de la vara del pistón dentro de la
ranura en T en la vara conectora.
15. Ponga el bloque de la bomba debajo de la caja de la
bomba y empújelo hacia arriba hasta que descanse contra
la caja de la bomba.
16. Instale los tornillos de montaje del bloque de la bomba a
través del bloque de la bomba y dentro de la caja de la
bomba. Apriete rmemente.
17. Vuelva a montar el ensamblaje de la válvula de pie en el
bloque de la bomba.
18. Inserte el codo del ensamblaje del juego de succión
dentro de la parte inferior de la válvula de pie. Ponga el
soporte de retención en la válvula de pie para asegurar el
conjunto de succión.
19. Instale la manguera de retorno en el bloque de la bomba y
apriete rmemente.
20. Ponga la cubierta frontal de la caja de la bomba y
asegúrela en posición usando los cuatro tornillos de la
cubierta frontal.
21. Encienda el rociador siguiendo el procedimiento de la
sección “Operación” de este manual y revise si hay fugas.
NOTA: Se ofrece el juego para reemplazar
empaquetaduras N/P 704-586. Para obtener
óptimos resultados use todas las piezas
suministradas en este juego.
