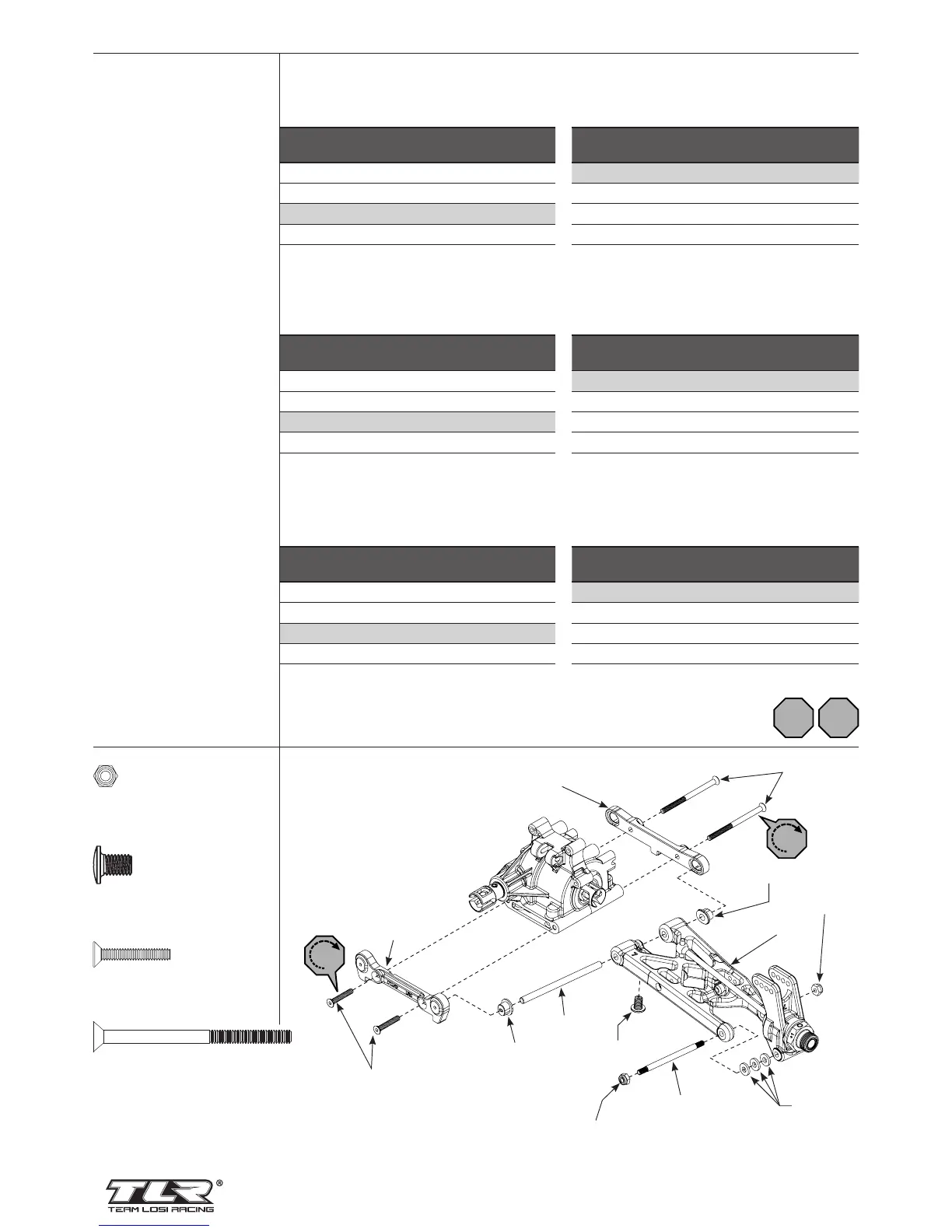

TLR EIGHT 4.0 - Page 34

D-06
34
L
R
L
R
L
LOSA6302 x 2
L 5-40 x 1/4”
LOSA6272 x 2
5-40 x 3/4”
TLR245000 x 1
10-32 x 7.50mm
LOSA6274 x 2
5-40 x 1-7/8”
TLR244028
TLR244028
LOSA6272
LOSA1756
LOSA1756
LOSA6302
TLR244012
TLR245000
LOSA4453
LOSA6302
TLR244008
LOSA6274
TLR244011
RÉGLAGE DU
PINCEMENT ARRIÈRE
Position de
l’insert
Numéro de
l’insert
Pincement
arrière total
Intérieur 1 2°
Intérieur 0.5 2.5°
Milieu 0 3°
Extérieur 0.5 3.5°
Extérieur 1 4°
RÉGLAGE DE L’ANTI-CABRAGE
Position de
l’insert
Numéro de
l’insert
Anti-cabrage
total
Haut 1 4°
Haut 0.5 3.5°
Milieu 0 3°
Bas 0.5 2.5°
Bas 1 2°
REGOLAZIONE
CONVERGENZA POSTERIORE
Posizione
inserim.
Numero inserim. Convergenza
tot.
Interno 1 2°
Interno 0.5 2.5°
Centrale 0 3°
Esterno 0.5 3.5°
Esterno 1 4°
ANTI SQUAT
EINSTELLUNG HINTEN
Posizione
inserim.
Numero inserim. Anti-Squat tot.
Superiore 1 4°
Superiore 0.5 3.5°
Centrale 0 3°
Inferiore 0.5 2.5°
Inferiore 1 2°
FR
IT
AJUSTE CONVERGENCIA
TRASERA
Posición
Casquillo
Casquillo
Número
Total
Convergencia
Dentro 1 2°
Dentro 0.5 2.5°
Medio 0 3°
Fuera 0.5 3.5°
Fuera 1 4°
AJUSTE ANTI-
HUNDIMIENTO TRASERO
Posición
Casquillo
Casquillo
Número
Total Anti-
hundimiento
Arriba 1 4°
Arriba 0.5 3.5°
Medio 0 3°
Abajo 0.5 2.5°
Abajo 1 2°
ES
