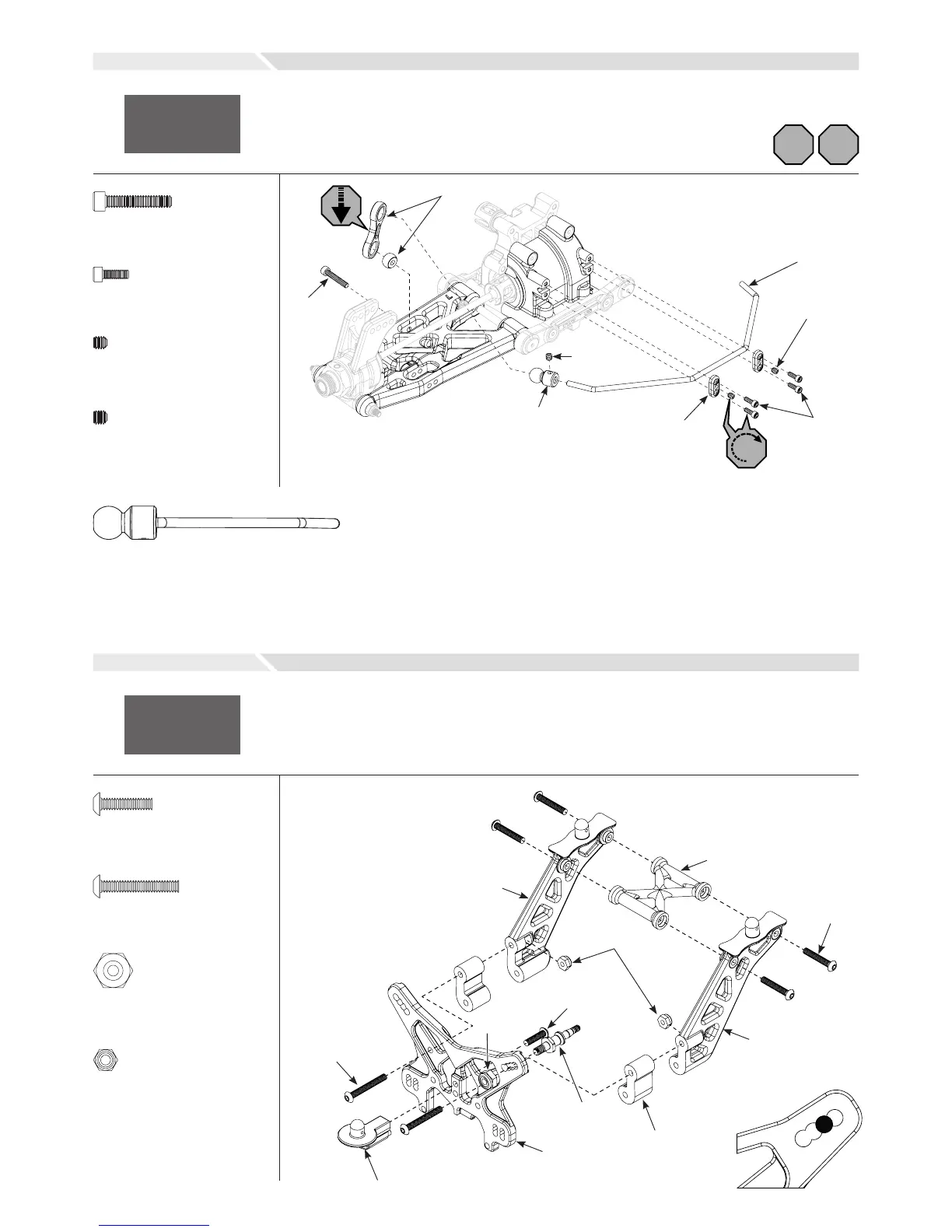

TLR EIGHT 4.0 - Wing Mount Assembly

D-08
D-07
D-08
35
D-7
EN Sway Bar Assembly
DE Zusammenbau des Querstabilisator
FR Installation de la barre stabilisatrice
IT Assemblaggio barra oscillante
ES Montaje de barra estabilizadora
D-8
EN Wing Mount Assembly
DE Zusammenbau Dämpferbrücke - Flügelhalter
FR Assemblage du support d’aileron
IT Assemblaggio supporto alettone
ES Montaje del soporte de alerón
EN Install the Sway Bar Ball onto the
Sway Bar Wire until the end of
the wire is flush with the ball as
pictured above.
DE Bauen Sie die Kugelpfanne des
Querstabilisators auf dessen
Gestängezug ein, bis das Ende des
Zuges bündig mit der Kugelpfanne
- wie oben abgebildet - abschließt.
FR Installez la rotule de barre
stabilisatrice sur la tige de barre
stabilisatrice jusqu’à ce qu’elle
soit à fleur de la rotule (figure ci-
dessus).
IT Inserire le sfere nella barra
oscillante finché il filo è allineato
con la parte superiore della sfera,
come si vede nel disegno qui sopra.
ES Colocar la bola de la estabilizadora
en la barra hasta que el extremo de
la barra esté alineado con la bola
como se muestra en el dibujo de
arriba.
L
R
L
R
L
TLR244010
TLR244026
TLR243035
LOSA4435
LOSA4435
LOSA4435
LOSA6279
LOSA4424
LOSA6311
LOSA6279
LOSA6278
LOSA6302
LOSA1750
LOSA6221
LOSA1750
LOSA6297
LOSA1750
LOSA4453
LOSA6227
LOSA1750
(2.3mm)
LOSA6221 x 2
4-40 x 5/8”
LOSA6227 x 2
C 4-40 x 1/8”
LOSA6297 x 2
F 5-40 x 1/8”
LOSA6278 x 1
5-40 x 1/2”
LOSA6279 x 6
5-40 x 3/4”
LOSA6311 x 2
8-32 x 11/32”
LOSA6302 x 2
5-40 x 1/4”
LOSA1750 x 4
2-56 x 1/4”
