TMEZON A233 - Pasos de Instalación

6.2 Ajustar dirección
Doble pestillo
Single
Asegúrese de que la flecha apunte a la posición correcta según las
diferentes mortajas.

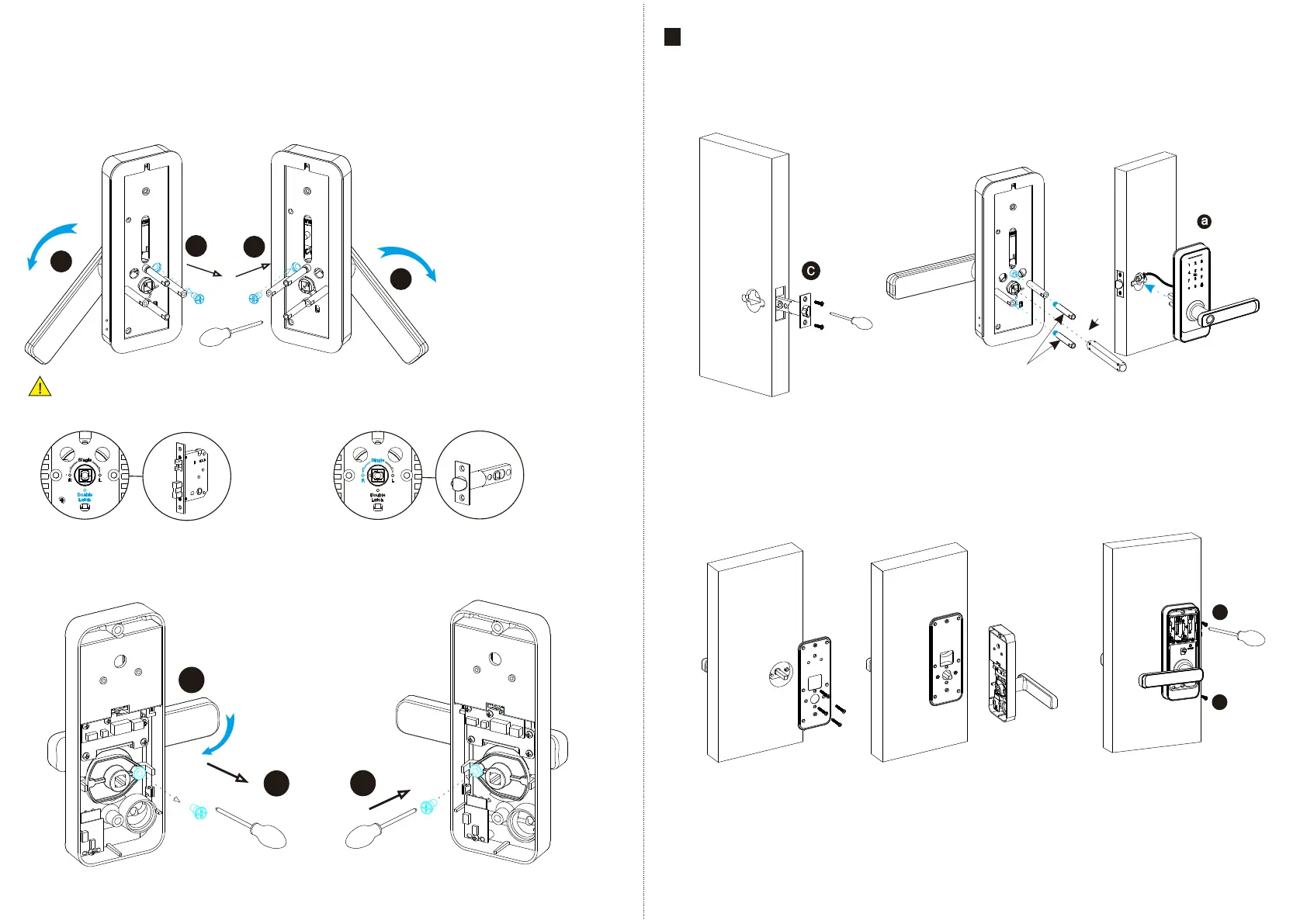

6.2.1.Ajustar de derecha a izquierda (panel frontal)
1. Gire la manija 45 grados.
2. Utilice la llave allen para quitar el tornillo como en la foto.
3. Gire la manija 270 grados en sentido antihorario.
4. Apriete el tornillo en la posición izquierda.
2
4
1
3
45°
270°
6.2.2.Ajuste de derecha a izquierda (panel trasero)
1. Utilice la llave Allen para quitar el tornillo en la posición correcta.
2. Gire la manija 180 grados en sentido antihorario.
3. Apriete el tornillo en la posición izquierda.
1
3
2
180°
ES -27 support@tmezon.comES - 28 support@tmezon.com
7
7.1 Montar la mortaja
Monte el pestillo (c) en la ranura
taladrada según la plantilla.
7.2 Ensamble el panel frontal
7.2.1 Apriete los dos postes con placa frontal.
7.2.2 Presione con fuerza el eje (h) en el orificio
del mango.
7.2.3 Pase el cable por el orificio y fije el panel
frontal(a) en la puerta.
PASOS DE INSTALACIÓN:
1
2
7.3 Fijar la placa trasera
Fijar la placa trasera en la parte trasera,
cruce el cable a través del orificio y
conéctelo con la placa PCB.
7.4 Reparar el panel trasero
Apriete el panel trasero con el panel frontal
con los tornillos largos como se muestra en
la foto.
f
g
