Raccordement à l'alimentation
52
FR
Rac
cord
eme
nt à
l'ali
men
tatio
n
Important! Raccordez votre TomTom LINK à
une tension automobile (12 V / 24 V / 36 V). Ne
le branchez pas sur un transformateur. Les
trois fils - terre, contact et phase PWR+
doivent être branchés.
1. Raccordez les fils de contact et de phase
PWR+ à deux fusibles rapides séparés 2 A.
2. Raccordez le fil de terre (marron) à la terre
(borne 31).
3. Puis raccordez le fil contact (noir) au
contact (borne 15).
4. Raccordez maintenant le fil PWR+ (rouge)
pour véhiculer le courant (borne 30).
5. Raccordez le fil SPEED (marron/noir) au
compteur kilométrique (facultatif).

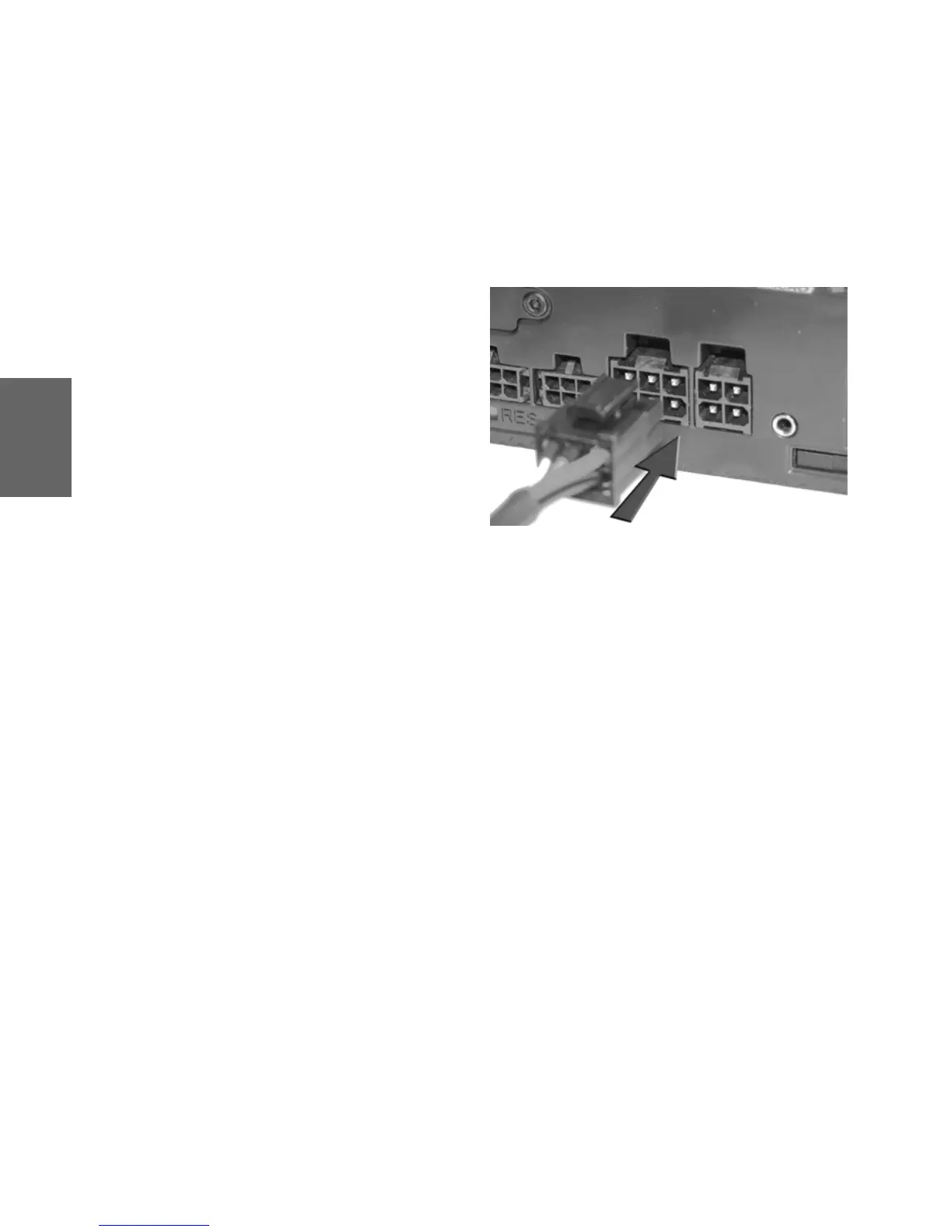

6. Puis, insérez la prise à 6 broches dans le
multiconnecteur du câble d'alimentation.
