Torex VAD 050 - Platzbedarf

12.03
1
TO.330 T. 9
VAD
-
-
-
-

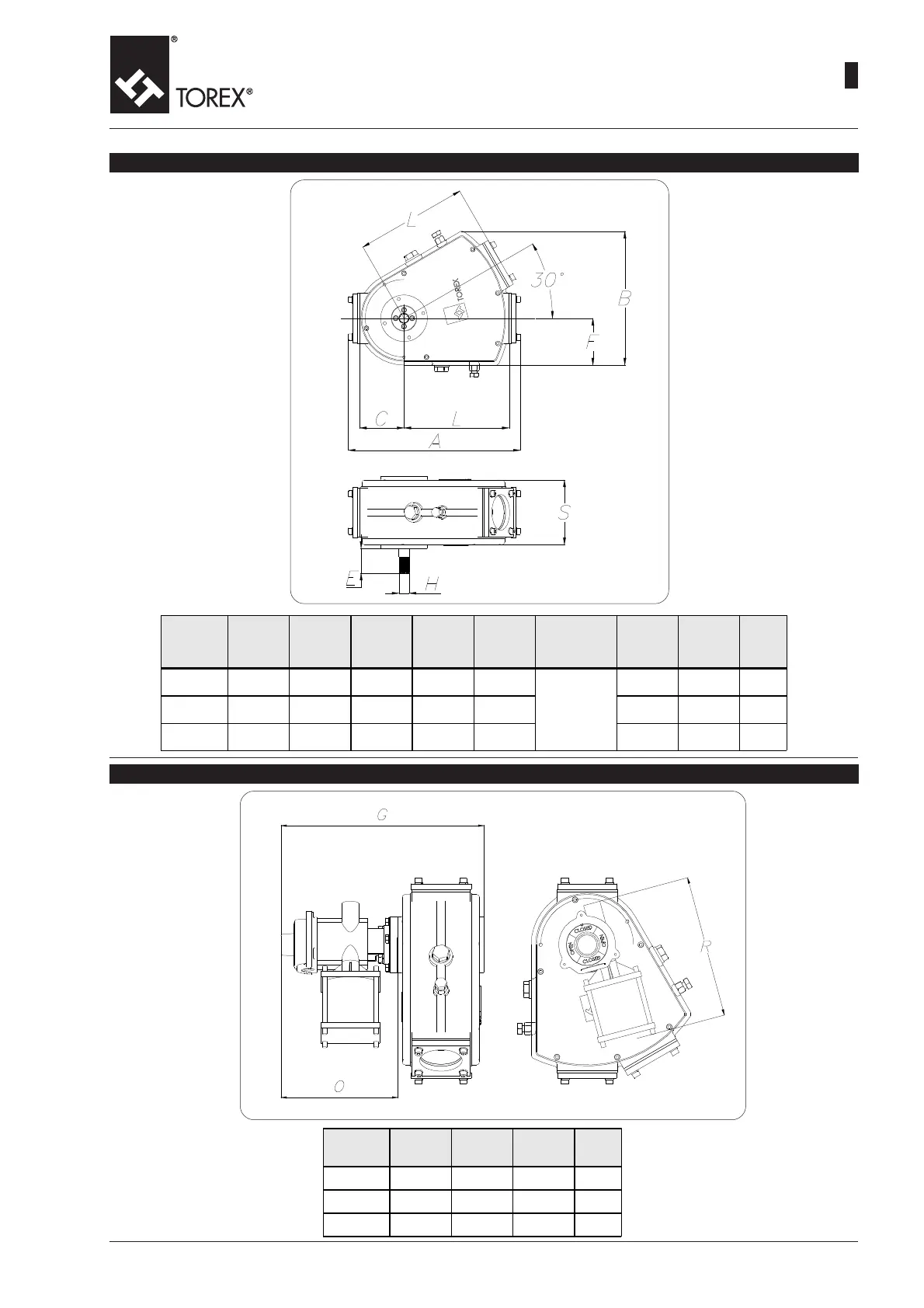

DIMENSIONS
PLATZBEDARF
ENCOMBREMENTS
INGOMBRI
Type
G
(mm)
O
(mm)
R
(mm)
kg
VAD 050
350 209 254 13.8
VAD 080
365 209 254 21.0
VAD 100
380 209 254 24.5
BARE SHAFT - FREIEM WELLENENDE - ARBRE NU - ALBERO NUDO
PNEUMATIC ACTUATOR - PNEUMATIKANTRIEB - ACTIONNEUR PNEUMATIQUE - ATTUATORE PNEUMATICO
Type
A
(mm)
B
(mm)
C
(mm)
E
(mm)
F
(mm)
H
DIN 5482
(mm)
L
(mm)
S
(mm)
kg
VAD 050
289 224 75 52.5 80
toothing
Verzahnung
dentature
dentatura
22x19
170 122 10.5
VAD 080
368 287 95 52.5 100 225 135 17.5
VAD 100
393 311 105 52.5 110 240 155 21.0
