DIRECTIVES DE MONTAGE
Pour empêcher de retirer la colonne de la base, utilisez un marteau et un poinçon à extrémité plate pour
enfoncer la patte de la chandelle vers la colonne, sans y toucher. Si la Certaines chandelles sont munies d’un
boulon au lieu de la patte. Dans ce cas, le boulon peut être leté vers la colonne jusqu’à son plus bas niveau.
Article No: T42002,T42002-1 T42002X, T43002, T43002-1,T43002X,T43006, T46002, T46002-1
1. Posez la barre à cliquet dans le cadre (g. 1) et la partie encliquetée de la barre alignée avec le cliquet de
verrouillage (butoir).
2. Déplacez la barre à cliquet à sa position la plus basse en soulevant la poignée de blocage, libérant ainsi
le butoir et en guidant la barre vers le bas (g. 2).
3. Pliez la patte de métal à la (g. 3) à l’aide d’un marteau et d’un poinçon. Cela empêche la séparation
imprévue de la barre à cliquet du cadre de base.
Article No: T412002, T412002-1
1. Posez la barre à cliquet dans le cadre (g. 1) et la partie encliquetée de la barre alignée avec le cliquet de
verrouillage (butoir).
2. Déplacez la barre à cliquet à sa position la plus basse en soulevant la poignée de blocage, libérant ainsi
le butoir et en guidant la barre vers le bas (g. 2).
3. Serrant le boulon (Fig. 3) en utilisant une clé. Ceci aidera à éviter la séparation accidentelle de la barre à
cliquet de la base du châssis.

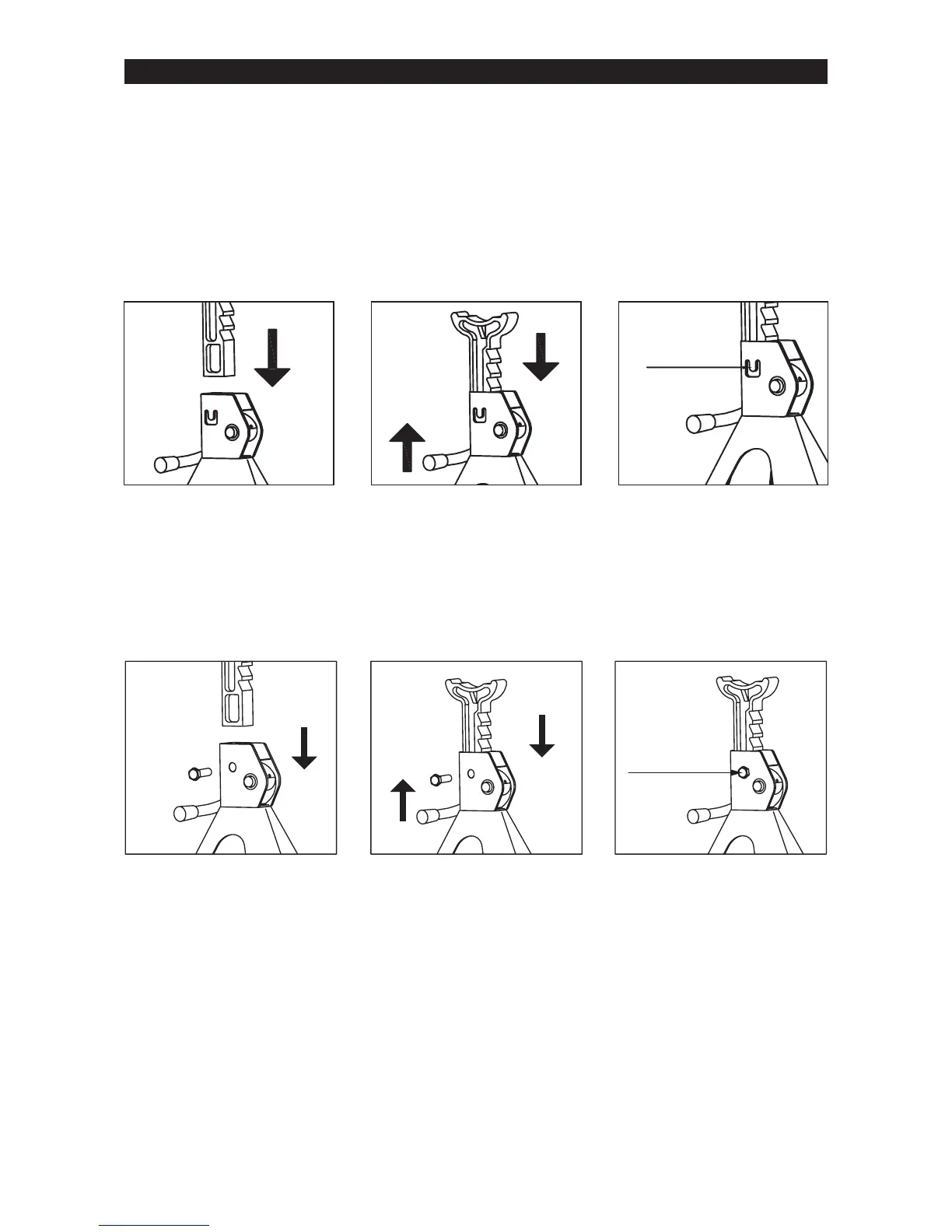

Attache
métallique
Fig.1 Fig.2 Fig.3
g.1 g.2 g.3
Serrant le
boulon
