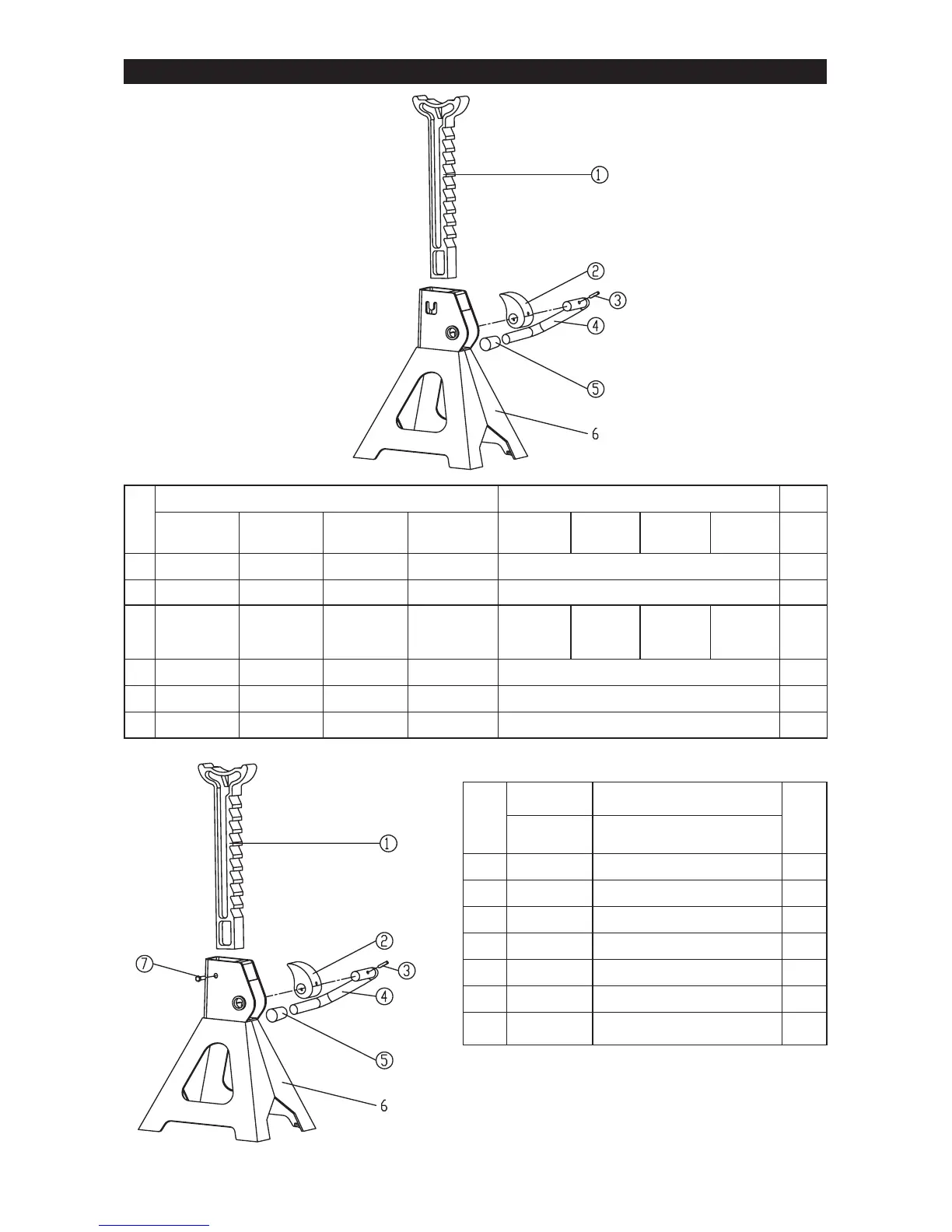

SCHÉMA DE MONTAGE
La température de fonctionnement sécuritaire se situe
entre 4°C et 41°C (40°F et 105°F)
#
No de pièce Description Qtée
T42002
T42002-1
T43002
T43002-1
T43006
T43006-1
T46002
T46002-1
T42002
T42002-1
T43002
T43002-1
T43006
T43006-1
T46002
T46002-1
1 T42002C-1 T43002C-1 T43006-1 T46002C-1
Barre à cliquet
1
2 T42002-4 T43002-4 T43006-4 T46002-4
Cliquet de blocage
1
3 GB879-4X25 GB879-4X30 GB879-4X30 GB879-4X30
Axe creux
fendu
Ø4x25mm
Axe creux
fendu
Ø4x30mm
Axe creux
fendu
Ø4x30mm
Axe creux
fendu
Ø4x30mm
1
4 T42002-7 T42002-7 T42002-7 T46002-7
Poignée de fermeture
1
5 T42002-6 T42002-6 T42002-6 T46002(CQ)-6
Manche de la poignée
1
6
Châssis
1
#
No de pièce Description
Qtée
T412002
T412002-1
T412002
T412002-1
1 T412002-1
Barre à cliquet
1
2 T412002-4
Cliquet de blocage
1
3 GB879-5X35
Axe creux fendu
Ø5x35mm 1
4 T412002-7
Poignée de fermeture
1
5 T412002-6
Manche de la poignée
1
6
Châssis
1
7 GB5783
Boulon à tête hexagonale
M8x16mm
1
