INSTRUCCIONES DE ENSAMBLE
Con el n de prevenir que el poste sea removido de la base, use un martillo y un punzón plano para martillar
la lengüeta del gato hacia adentro, hacia el poste pero sin tocar el poste. Si el algunos pedestales están
equipados con un tornillo en vez de lengüeta. En este caso, se puede atornillar el tornillo hacia adentro hasta
que entre por completo.
Elemento: T42002,T42002-1 T42002X, T43002, T43002-1,T43002X,T43006, T46002, T46002-1
1. Instale la barra de matraca en el marco (g. 1) con la parte de la matraca alineada con el trinquete de
jación (tarugo).
2. Mueva la barra de matraca a su posición más baja levantando la manivela de jación, soltando así el
tarugo y guiando la barra hacia abajo (g.2).
3. Doble la lengüeta metálica hacia adentro (g. 3) usando un martillo y un punzón plano. Esto ayudará a
evitar la separación inadvertida de la barra de matraca del marco base.
Elemento: T412002, T412002-1
1. Instale la barra de matraca en el marco (g. 1) con la parte de la matraca alineada con el trinquete de
jación (tarugo).
2. Mueva la barra de matraca a su posición más baja levantando la manivela de jación, soltando así el
tarugo y guiando la barra hacia abajo (g.2).
3. Ajustando el perno (Fig.3) usando una llave de ajuste. Esto ayudará a evitar que la barra del trinquete se
separe inadvertidamente de la base del armazón.

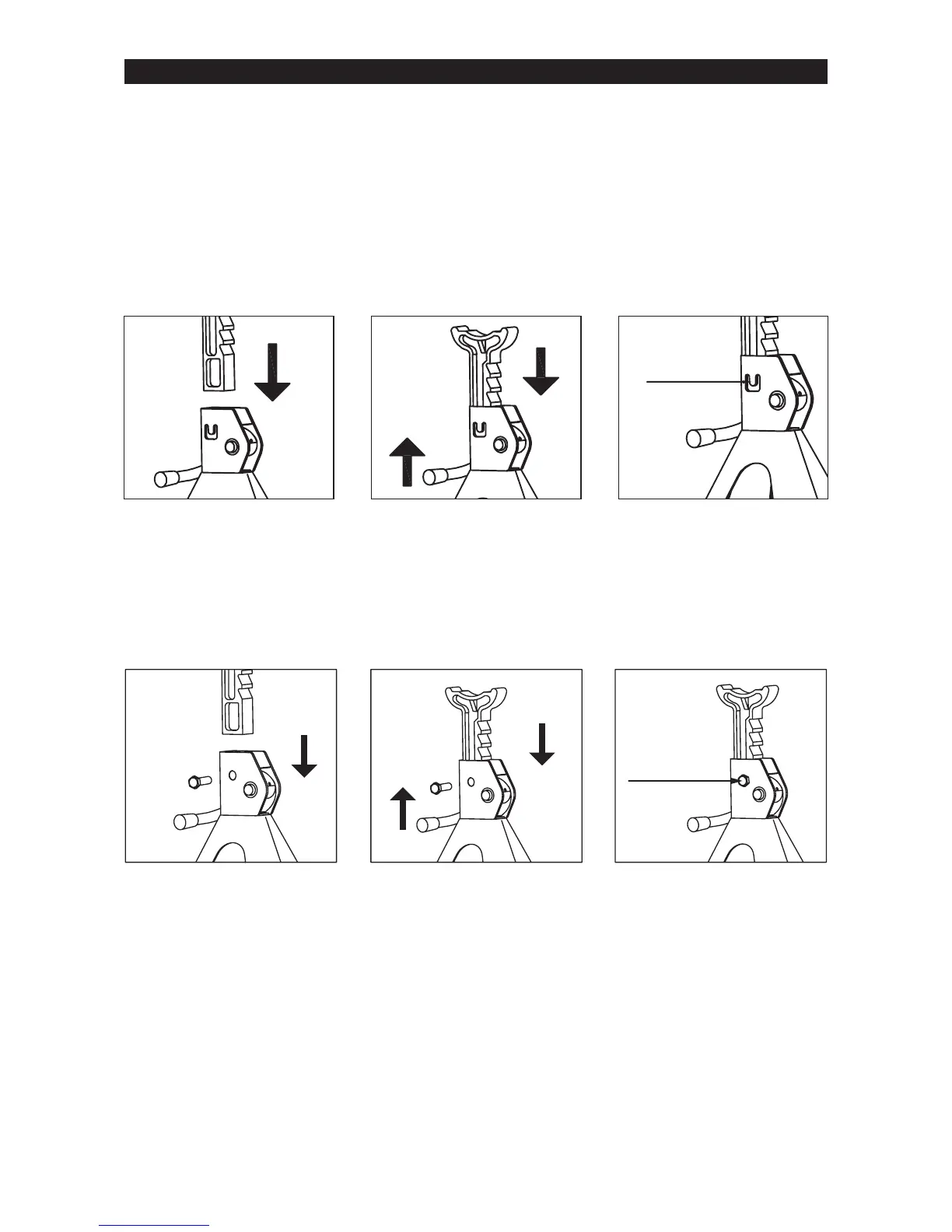

gura.1 gura.2 gura.3
Anilla metálica
gura.1 gura.2 gura.3
Ajustando el
perno
