16
155
3 Montage und Inbetriebnahme
3.1 Lernen Sie Ihren Rasenmäher kennen
3.2 Aufstellen des Rasenmähers
3.3 Einstellen des Führungsholms
3.4 Montage der Grasfangvorrichtung
3.5 Einstellen der Schnitthöhe
3.6 Die richtige Schnitthöhe zum Recyceln
3.7 Einfüllen des Motoröls
3.8 Tanken

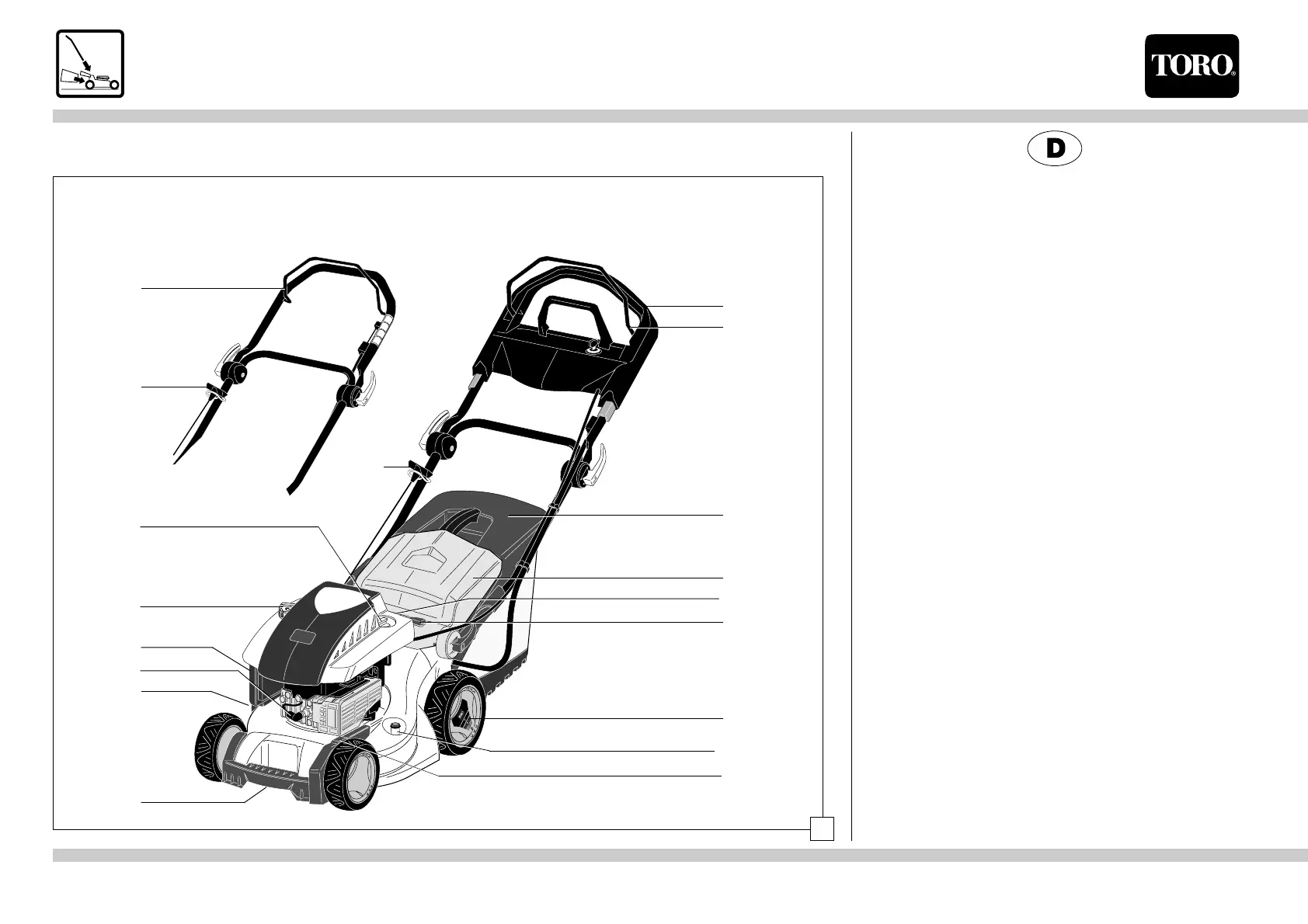

3.1 Lernen Sie Ihren Rasenmäher kennen!
1 Sicherheitsgriffbügel für Motor-Start / Stop
Funktion - siehe Kapitel Inbetriebnahme
2 Vario-Griffbügel für Radantrieb (nur Mäher mit AutoMatic
Drive System)
Mit diesem Bügel wird der Radantrieb sowohl ein- und
ausgeschaltet, als auch die Mähgeschwindigkeit beeinflusst.
3 Schnitthöhen-Verstelltaste (stufenlos)
4 Schnitthöhen-Anzeige
Skala für die Anzeige der jeweiligen Schnitthöhe.
5 "SmartWheel"-Skala
Skala zur Einstellung der richtigen Schnitthöhe.
6 Auswurfklappe
Schutzvorrichtung für die Auswurföffnung und zur Ablage des
Mähguts beim Mähen ohne Grasfangvorrichtung. Sie darf
nicht entfernt werden.
7 Grasfangvorrichtung
8 Umschalthebel - Recyceln / Fangen
siehe Kapitel Betrieb
9 Holmstart
10 Kraftstofftank
Inhalt: ca. 1,1 Liter,Betriebszeit: ca. 1 h / Tankfüllung
11 Öleinfüllstutzen und Ölmeßstab
siehe Kapitel Inbetriebnahme
12 Luftfilter
Reinigung siehe Kapitel Wartung und Pflege
13 Zündkerzenstecker
Vor Inbetriebnahme auf die Zündkerze stecken
14 Waschanschluß
15 Tragegriff
1
21025; BC43D
ohne Radantrieb / without traction /
sans accionnement des rous / zonder wielaandrijving
21026; BC43DA
21027; BC43DA-E
mit Automatikantrieb / with Automatic Drive /
avec accionnement des roues / met wielaandrijving
1
2
6
5
7
4
3
8
12
11
10
13
9
1
14
9
15
15
