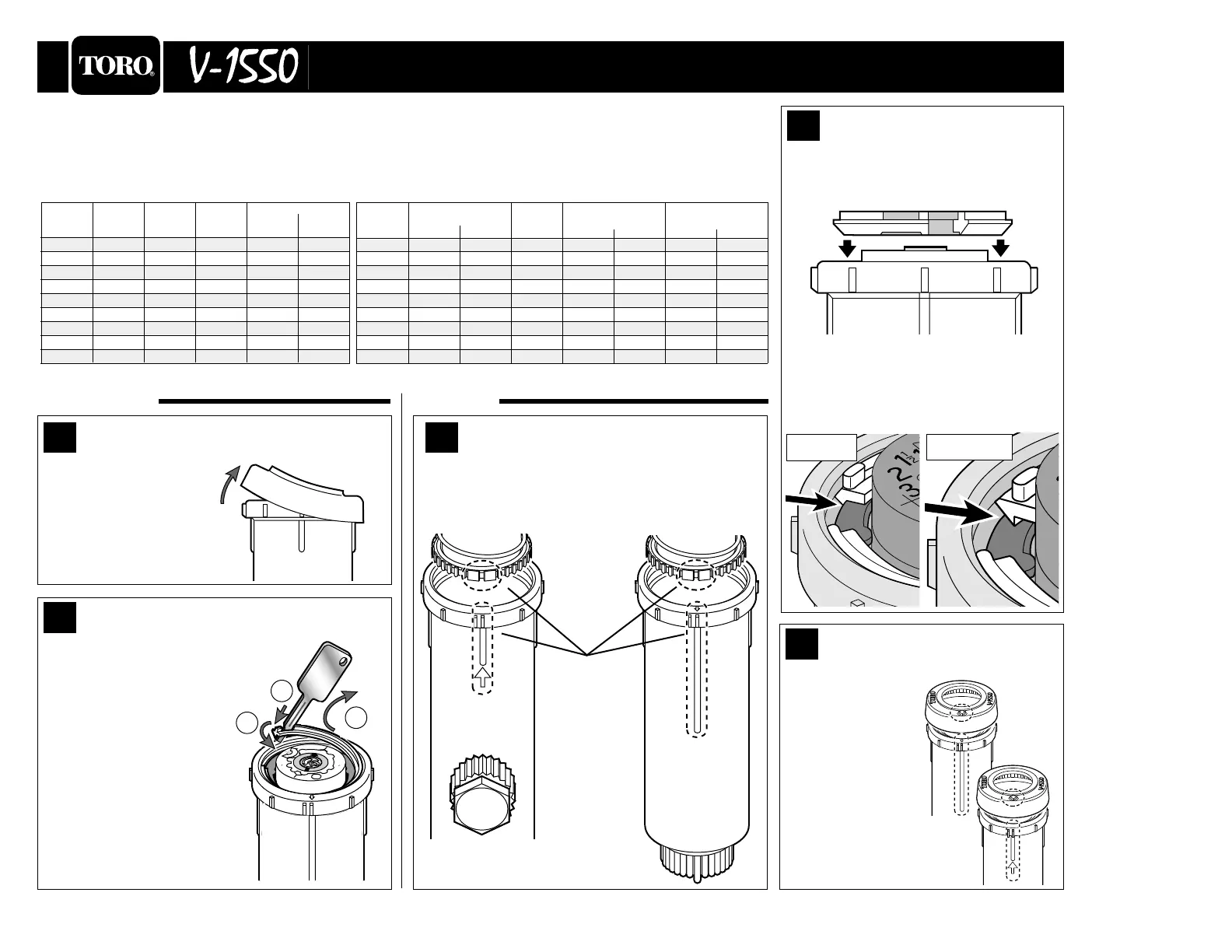

ESPECIFICACIONES E INSTRUCCIONES DE SERVICIO
Especificaciones • Gama de presión: 1,8 a 5,3 kg/cm
2
(172,4 a 517,1 kPa) • Trayectoria de la boquilla: 7° a 25°
• Presión óptima: 3,5 kg/cm
2
(344,8 kPa) • Toma rosca:
3
/4"
• Sector del arco: 40° a 360° (Modelos sectoriales)
Ajuste de Pluviometría*
caudal Presión Radio Caudal
▲
pulga-
■
pulga-
GPM PSI pies GPM das/hr das/hr
1 50 31 1,34 0,13 0,13
1,5 50 33 1,67 0,14 0,15
2 50 37 2,63 0,18 0,19
3 50 38 3,44 0,22 0,23
4 50 41 4,56 0,25 0,26
4,5 50 42 5,14 0,27 0,28
6 50 47 6,90 0,29 0,30
8 50 48 8,41 0,34 0,35
9 50 48 9,40 0,37 0,39
* La pluviometría se calcula a un 55% del diámetro en los espaciamientos triangulares y a un 50% del diámetro en los espaciamientos en cuadrado.
Ajuste de
caudal Presión Radio Caudal Pluviometría*
l/mn kg/cm2 kPa metros l/m m3/h
▲
mm/hr
■
mm/hr
4 3,5 344,8 9,4 5,0 0,30 3,26 3,42
6 3,5 344,8 10,0 6,3 0,38 3,59 3,76
8 3,5 344,8 11,2 10,0 0,60 4,53 4,74
11 3,5 344,8 11,5 12,9 0,78 5,57 5,84
15 3,5 344,8 12,4 17,2 1,03 6,35 6,65
17 3,5 344,8 12,7 19,3 1,16 6,82 7,14
23 3,5 344,8 14,3 26,0 1,56 7,31 7,66
30 3,5 344,8 14,6 31,6 1,90 8,54 8,95
34 3,5 344,8 14,6 35,4 2,12 9,54 10,00
Rendimiento del aspersor con una trayectoria de 25°
Instale el anillo de
retención
1. Coloque el anillo de retención en el
interior del cuerpo con el lado
achaflanado hacia abajo.
PRECAUCION: Es necesario que el ani-
llo de retención se instale correctamente
en la ranura de su base con el anillo gris
de fijación, tal como se muestra, para
asegurar que el conjunto aspersor
quede retenido apropiadamente.
2
correcto
incorrecto
Instale la tapa de goma
1. Para el aspersor
de círculo parcial,
alinee la flecha de la
tapa con las cha-
vetas de alineación
en el cuerpo, tal
como se muestra.
2. Oprima la tapa sobre
el labio de retención
del cuerpo para
asegurarla en
posición.
3
Desmontaje
Montaje
Extraiga el anillo de
retención
1. Inserte la herramienta Toro en la
ranura del anillo de retención y
oprima el anillo gris de fijación
que está debajo del anillo
de retención.
2. Con un movimiento de
rotación, desacople el anillo
de retención de su base.
3. Tuerza el anillo de retención
y sáquelo.
4. Retire el conjunto aspersor de
su cuerpo.
2
Retire la tapa de goma
1. Coja el borde inferior de
la tapa de goma y leván-
telo del labio de reten-
ción del cuepo, tal como
se muestra.
1
1
2
3
Instale el conjunto aspersor
1. Para mantener la alineación del arco en el lado
izquierdo del aspersor de círculo parcial, coloque
las chavetas de alineación según se muestra.
2. Introduzca el conjunto aspersor en su cuerpo.
1
