© 2004 The Toro Company, Irrigation Division • Uma empresa certificada pelo ISO 9000 • www.toro.com Número de formulário 373-0291 Rev. B

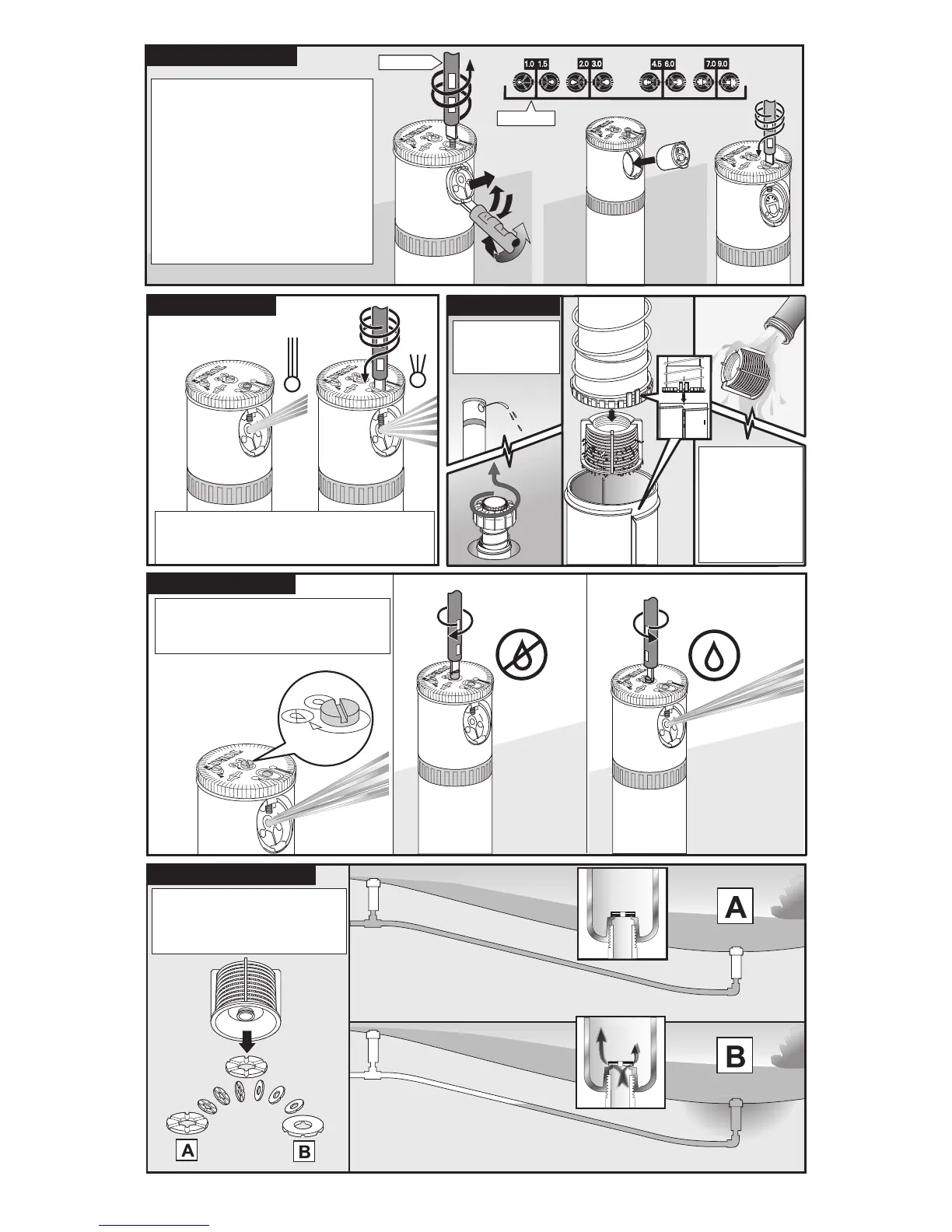

Oito tamanhos diferentes de bico,
de 1 a 9 GPM (de 4,5 a 41 LPM)
acompanham o irrigador automático
TR50XT. Para substituir o bico,
insira a extremidade da lâmina da
chave do aspersor ou então pode
usar uma chave de fenda para girar
o parafuso do bico até retirá-lo.
Solte o bico de sua base e instale o
novo bico. Recoloque o parafuso do
bico na sua posição anterior.
Aparte o parafuso do bico para dentro a fim
de abrir (espalhar) e encurtar o raio do jacto
da água.
Gire o parafuso central para direita
a fim de interromper o fluxo. Gire-o
para a esquerda para abrir o fluxo.
Para eliminar a função da
válvula de anti-drenagem,
instale o disco da válvula de
anti-drenagem na posição B.
Remova e lave
a filtro sempre
que necessário.
Substituição do Bico
Ajuste do Jacto
Limpeza da Filtro
Válvula Anti-Drenagem
Interrupção de Fluxo
Para conservar a
paragem à
esquerda, alinhe o
tubo elevador com
o corpo, conforme
demonstrado,
quando realizar a
montagem.
102-1303
102-1877
