PROCEDIMIENTO DE INSTALACIÓN
Ill. 1
Ill. 2
12"
C/L
C/L
6" *
* Requisito
mínimo
recomendado
Válvula de
suministro
Pared
Brida del
suelo
ANTES DE LA INSTALACIÓN
A n de que su nuevo inodoro TOTO se
adapte correctamente controle las dimen-
siones que guran debajo:

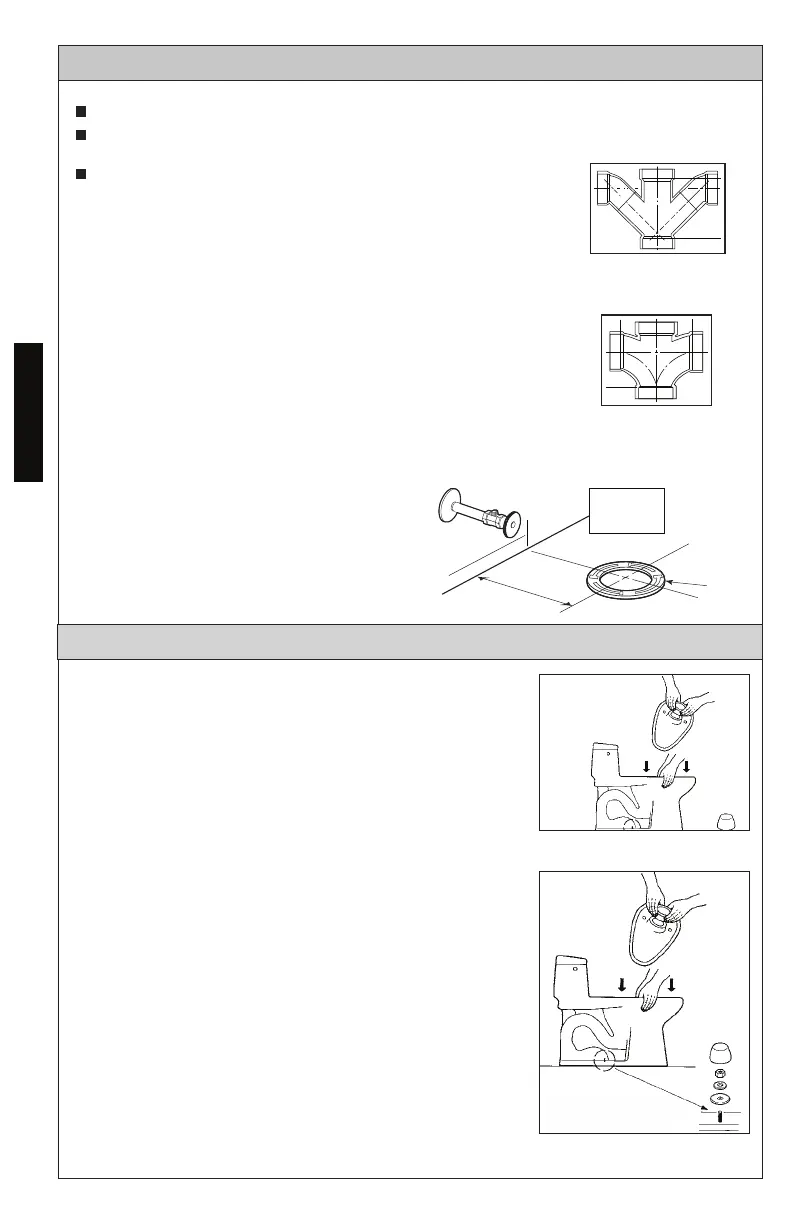

1) Limpie la suciedad de la brida del suelo, luego instale los
pernos de montaje en las ranuras de la brida. (ver Ill. 1). El perno
debe insertarse en la ranura con la cabeza hacia abajo y el
vástago roscado apuntando hacia arriba.
2) Dé vuelta el excusado con mucho cuidado de modo que
quede mirando hacia abajo sobre un acolchado. Presione
rmemente un nuevo sello de cera (no suministrado) sobre el
encastre circular alrededor de la apertura de la salida. Levante
el excusado en dirección vertical y suavemente bájelo hasta
colocarlo sobre la brida del suelo y los pernos. Con el excusado
debidamente alineado, presione rmemente a ambos lados
del borde del excusado para jar elsello de cera.
PRECAUCIÓN: No mueva la conexión de salida una vez que
jó el sello de cera.
3) Inserte la base de la tapa, la rondana y las tuercas roscada en
los pernos y ajústelas (ver Ill. 2). Luego ajuste los pernos con una
media vuelta adicional. Instale las tapas de los pernos.
NOTA: Si la tapa no se adapta correctamente, verique que la
base de la misma se haya colocado del lado correcto según se
indica con THIS END UP (ESTA PARTE HACIA ARRIBA). O
bien, verique que el perno de montaje no interera con la
tapa. Corte el largo del perno CON MUCHO CUIDADO para
que la tapa se adapte correctamente. ADVERTENCIA: No
ajuste demasiado las tuercas, podría ocasionar daños en la
porcelana.
Doble Combinación WYE / 1/8 Curva
SÍ
Doble Sanitarias T / Sanitarias Cruz
NO
¡IMPORTANTE!
Debido a la potente rendimiento de nuestro Ciclón,
G-Max, S-Max y la gravedad de alimentación de agua
corriente, no se precisan para las instalaciones de
“back-to-back”. La única forma de instalar estos baños en
una situación de “back-to-back“es cuando las conexiones
del desagüe WC incorporar un accesorio estrella. Por favor,
póngase en contacto con su constructor o contratista antes
de esta instalación.
Lea estas instrucciones detenidamente antes de comenzar a trabajar.
Proporcione las instrucciones a los clientes. Estas instrucciones contienen
información sobre el mantenimiento y la garantía.
Si es necesario, quite el inodoro existente.
