24
PROCÉDURE D’INSTALLATION
1. Si le tuyau de connexion du bec est trop long, coupez le à la longueur appropriée, et
assurez vous que la pointe est carrée.
2.
Poussez le tuyau de connexion du bec sur la bordure de la sortie du contrôleur et le fixer
tse uayut ud egarres ed reilloc el euq suov-zerussA )1.lli riov( egarres ed reilloc el ceva
placé complètement contre le contrôleur.
3. Connectez le connecteur de la batterie de secours au contrôleur. Il faudra au moins 5
Assurez-vous qu’ il n’ya pas d’obstacle entre le capteur et le bassin, puis connectez le
connecteur du capteur du bec au contrôleur (voir iII.2).
IMPORTANT!
Le robinet commencera un ajustement automatique de la plage de détection immédiatement
immédiatement après avoir branché le connecteur du capteur au contrôleur. Ne mettez pas
les mains ni aucun objet devant le capteur. Ce processus peut prendre jusqu’ à 20 secondes.
Si la lumière du capteur continue à clignoter pendant plu ed s
20 secondes, la direction du bec devra être ajustée pour une
opération correcte. Si l’ajustement est nécessaire, vous devez le
faire dans les 10 minutes ou le processus d’ ajustement se termine.
Pour recommencer le processus, débranchez le
connecteur
du capteur pendant 10 secondes, et rebranchez le
(voir iII.3)
.
4.
Vérifiez toutes les connexions puis réinstallez la couverture
du contrôleur en la fixant avec des vis.
AVERTISSEMENT: Tirez le cordon du capteur à partir du bas du contrôleur au moment de
l’installation de la couverture du contrôl eur afin de s’assurer que le cordon
n’ est pas compressé.

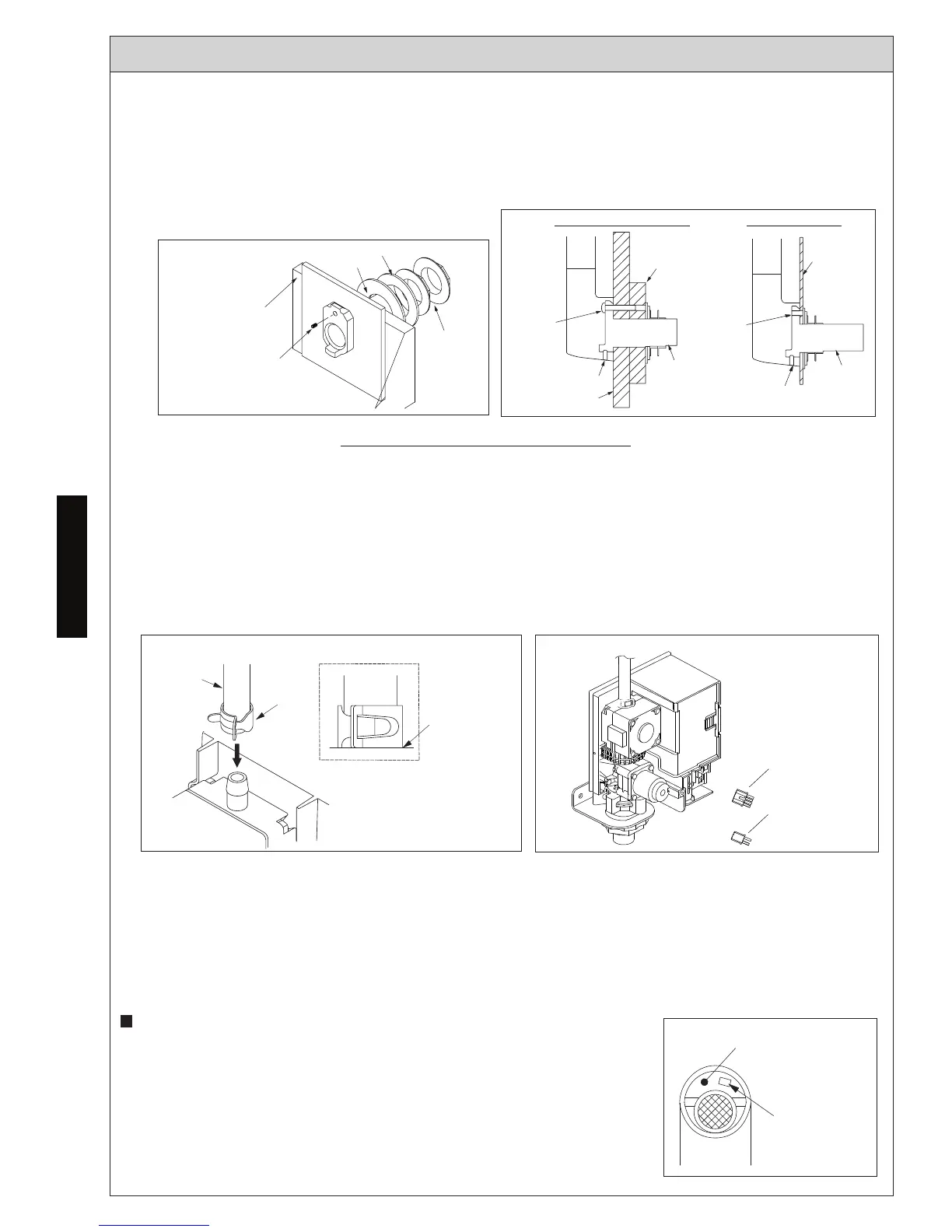

Connectez le Bec au Contrôleur
Collier de
serrage
Collier de
serrage doit
être alignée
avec le contrôleur
ill. 1
Tuyau de
raccord
du bec
ill. 2
Connecteur
du capteur
ill. 3
Lumière du capteur
Capteur
2.
Installez le support de montage en utilisant la rondelle en caoutchouc, la rondelle en
laiton, et les deux écrous en laiton sur le côté arrière de la surface d’ installation.
Installez l’ensemble de vis inclues (pour la tôle) ou la vis de machine (pour l’installation
des cloisons sèches).
3.
Passez le tuyau et le cordon du capteur à travers le support de montage, faites glisser
la base du bec au dessus du support de montage et serrez la vis de réglage pour fixer
le bec au support de montage.
Vis de réglage
(Tôle) ou vis de
machine (Cloisons
sèches / murs creux)
Rondelle
caoutchouc
Rondelle laiton
Écrou (2)
ill. 9
Contreplaqué
(non requis pour l’
installation de la tôle)
M5x30
Vis de
machine
et ancrage
mural
ill. 10
Vis de réglage
Rondelle
M5 Rondelle
1x6 ou Contreplaqués
de contreventement
Vis de réglage
Installation de la tôleInstallation de cloisons sèches
Rondelle
Paroi fine
(Surface de
la tôle)
Cloisons sèches
Connecteur
de la batterie
REMARQUE : Si vous devez retirer
le tuyau, utilisez un tournevis pour
enlever le tuyau de la barbe.
minutes après la connexion de la batterie pour l'électronique pour l'initérer.
