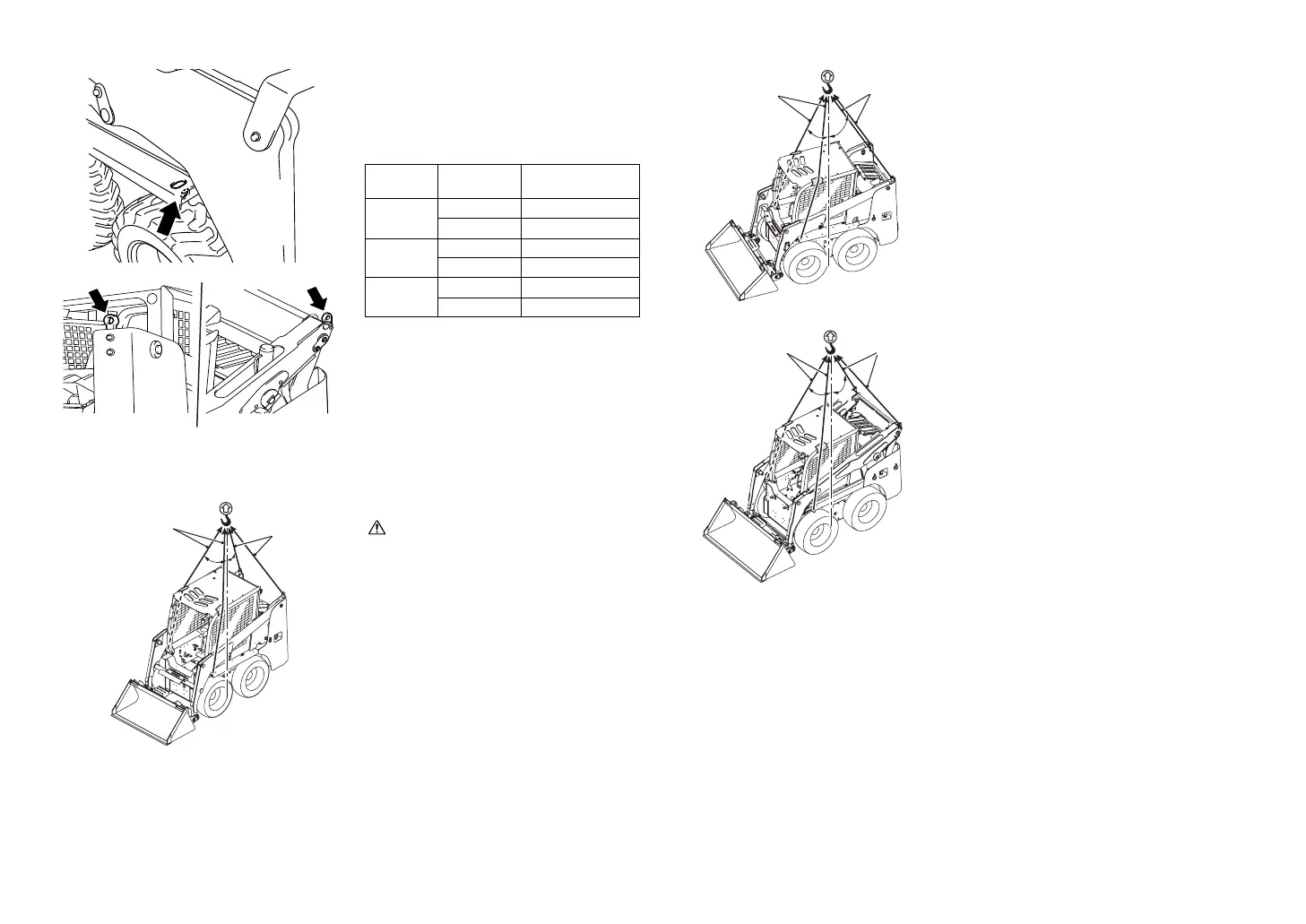

Método de elevación
Eleve el vehículo de la siguiente manera.
Consulte la siguiente tabla para determinar el
ángulo de elevación y la tensión del cable de
elevación del cable metálico.
(referencia)
1. Utilice estos ganchos de elevación para
elevar el vehículo (opcionales).
2. Se proveen ganchos delanteros en ambos
lados del guardabarros.

Instale los ganchos traseros en la interior
de los pilares de los marcos izquierdo y
derecho o en los brazos de elevación
izquierdo y derecho.
3. Pase los cables metálicos a través de estos
ganchos delanteros y traseros, y ajuste la
longitud de los cables metálicos para
mantener el vehículo horizontal.
Caution
Precaución
Utilice cables metálicos suficientemente
rígidos para elevar el vehículo. Asegúrese de
utilizar siempre los ganchos de elevación
para elevar el vehículo.
4. Los cables metálicos se golpean contra el
protector del operador al elevar el
vehículo. Asegúrese de protegerlos con
almohadillas antes de realizar la
elevación.
(1) (2)
θ
θ
(5)
(4)
(3)
<Ángulo de
elevación θ>
<Tensión del cable de
elevación>
30-5SDK5
(3) : 19° (3) :705kgf
(4) : 35° (4) :450kgf
30-5SDK8 · 9
(3) : 21° (3) :895kgf
(4) : 35° (4) :735kgf
30-5SDK10 · 11
(3) : 21° (3) :990kgf
(4) : 38° (4) :840kgf
(5) 30-5SDK5
(6) 30-5SDK8 · 9
(7) 30-5SDK10 · 11
θ
θ
(6)
(4)
(3)
θ
θ
(7)
(4)
(3)
