17.3 For 60K HP System

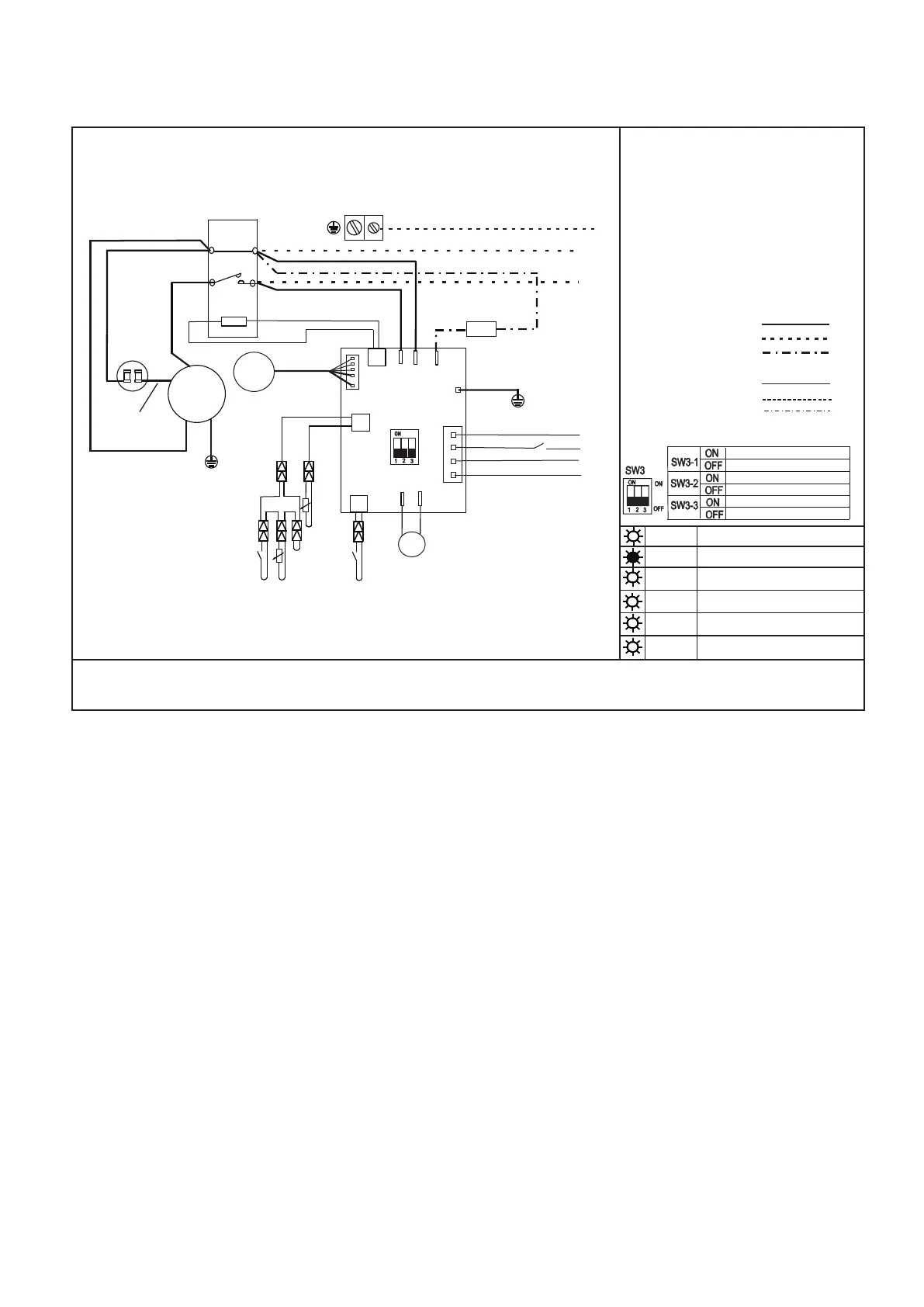

Figure 46
STEADY ON NORNAL OPERATION
T4 SENSOR FAILURE OR HGS OPEN
LPC OPEN
OFM FAILURE
DFC FAILURE
5FLASH
T3 SENSOR FAILURE
3FLASH
2FLASH
1FLASH
OFF
0
2
1
3
5
WARNING: CABINET MUST BE PERMANMENTLY
GOUNDED AND ALL WIRING TO CONFORM TO I.E.C,N.E.C,C.E.C,C.L.C,AND LOCAL CODES AS APPLICABLE
REPLACEMENT WIRE MUST BE THE SAME GAUGE AND INSULATION TYPE AS ORIGINAL WIRE
CC COMPRESSOR CONTACTOR
COMP COMPRESSOR
DFC DEFROST CONTROL
T4 AMBIENT TEMPERATURE
T3 PIPE TEMPERATURE
HPC HIGH PRESSURE CUT-OUT CONTROL
HGS HOT GAS SENSOR
LPC LOW PRESSURE CUT-OUT CONTROL
OFM OUTDOOR FAN MOTOR
RC1 RUN CAPACITOR 1
RV REVERSING VALVE
GND GROUND CHASSIS
LINE VOLTAGE
FACTORY STANDARD
FIELD INSTALLED
FACTORY OPTIONAL
LOW VOLTAGE
FACTORY STANDARD
FIELD INSTALLED
FACTORY OPTIONAL
USE COPPER CONDUCTORS ONLY
MANUAL DEFROST
AUTOMATIC DEFROST
NORMAL DEFROST
DEFROSTING CYCLE:60MIN
RESERVED
C
POWER
BLACK
A2
A1
L1
YELLOW
GROUND
PLUG PLATE
C
Y
B
L1
HEAT
RV
C
WHITE
BLACK
XS1
XP1
XP2
XP2
CC
YELLOW
BLACK
CN9
CN10
L2
L2
DFC
2
SW3
RC 1
COMP
R
GREEN
S
YELLOW OR WHITE
CN8
BLACK
YELLOW
BLUE
TO THERMOSTAT
WHITE
OFM
1
ON
3
RED
WHITE
RED
L1
L2
T2
T1
YOUT
CN11
W
LPC
HGS
T3
T4
GND
Y/G
HPC
CCH
JACINTH
JACINTH
YELLOW
RV
T4T4
T3
WHITE = AUX HEAT IN DEFROST
YELLOW = COMPRESSOR CONTACTOR
BLUE = REVERSING VALVE
BLACK = 24V COM
LPC
DEFROSTING CYCLE:30MIN
