Importante: Caso algum acessório diferente
do cortador vá ser montado no trator,
remova as conexões dianteiras e prenda a
mola da embreagem ao furo quadrado da
estrutura.
Para instalar o cortador
Estacione o trator em superfície nivelada e
acione o freio de estacionamento.
1. Erga e alavanca de levantamento de
acessórios até sua posição maia alta.
2. Deslize o cortador para baixo do trator com
a proteção defletora posicionada no lado
direito do mesmo.
3. Baixe a alavanca de levantamento até sua
posição mais baixa.
4. Conecte as conexões dianteiras ao conjunto
do cortador e fixe-o com os grampos
retentores.
5. Conecte os braços da suspensão aos
suportes traseiros do conjunto e fixe-os com
os grampos retentores.
6. Conecte a barra anti-oscilação ao suporte
do chassi e fixe-a com o grampo retentor.
7. Empurre a guia da caixa referente ao cabo
da embreagem para o suporte, faça a coleira
deslizar sobre a guia e fixe com o grampo
retentor grande.
8. Coloque a arruela plana e a mola da
embreagem sobre o parafuso da polia
intermediária e fixe com o grampo retentor
pequeno.
9. Instale a correia sobre a polia do motor.
Para nivelar a caixa do cortador
Ajuste o cortador enquanto o trator estiver
estacionado em um terreno nivelado. Veja se os
pneus estão com a pressão correta (veja o valor
da pressão em psi nos próprios pneus). Caso os
pneus estejam com falta ou excesso de pressão,
não será possível ajustar o cortador
adequadamente.

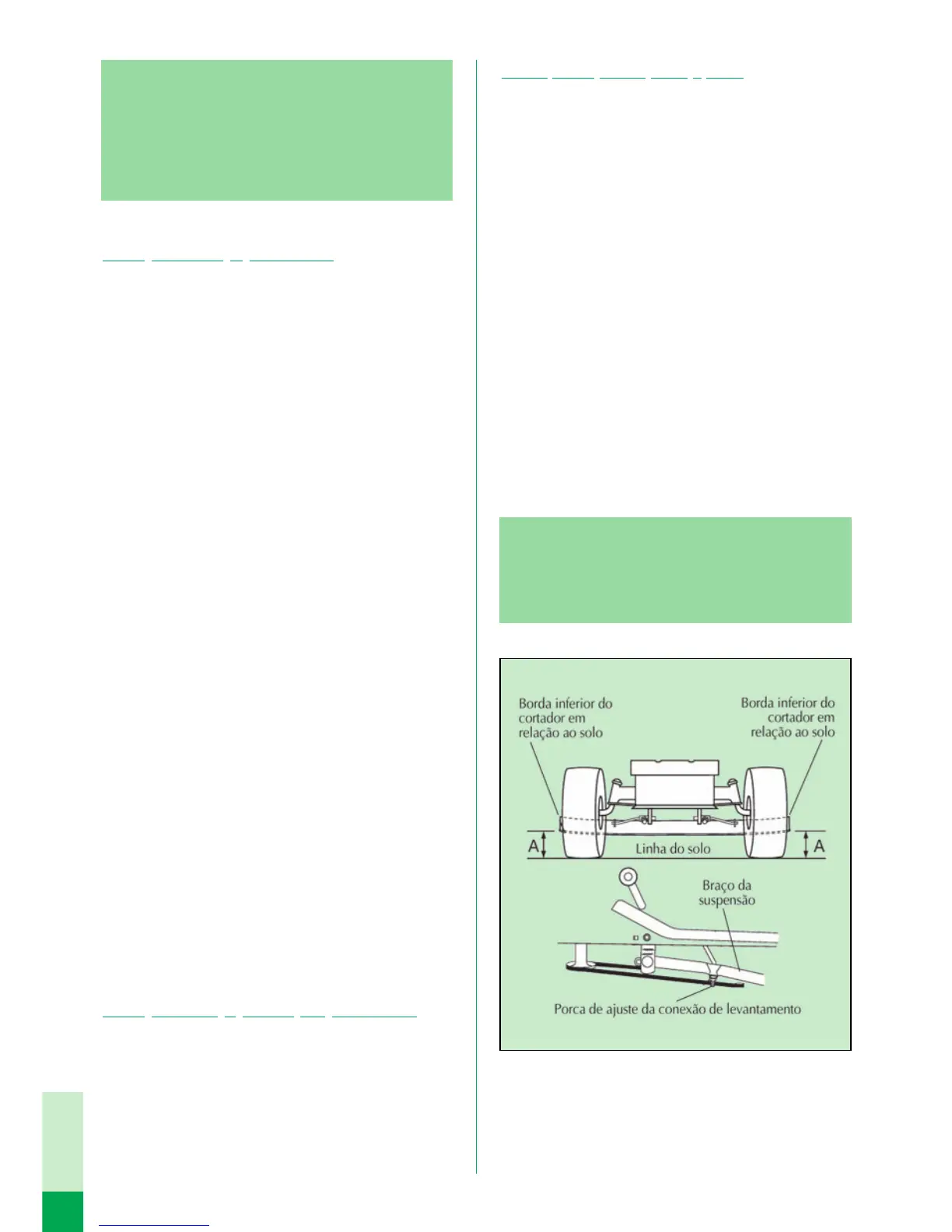

Ajuste
visual lateral (lado a lado)
✔
Erga o cortador até sua posição mais alta.
✔
No ponto central de cada lado do cortador,
meça a distância entre a borda inferior do
mesmo e o chão. A distância “A” em ambos
os lados do cortador deverá ser a mesma,
com uma tolerância de 6 mm (1/4”).
✔
Caso seja preciso fazer algum ajuste, faça-o
apenas em um dos lados do cortador.
✔
Para erguer um dos lados do cortador,
aperte a porca de ajuste da conexão de
levantamento desse lado.
✔
Para baixar um dos lados do cortador,
desaperte a porca de ajuste da conexão de
levantamento desse lado.
Observação: Cada volta completa da porca
de ajuste irá alterar a altura do cortador em
cerca de 3,2 mm.
✔
Verifique novamente as medições após o
ajuste.
