TRAPP Master 1000 - Main Components

ENGLISH
25
www.trapp.com.br
Table for the Correct Use of the Extension Cord
Master 3000
Meters 10 m 20 m 30 m 40 m 50 m 60 m 70 m 80 m 90 m
Voltage 110 / 127 Volts
Gauge (Ø) mm
2.5 2.5 4.0 6.0 6.0 10 10 10 10
Voltage 220 / 230 Volts
Gauge (Ø) mm
2.5 2.5 2.5 2.5 4.0 4.0 4.0 6.0 6.0
Note: According ABNT NBR 5410:2004.

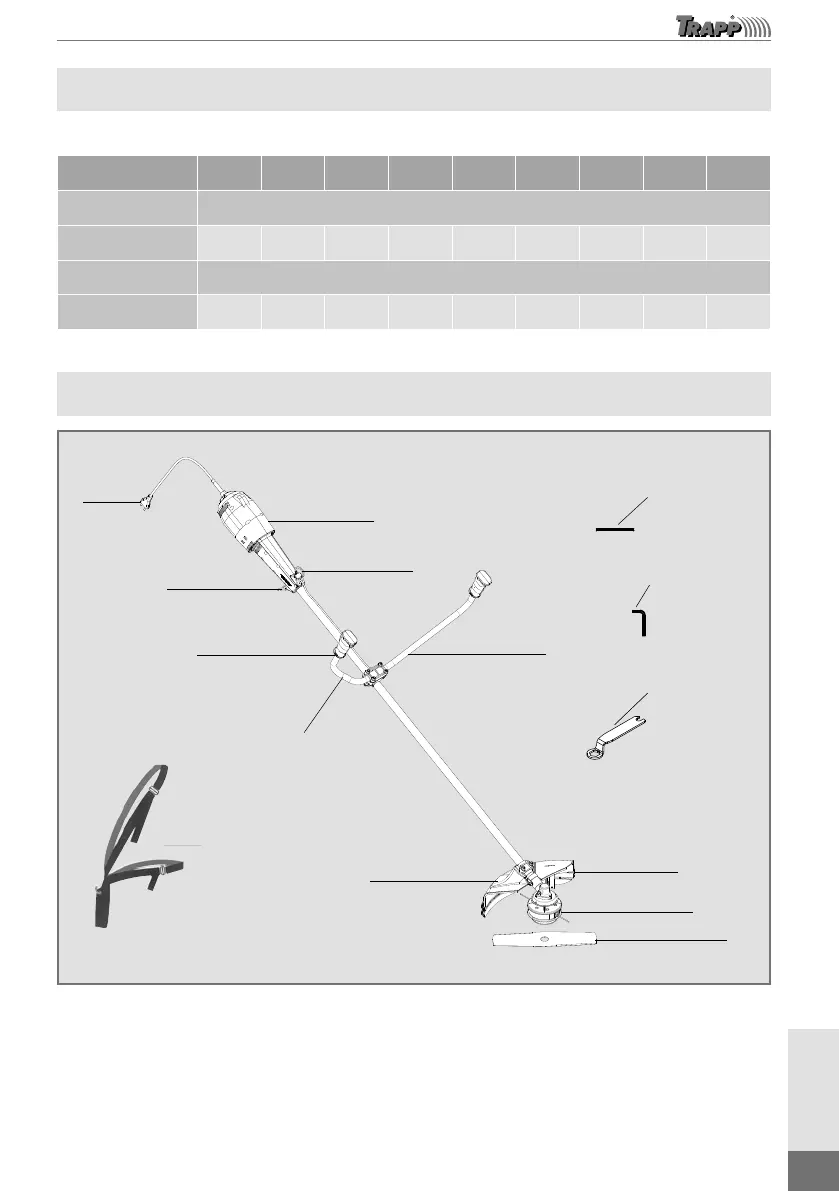

Main Components
Engine body
Plug
Extension
lock
ON/OFF Switch
Right handlebar
Protection device
Nylon thread
cutting blade
Spool
2-point blade
Image merely illustrative
Support belt
coupling
Pino para
travamento
do eixo
Chave allen
(4 mm e 5 mm)
Caixa de
transmissão
Trava da
extensão
Saia de
proteção
Cinto de
sustentação
Guidão esquerdo
Plugue
Guidão direito
Chave
liga/desliga
Engate do
cinto de
sustentação
Corpo
do motor
Carretel
Chave de fixação
Pino para
travamento
do eixo
Chave allen
(4 mm e 5 mm)
Caixa de
transmissão
Trava da
extensão
Saia de
proteção
Cinto de
sustentação
Guidão esquerdo
Plugue
Guidão direito
Chave
liga/desliga
Engate do
cinto de
sustentação
Corpo
do motor
Carretel
Chave de fixação
Left handlebar
Blade fixation
wrench
Allen wrench
(5 mm)
Support belt
Shaft locking
pin
Master 1000
