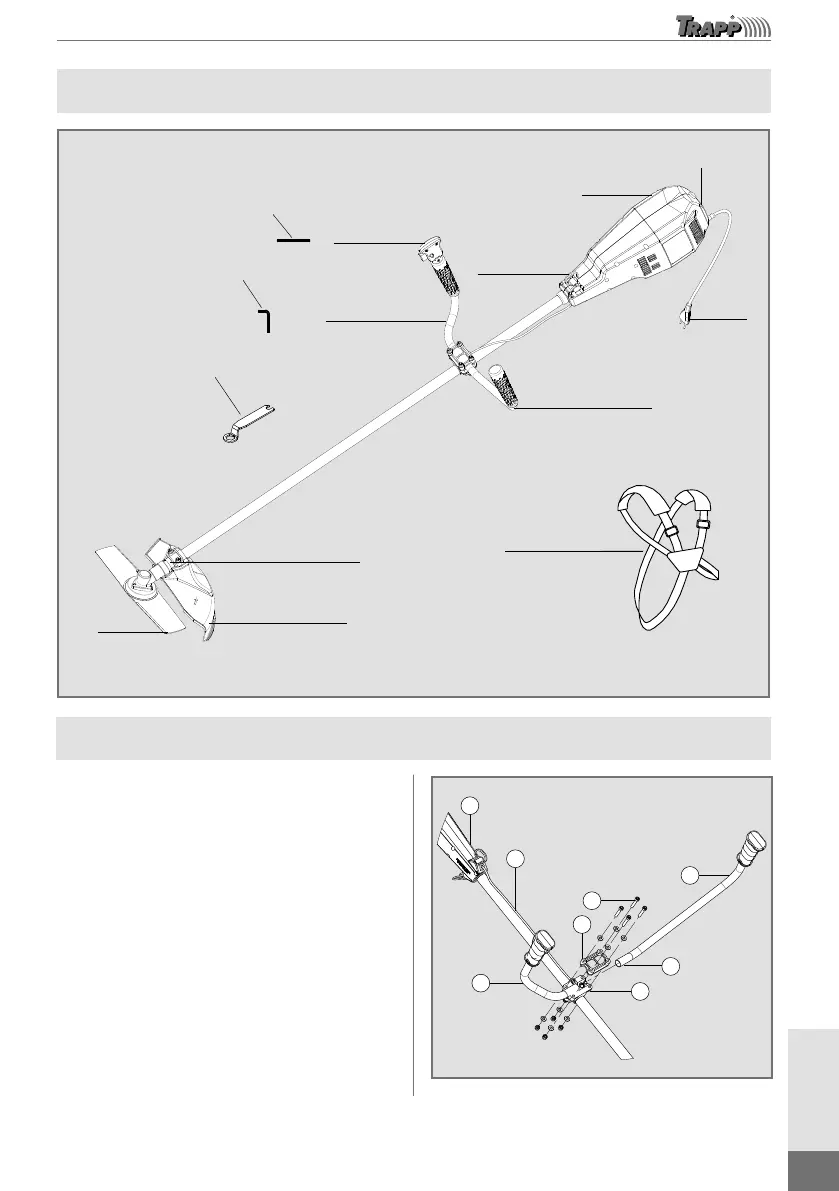

Componentes Principales
Pino para
travamento
da lâmina
Chave Allen
(5 mm)
Chave fixação
da lâmina
Caixa de
transmissão
Lâmina
Saia de
proteção
Cinto de
sustentação
Guidão esquerdo
Plugue
Guidão direito
Chave
liga/desliga
Engate do
cinto de
sustentação
Corpo
do motor
Pasador de
fijación de la
hoja de corte
Llave allen
(5 mm)
Interruptor de
encendido /
apagado
Llave de
fijación de la
hoja de corte
Faldón de
protección
Hoja
de corte
Caja
reductora
Asidero izquierdo
Enganche
de correa de
soporte
Cuerpo del
motor
Selector de
tensión
Asidero derecho
Enchufe
Correa de
soporte
Master 3000
Imagen meramente ilustrativa
Pino para
travamento
da lâmina
Chave Allen
(5 mm)
Chave fixação
da lâmina
Caixa de
transmissão
Lâmina
Saia de
proteção
Cinto de
sustentação
Guidão esquerdo
Plugue
Guidão direito
Chave
liga/desliga
Engate do
cinto de
sustentação
Corpo
do motor
Montaje de los Asideros
Con la máquina arrimada con seguridad,
destornillar los cuatro tornillos (2) y apartar la
hebilla del asidero (3); encajar el asidero derecho
(6), observando el agujero (8) que deberá encajarse
en el pasador que existe en el soporte del asidero
(5). Anidar el cable eléctrico (4) según la figura
al costado, acercar la hebilla (3) y atornillar
ligeramente los dos tornillos de este lado. A
continuación, encajar el asidero izquierdo (1) del
otro lado, observando también el agujero de encaje
y atornillar ligeramente los respectivos tornillos.
Solamente entonces atornillar ambos lados. Por
fin, con la desbrozadora en la correa de soporte
en posición de trabajo, ajustar la distancia entre el
soporte del asidero (5) y el cuerpo del motor (7),
según la posición más cómoda para el trabajo.
Imagen meramente ilustrativa
