Montaje de la Tolva de Alimentación
TR 200
1
3
4
5
2

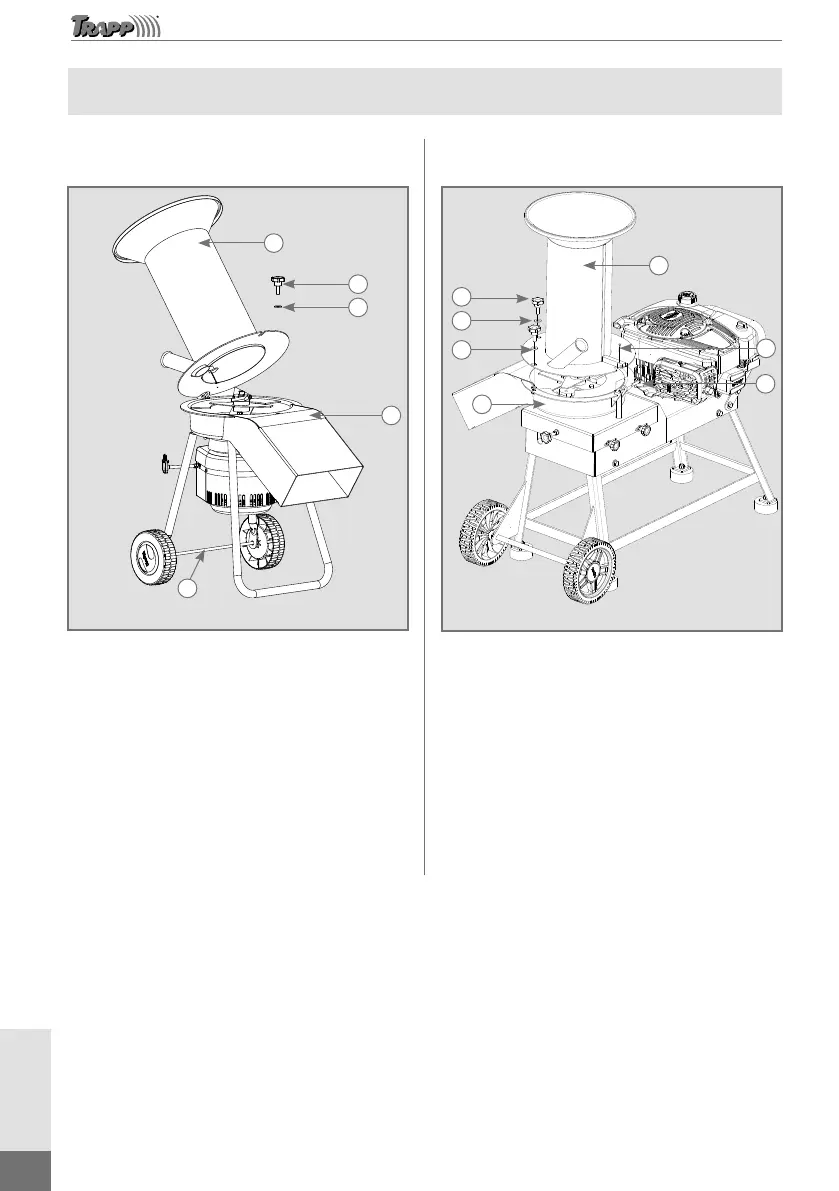

Imagen meramente ilustrativa
1. Gire el tirador (3) en sentido antihorario hasta
retirarlo junto con la arandela lisa (4).
2. Rompa la abrazadera que une el embudo de
alimentación (1) al eje de la rueda (2).
3. Levante el embudo de alimentación (1) hasta que
apoye en el cuerpo (5).
4. Coloque nuevamente el tirador (3) y la arandela
lisa (4) girando en sentido horario hasta el total
ajuste y bloqueo.
TR 200G
1
3
4
2
5
6
7
Imagen meramente ilustrativa
1. Encajar la tolva de alimentación (1) en el cuerpo
(2), pasar la clavija de cierre (3) a través de los
agujeros de la tolva de alimentación (1) y el
cuerpo (2).
2. Fijar la clavija de cierre (3) con la contra clavija
(4).
3. Después bloquee la tolva de alimentación (1) con
la arandela plana (5), la arandela de resorte (6) y la
manija (7).
